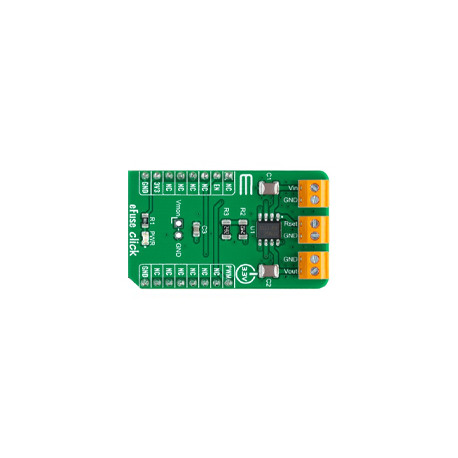

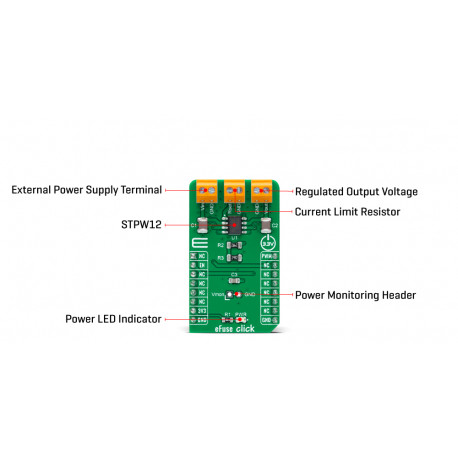

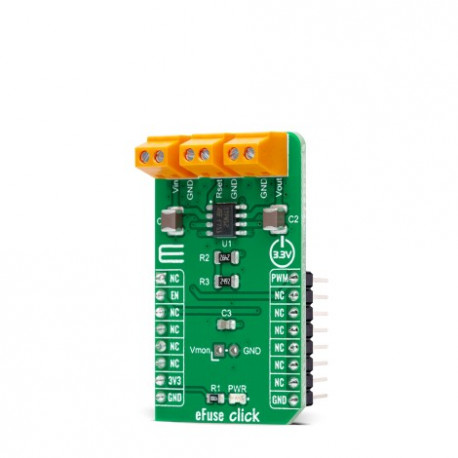

Module eFUSE click MIKROE4726 - Disjoncteur programmable

Le module eFuse Click utilise un circuit intégré STPW12 de STMicroelectronics, qui s'apparente à un disjoncteur de puissance électronique programmable optimisé pour surveiller la puissance d'entrée d'un dispositif externe. Le module est conçu et optimisé pour fonctionner sur des rails d'alimentation 12 V, même si la tension d'alimentation de fonctionnement peut aller de 10,5 V à 18 V. Connecté en série au rail d'alimentation, il peut déconnecter les circuits électroniques sur sa sortie si la consommation électrique dépasse la limite programmée. Le seuil d'intervention est programmé par la résistance connectée par la borne RSET. Lorsque cela se produit, le STPW12 ouvre automatiquement l'interrupteur d'alimentation intégré et déconnecte la charge.

Le dépassement du seuil de limite de puissance est signalé sur la broche moniteur/défaut. La broche moniteur/défaut est proportionnelle à la puissance, présente en permanence sur la broche, et fournit deux signaux précieux pour le contrôle en temps réel de l'état de l'appareil et de l'application. Après un certain temps de retard, programmable par l'utilisateur, le STPW12 essaie à nouveau automatiquement de fermer l'interrupteur interne et de reconnecter la charge.

Le module doit être alimenté sous une tension de 3,3 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
