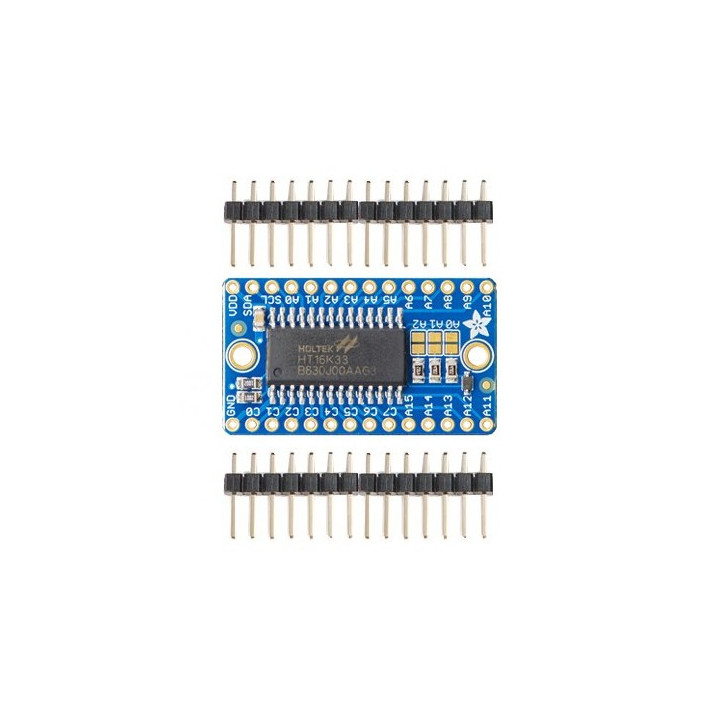

Module driver HT16K33 pour matrice à leds

Idéal pour le pilotage de matrice à Leds (8x16), d'afficheurs 7 segments, etc.. ce module de chez Adafruit communiquera en I2C avec votre carte Arduino® ou compatible, votre carte Raspberry Pi, PIC, AVR, etc... (non livrés) et vous permettra de piloter individuellement jusqu'à 128 Leds pour allumer ou éteindre ces dernières (sans possibilité d'en modifier l'intensité lumineuse en PWM).

Disposant de 8 adresses I2C au choix, vous pourrez ainsi utiliser 8 modules drivers HT16K33 (à acquérir séparément) pour piloter jusqu'à 8 matrices à Leds (8x16) soit un total de 1024 Leds !

Le module ne nécessite (hormis l'alimentation) que de 2 fils pour communiquer avec votre microcontrôleur. Câblez les Anodes et cathodes de votre matrice sur le module et utilisez la bibliothèque disponible en téléchargement.

Le module est livré avec 2 barrettes mâles au pas de 2,54 mm (à souder par vos soins) pour une utilisation simplifiée sur une plaque sans soudure (non livrée).


Caractéristiques:

• Circuit HT16K33 pré-soudé
• Alimentation: 5 Vcc
• Format: DIL 28 broches
• Nombre de Leds pilotables: jusqu'à 128 (matrice 8x16 et segments à Leds)
• Interface I2C
• 8 adresses au choix: 0x70 à 0x77 (par ponts de soudures)
• 2 barrettes mâles au pas de 2,54 mm (à souder par vos soins) livrées
• Avec 2 trous de fixation
• Dimensions: 35,8 x 20,4 x 4 mm
