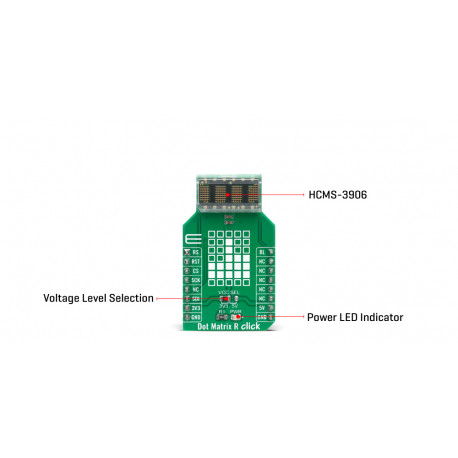

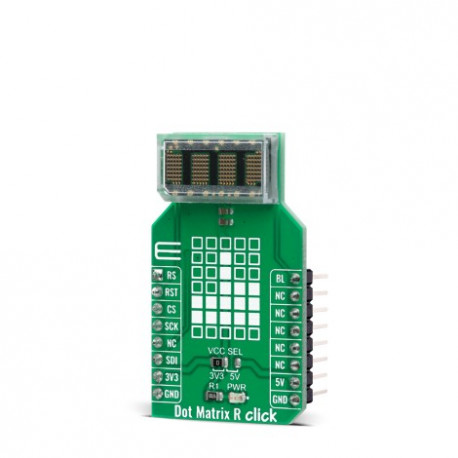

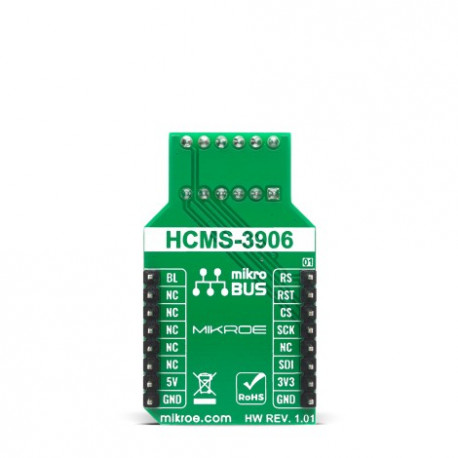

Module Dot Matrix R MIKROE4169 avec affichage LED 5x7 points

Le module Dot Matrix R Click est un écran matriciel hautes performances et facile à utiliser, piloté par un circuit intégré CMOS intégré. Chaque écran peut être directement interfacé avec un microprocesseur, éliminant ainsi le besoin de composants d'interface encombrants. L'interface IC série permet d'afficher des informations de plus grand nombre de caractères avec un minimum de lignes de données. Le format 5x7 pixels facile à lire permet d'afficher des majuscules, des minuscules, des katakana et des caractères personnalisés définis par l'utilisateur. Ces affichages sont empilables dans les directions x et y, ce qui les rend idéaux pour les affichages à grand nombre de caractères.

L'affichage LED en vedette HCMS-3906 se compose de LED qui sont configurées en tant que caractères de police 5x7 pilotés par groupes de 4 caractères par IC. Chaque circuit intégré se compose d'un registre à décalage de 160 bits (le registre de points), de deux mots de contrôle de 7 bits et d'un circuit de rafraîchissement. Le contenu du registre de points est mappé sur une base un à un à l'affichage. Ainsi, un bit de registre de points individuel contrôle de manière unique une seule LED. La réinitialisation initialise les registres de contrôle (met tous les bits du registre de contrôle à l'état logique bas) et place l'affichage en mode veille. Les registres de points ne sont pas effacés lors de la mise sous tension ou lors de la réinitialisation. Après la mise sous tension, le contenu du registre de points est aléatoire; cependant, la réinitialisation mettra l'affichage en mode veille, effaçant ainsi les voyants. Le registre de contrôle et les mots de contrôle sont remis à zéro par réinitialisation. Pour faire fonctionner l'écran après avoir été réinitialisé, chargez le registre de points avec des bas logiques. Ensuite, chargez le mot de contrôle 0 avec le niveau de luminosité souhaité et réglez le bit de mode veille sur logique haut.

Le registre de points contient le motif à afficher par les LED. Tout d'abord RS est ramené à un niveau bas, puis CE est ramené à un niveau bas. Ensuite, chaque front montant CLK successif se déplacera dans les données au niveau de la broche DIN. Le chargement d'un niveau logique haut allumera la LED correspondante; un niveau logique bas éteint la LED. Lorsque les 160 bits ont été chargés, CE est amené au niveau logique haut. Lorsque CLK est ensuite amené au niveau logique bas, de nouvelles données sont verrouillées dans les pilotes de points d'affichage. Le chargement des données dans le registre de points a lieu pendant que les données précédentes sont affichées et élimine le besoin de vider l'affichage pendant le chargement des données.

Dans un affichage à 4 caractères, les 160 bits sont organisés en 20 colonnes sur 8 lignes. Ce tableau peut être conceptualisé sous la forme de quatre emplacements de caractères de matrice de points 5x8, mais seulement 7 des 8 lignes ont des LED. La ligne du bas (ligne 0) n'est pas utilisée. Ainsi, l'emplacement de verrouillage 0 n'est jamais affiché. La colonne 0 contrôle la colonne la plus à gauche. Les données des emplacements de verrouillage de points 0 à 7 déterminent si les pixels de la colonne 0 sont activés ou désactivés. Par conséquent, le pixel inférieur gauche est activé lorsqu'un niveau logique haut est stocké dans l'emplacement de verrouillage de points 1. Les caractères sont chargés en série, le caractère le plus à gauche étant chargé en premier et le caractère le plus à droite étant chargé en dernier. En chargeant un caractère à la fois et en verrouillant les données avant de charger le caractère suivant, les chiffres sembleront défiler de droite à gauche.


Le registre de contrôle permet la modification logicielle du fonctionnement du CI et se compose de deux mots de contrôle indépendants de 7 bits. Le bit D7 du registre à décalage sélectionne l'un des deux mots de contrôle à 7 bits. Le mot de contrôle 0 effectue la modulation de largeur d'impulsion, la carte des pixels, le contrôle de la luminosité, le contrôle de la luminosité actuelle des pixels de pointe et le mode veille. Le mot de contrôle 1 définit le mode de sortie de données série / simultanée et le prescaler d'oscillateur externe. Chaque fonction est indépendante des autres.

Le module est destiné à être alimenté sous une tension de 3,3 V ou +5 V.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1423 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1423 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Bargraph Click"
*
*************************************************************************
*Un comptage binaire sur 10 bit est affiché sur les led du bargraph.

* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "BARGRAPH Click" (Réf.: MIKROE-1423) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1423)

* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*************************************************************************/

// Affectation des broches
#define SDIN 11 // broche DS des 74HC595
#define SCLK 13 // broche SHCP des 74HC595
#define LATCH 10 // broche STCP des 74HC595
#define DISPLAY 6 // broche de validation du bargraph

int MSB;
int LSB;

void setup()
{
pinMode(SDIN, OUTPUT);
pinMode(SCLK, OUTPUT);
pinMode(LATCH, OUTPUT);
pinMode(DISPLAY, OUTPUT);
digitalWrite(DISPLAY,HIGH); // validation du bargraph
}

void loop()
{
for (int i = 0; i < 1024; i++) // boucle de comptage
{
LSB=i&0x00FF; // récupération des 8 bit de poids faibles de la variable i
MSB=i&0xFF00; // récupération des 8 bit de poids forts de la variable i
MSB=MSB>>8; // décalage des 8 bits de poids forts pour les mettre au format octet
digitalWrite(LATCH, LOW); // blocage du registre de sortie des 74HC595
shiftOut(SDIN, SCLK, MSBFIRST, MSB); // envoi des 8 bits de poids forts sur le second 74HC595
shiftOut(SDIN, SCLK, MSBFIRST, LSB); // envoi des 8 bits de poids faibles sur le premier 74HC595
digitalWrite(LATCH, HIGH); // déblocage du registre de sortie des 74HC595
i=i+1; // incrémentation de la variable de comptage
delay(200); // pause
}
}
