Module développement IoT C008B avec ATOM Matrix ESP32 et Leds RGB

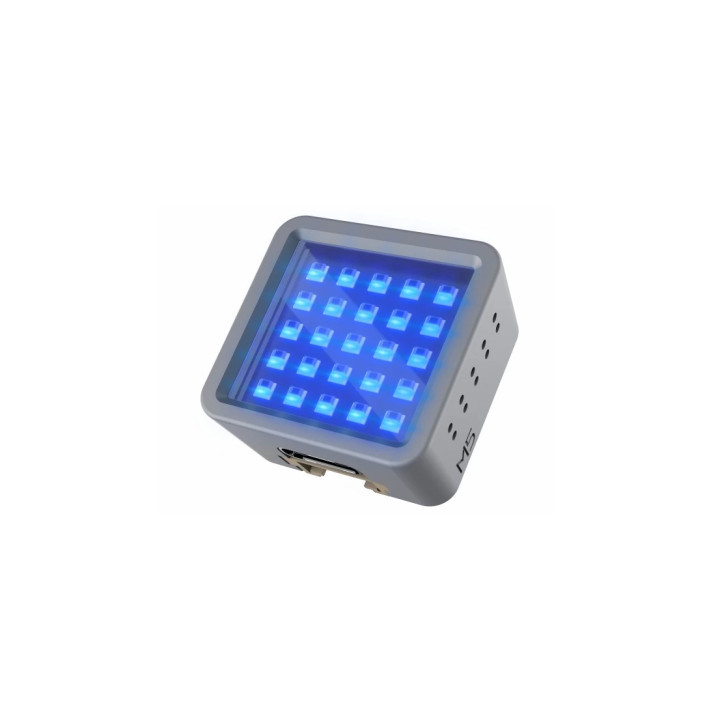

Name: Module de développement IoT ATOM Matrix ESP32 C008-B
SKU: C008-B
Price: 13.80 EUR
Availability: InStock

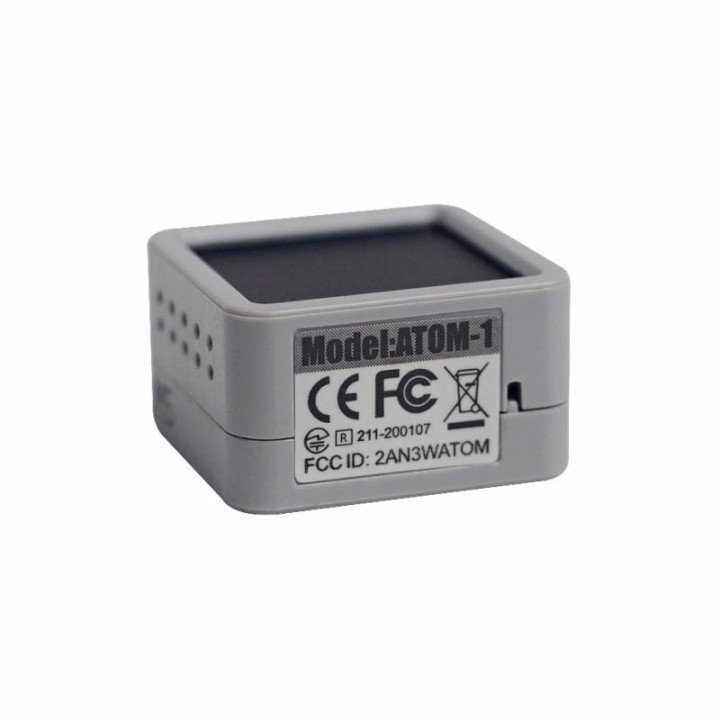

Vue de côté du module IoT ATOM Matrix ESP32

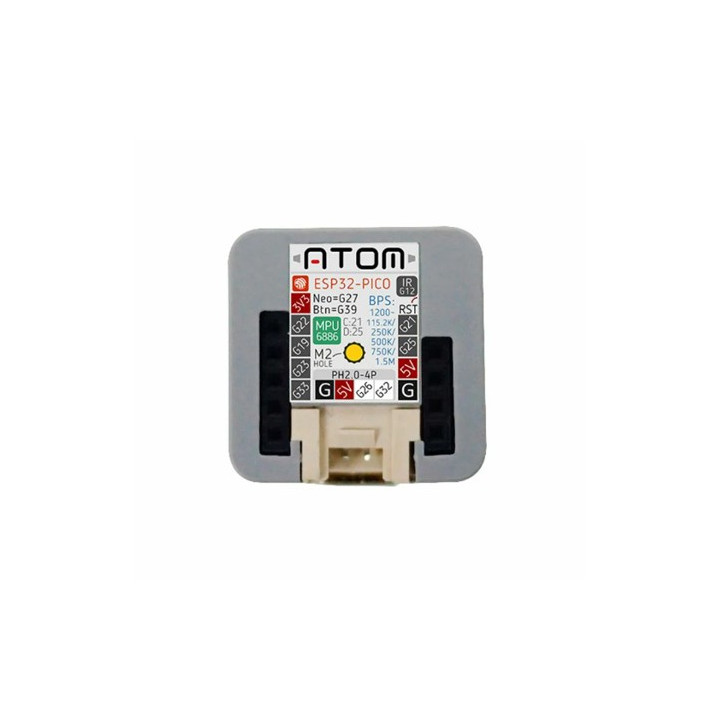

Face arrière du module IoT ATOM Matrix ESP32

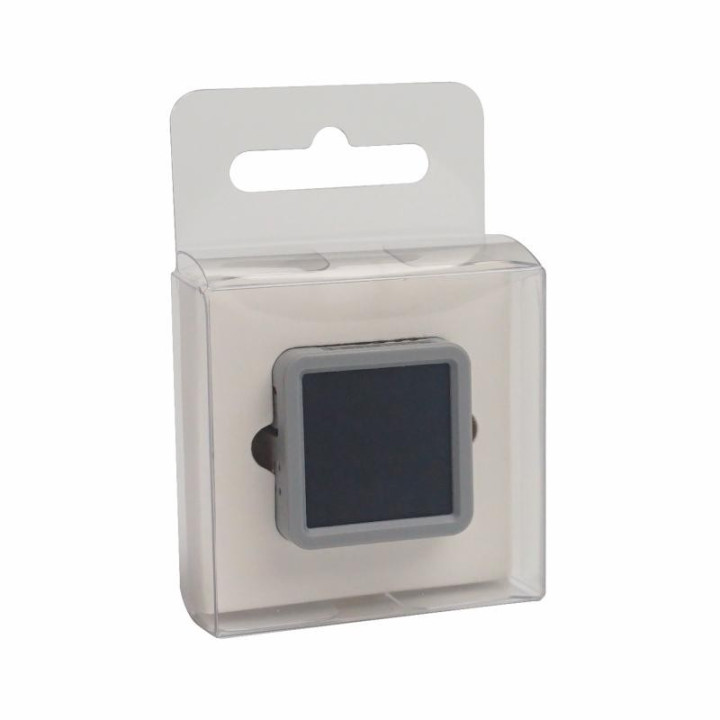

Module M5STACK IoT ATOM Matrix ESP32 dans son emballage

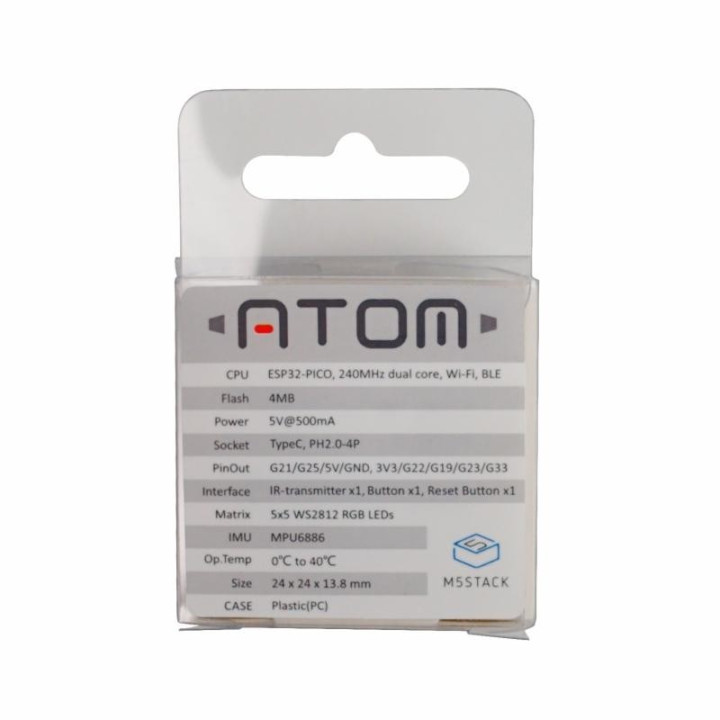

Face arrière de l'emballage du module IoT ATOM Matrix ESP32

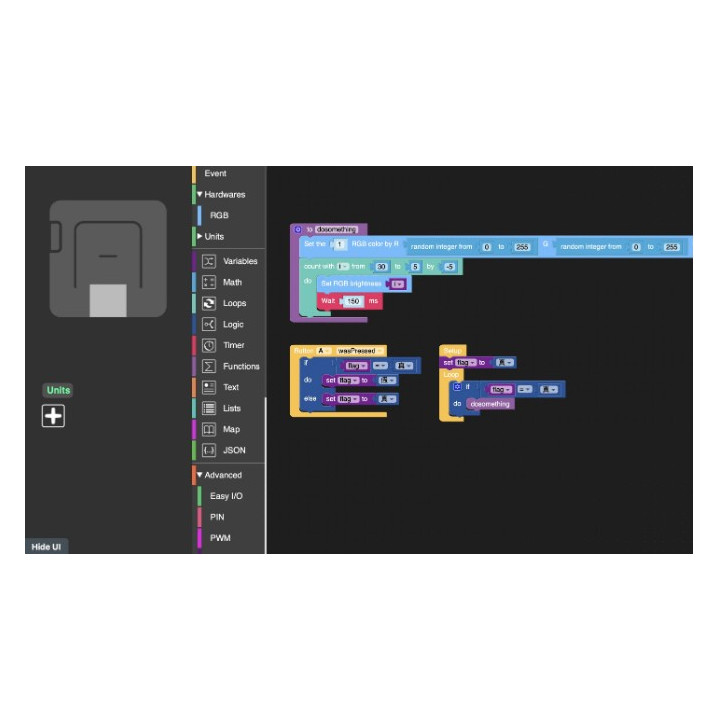

Programmation sous UIFlow du module IoT ATOM Matrix

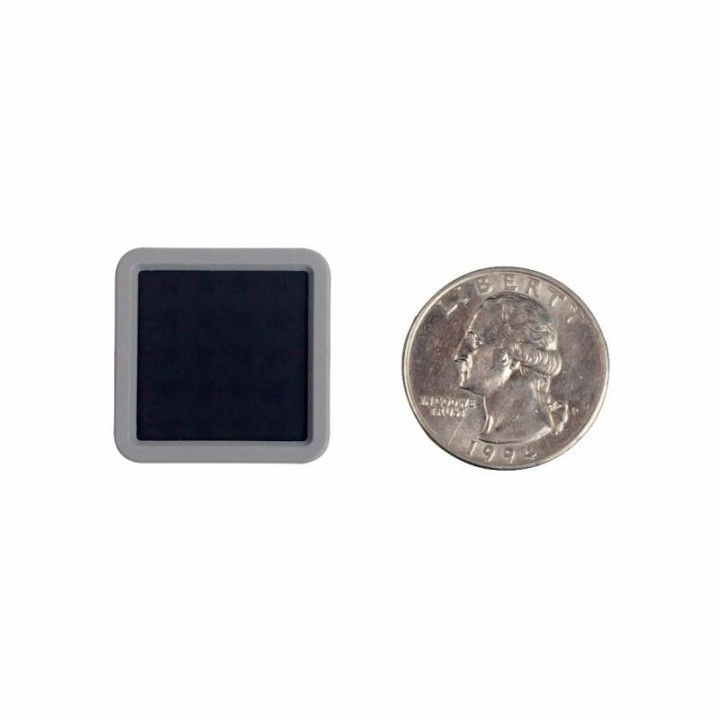

Idée des dimensions du module IoT ATOM Matrix ESP32

Référence C008-B

En cours d'approvisionnement

13,80 € TTC

11,50 € HT

Dont 0,01 € d'eco-participation déjà incluse dans le prix

Se présentant sous la forme d'une matrice à Leds RGB (5 x 5) en boitier plastique carré de seulement 24 x 24 mm, l'ATOM Matrix de chez M5Stack s'apparente (de part l'utilisation d'un ESP32 avec communication WiFi et Bluetooth™) à un système de développement spécialement conçu pour les applications IoT.

Reprise 1 pour 1 Frais de port à partir de 7.90 € infos

L'ATOM Matrix ESP32 dispose de 6 ports GPIO accessibles au dos sur 2 rangées de connecteurs femelles au pas de 2,54 mm. Il intègre également une matrice à Leds RGB (5 x 5) ainsi qu'un bouton-poussoir que vous pouvez solliciter en appuyant sur la matrice à Leds.

Détail des possibilités du module iOT ATOM Lite ESP32

Le module dispose enfin d'une Led infrarouge, d'un capteur IMU MPU6886 (accéléromètre 3 axes + gyroscope 3 axes) et d'un connecteur au format Grove (I2C/GPIO/UART). Ce connecteur vous permettra de lui raccorder très facilement et simplement une multitude de périphériques additionnels.

Possibilités d'utilisation du module iOT ATOM Lite ESP32

L'ATOM Matrix ESP32 pourra être utilisé de plusieurs façons:

1) Sur une carte support de votre conception (laquelle devra disposer de connecteurs mâles sur lesquels l'ATOM Matrix pourra être inséré).

2) Sur un des modules d'extensions proposés par M5Stack (voir en haut à droite de la page) sur lequel l'ATOM Matrix ESP32 viendra s'enficher.

3) En association avec un module d'extension Hat M5Stick (l'option ATOM Mate sera alors nécessaire).

Environnement de développement UIFlow pour ATOM Matrix ESP32

Il sera dès lors très facile de concevoir des objets communicants, des applications domotiques, des systèmes embarqués avec liaison Bluetooth™ et WiFi à l'aide des modules ATOM Matrix ESP32.

Caractéristiques:

ESP32 Dual Core @ 240MHz, 600DMIPS, 520KB SRAM
4 MB de Flash
Connexion Wi-Fi et Bluetooth™
Antenne intégrée
Alimentation: 5Vcc / 500 mA (via USB type C)
6 GPIO sur barrettes femelles 4 et 5 contacts au pas 2,54 mm
1 connecteur Grove (I2C/GPIO/UART)
1 matrice 5x5 Leds WS2812C avec bouton-poussoir libre d'utilisation
1 Led infrarouge
1 capteur MPU6886 (accéléromètre 3 axes + gyroscope 3 axes)
1 bouton Reset
Boitier plastique
Température d'utilisation 0°C à +40°C
Dimensions: 24 x 24 x 14 mm
Poids: 14 g

Attention la luminosité des leds RGB du module ATOM Matrix est pré configurée avec le paramètre 20. Il est IMPERATIF de ne pas
aller au delà de cette valeur sous risque d'endommager les Leds RGB et l'écran acrylique du module.
