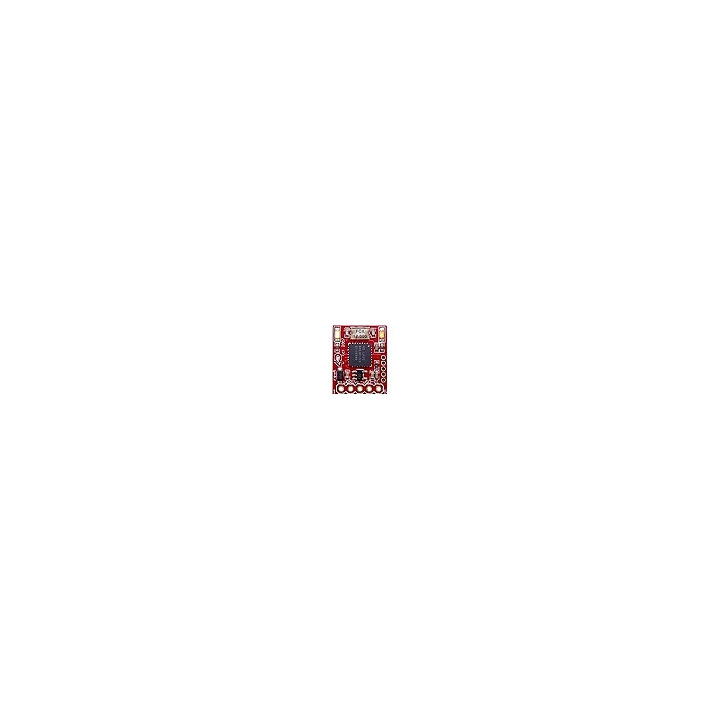

Module uDRIVE-uSD-G1 pour pilotage de carte microSD™

Ce petit module permettra à votre Arduino (ou tout autre platine microcontrôlée) de pouvoir lire et écrire des données sur une carte mémoire microSD™ (non livrée).

Idéalement conçue de part ses faibles dimensions (14,9 x 18,9 x 3,5 mm) et son extrême légèreté, elle conviendra à merveille pour les applications embarquées type "data-logger". Bénéficiant d'une interface de communication série au niveau TTL, elle pourra être très facilement pilotée au moyen d'un microcontrôleur (PIC™, AVR™, MSP430, 68HCS12...), d'un module PICBASIC, d'un module CUBLOC, d'un module ROVIN, etc... afin de pouvoir lire et écrire sur des cartes micro-SD™ de 64 Mo jusqu'à 2 GB max. (la carte, non livrée devra être préalablement formatée sur le PC).





La platine peut être alimentée de 3,6 à 6 Vcc.


Sa consommation est de l'odre de 23 mA sous 5 Vcc.

La platine s'interface très simplement au moyen d'un port de communication série (TX / RX au niveau logique 0 / 3.3 V). Si le système hôte dispose d'une tension supérieur à 3.3 V sur sa sortie TX, il vous faudra alors ajouter une résistance de l'odre de 100 à 220 ohms en série sur la broche RX du module.

Une entrée permet également avoir accès au RESET de la platine si nécessaire.


La platine "µDRIVE-uSD-G1" dispose de 2 Leds. La première indique la présence de l'alimentation et de la carte micro-SD™ (qui n'est pas livrée et devra être acquise séparement - nous proposons des modèles au bas de la page). La seconde Led indique les accès à la carte mémoire. La communication avec le système hôte pourra s'effectuer de 300 bds à 256 Kbds au moyen d'ordres ASCII permettant d'initialiser la communication avec la carte mémoire, de lire ou écrire de un à 512 octets sur/depuis la micro-SD™.

La nouvelle version du Firmware de la platine "µDRIVE-uSD-G1"  permet également désormais de pouvoir disposer d'une compatibilité d'accès à la microSD™ au format FAT16. Des commandes spéciales permettent de lire, d'écrire ou d'effacer des fichiers ou encore de connaître la liste des fichiers présent sur la microSD™.





Le raccordement à la platine s'effectue au moyen de 5 connexions au pas de 2,54 mm. En soudant un connecteur mâle (livré), il vous sera possible d'enficher le module sur une plaque d'essai ou sur le circuit imprimé de votre application. Afin de faciliter vos essais, il est également possible d'utiliser des modules de conversion "USB <> Série" optionnels (voir ci-dessous) vous permettant d'envoyer les commandes depuis le port USB d'un PC (idéal pour les phases de tests et de développements).





Une logiciel de test permet également d'essayer les différentes commandes reconnues par le module depuis un compatible PC.




Documentation du module
