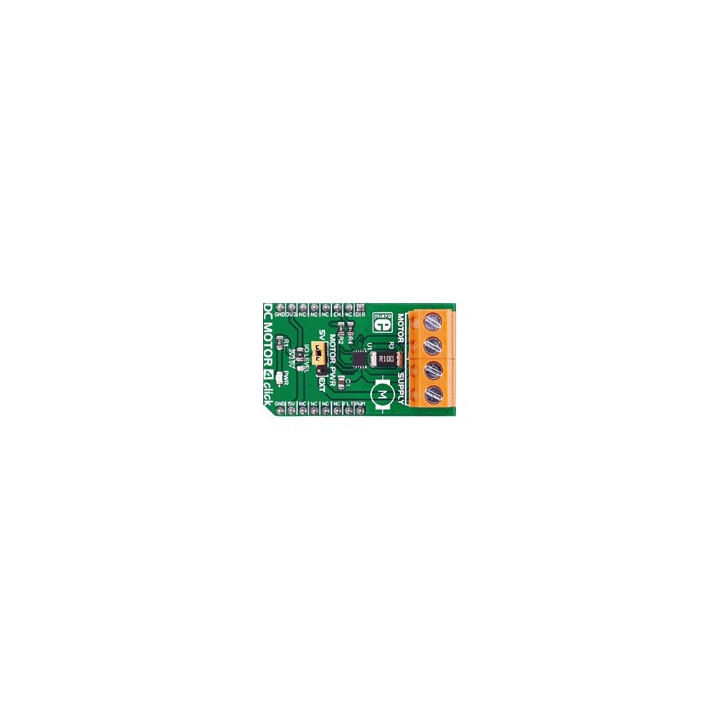

MIKROE-2221 : DC Motor 4 Click - platine driver pour moteur cc 5,9 à 25 V

L'ensemble sera en mesure de piloter un moteur "cc" de 5,9 à 25 V (via une alimentation externe à prévoir) ou 5 V (sans alimentation externe) depuis des bornes PWM, CS et AN du module Click Board.

Le module dispose d'un bornier (pour l'alimentation externe et le raccordement du moteur). Le module est livré sans moteur.





Le module est compatible avec les niveaux 3,3V ou 5V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2221 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2221 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "DC Motor 4 Click"
*
*************************************************************************
* La vitesse du moteur augmente par pas successif toutes les 10 ms
* jusqu'à la vitesse maximale puis le cycle recommence mais le moteur
* tourne dans l'autre sens
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "DC Motor 4 Click" (Réf.: MIKROE-2221) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
************************************************************************/

// Affectation des broches
#define DIR 14
#define EN 10
#define PWM 6

int i;

void setup()
{
pinMode(DIR,OUTPUT); // configuration des broches
pinMode(PWM,OUTPUT);
pinMode(EN,OUTPUT);
digitalWrite(EN,LOW); // validation du max14870
}

void loop()
{
digitalWrite(DIR,HIGH); // sens horaire
for(i = 0;i<256;i++) // variation de la vitesse toutes les 10 ms
{
analogWrite(PWM, i);
delay(10);
}
delay(1000); // pause d'une seconde à vitesse maximale
analogWrite(PWM, 0); // arrêt du moteur
delay(1000); // pause d'une seconde entre les deux sens de rotation
digitalWrite(DIR,LOW); // sens anti-horaire
for(i = 0;i<256;i++) // variation de la vitesse toutes les 10 ms
{
analogWrite(PWM, i);
delay(10);
}
delay(1000); // pause d'une seconde à vitesse maximale
analogWrite(PWM, 0); // arrêt du moteur
delay(1000); // pause d'une seconde entre les deux sens de rotation
}
