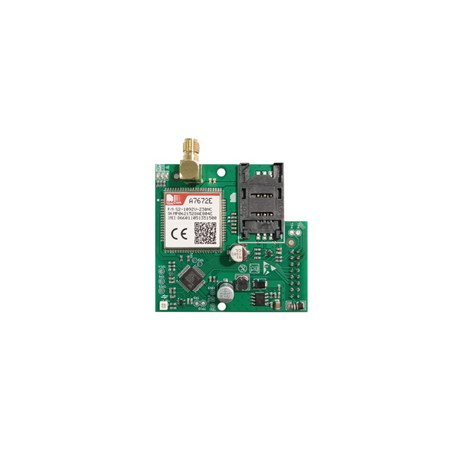

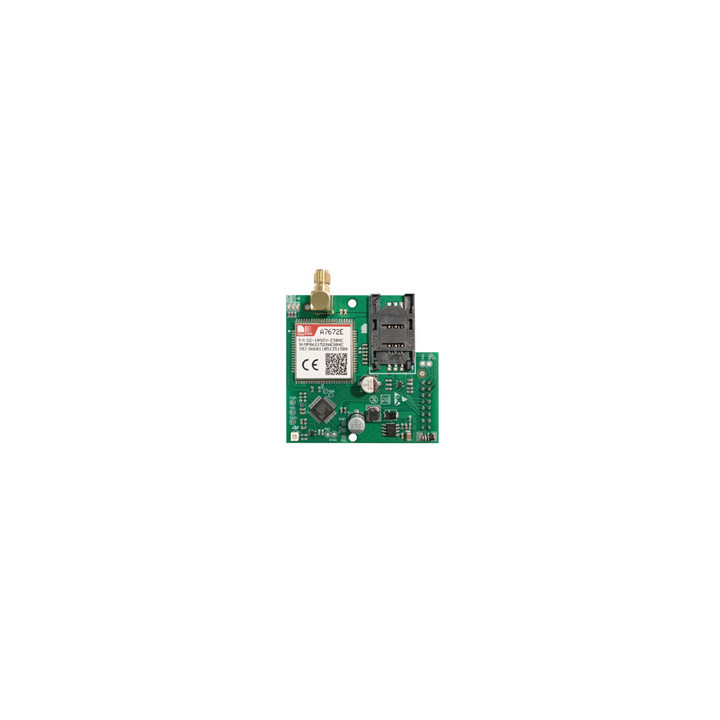

Module d'extension GSM 4G

UTILISATION DE L'APPLICATION SMARTPHONE:
Téléchargez, installez et lancez l'application (sous iOS™ ou Android™ selon votre appareil)










Au 1er lancement, enregistrez vous:

- Entrez votre identifiant (correspondant à l'adresse email de votre appareil)
- Entrez votre mot de passe (afin d'éviter que n'importe qui puisse lancer l'application)

Vous aurez également la possibilité de choisir une connexion automatique ou manuelle (vous demandant dans ce cas votre iidentifiant et votre mot de passe à chaque lancement de l'application).



5) Renseignez les différents champs (pour finaliser la connexion avec votre centrale).
Ces champs comprennent::





- Le nom que vous donnerez à votre installation,

- Le code d'identification* de votre centrale (code unique de 32 caractères non modifiable)

- Le nom d'utilisateur* de votre centrale (modifiable)

- Le mot de passe* de votre centrale (modifiable)

- La sélection d'une image** (parmi une sélection d'mages types) ou d'une photo personnalisée issue
de la galerie ou de l'appareil photo de votre smartphone


Note: vous pouvez créer plusieurs "fiches centrales" si vous disposer de plusieurs installations

* Ces 3 informations se trouvent dans le menu de programmation "TCP/IP" de votre centrale.

** Cette image servira comme plan de votre installation. Vous pourrez y positionner différentes icônes
représentant vos capteurs.

Utilisation de l'application

Une fois ces informations renseignées, vous aurez acces à un écran principal (voir ci-dessous), lequel
vous listera vos différentes installations (si vous en disposez de plusieurs) avec un état d'accessibilité.

Vous pouvez alors:
- Armer/désarmer votre centrale (en mode total) avec le "bouton tactile" en face du nom

- Accéder à l'intégralité des paramètres de votre centrale (en cliquant sur l'icône/nom)

- Modifier si besoin les informations de la centrale (code utilisateur, mdp, code d'ID ou photos)

Le bouton tactile vous donne également une information sur l'état d'armement de votre centrale (ce qui
vous permet en un clin d'oeil au lancement de l'application de savoir si votre habitation est bien sous
surveillance ou si vous avez oublié d'armer votre alarme en quittant votre domicile... ou si votre
adoléscent un peu tête en l'air à également oublié d'armer le système en partant à l'école !).



Réception de notifictions

Vous avez également la possibilité de recevoir diverses notifications lors de:

- Défauts systèmes (coupure secteur, batterie basse, sabotage zone, coupure de ligne , etc...)

- Etat d'armement (Total, N° du groupe ou de la partition armée/désarmée)

- Codes utilisateurs entrés au clavier (vous pourrez ainsi vérifier que votre femme de ménage est
arrivée ou que votre enfant est bien rentré de l'école.





Chacune de ces notifications est actiivable / désactivable depuis le menu de programmation de la centrale.

Pilotage de la centrale à distance

Si vous avez choisi d'accéder à l'intégralité de la centrale (en cliquant sur l'icone) vous arriver alors sur la page contenant 5 parties:

- GROUPES (dont les noms correspondront à ceux configurés sur votre centrale)

- PROGRAMMES (dont les noms correspondront à ceux configurés sur votre centrale)

- ZONES (dont les noms correspondront à ceux configurés sur votre centrale)

- SORTIES (acessible uniquement si configurée comme activable à distance sur votre centrale)

- SYSTEME (indique l'état des différents périphériques système)

- NOTIFICATIONS (historique de toutes les notifications reçues)

Vous pouvez avant un armemement éjecter manuellement la / les zones de votre choix.


En cliquant sur chaque icône, vous avez accès à un sous menu détaillé permettant:

- D'affecter une photo/image correspondante (ex.: mettre la photo de votre porte d'entrée pour la zone 1)

- D'ajouter ou d'enlever cette icône de la carte (= sur la photo de votre installation)

- De modifier l'icône (uniquement pour les ZONES)

- De visualiser les PROGRAMMES inclus dans un GROUPE d'armement (uniquement menu GROUPE)

- De visualiser les zones incluses dans le type d'armement (uniquement menu GROUPE
et PROGRAMME)

- De visualiser les évènements relatifs à cette icône (ex: voir tous les évènements sur la batteriel)

Vous pouvez ainsi complètement personnaliser l'image de fond (par exemple le plan de votre maison vue
de dessus) et les photos (par exemple la photo de la porte-fenêtre de votre salon ou la porte de votre
garage, etc...) en intégrant également les différentes icônes de votre choix (zone, armement ou
évènement système) afin de pouvoir bénéficier d'une visualisation correspondant vraiment à votre
habitation.





Par exemple ici le programme 1 (= partiel 1) inclus la zone 1 et 2.


Pour faire apparaître à tout moment la carte de votre installation, il vous suffit de basculer votre smartphone à l'horizontal, ensuite les icônes qui aurront été ajoutées seront déplaçables (avec votre doigt) à tout moment à l'endroit de votre choix. Le nom de chaque îcone sera affiché sous cette dernière.

Les photos ci-dessus et ci-dessous donnent quelques exemples de configuration (ici des icônes zones
sur la carte) avec indication en cas d'alarme, de zone ouverte ou de zone sous surveillance.






En cliquant sur une icône vous ferez alors apparaitre sa photo associée (vous permettant comme ci-
dessous de visualiser avec précision la nature de la zone):








UTILISATION DU LOGICIEL PC POUR PROGRAMMATION DISTANTE:
En mode GPRS, le module permet également (uniquement si autorisation préalable par l'utilisateur de la centrale) de reprogrammer entièrement la centrale à distance via un logiciel (gratuit en FRANCAIS) depuis un PC distant, ainsi que de visualiser en temps réel l'état des zones et des sorties. Installer le logiciel livré avec la centrale sur votre ordinateur





Vous pourrez par exemple configurer le type de câblage pour chaque zone, dont un schéma de câblage récapitulatif vous sera indiqué en bas de l'écran (idéal si on doit remanier l'installation après plusieurs années et qu'on ne se rappel plus des résistances utilisées).





Le logiciel très intuitif vous permettra de récupérer une programmation existante, d'envoyer vers la centrale une programmation ainsi que de sauvegarder sur votre PC votre programmation. Vous pouvez créer un nombre illimité de profils correspondant à une programmation type (idéal pour les installateurs).
