Module Current Click Board

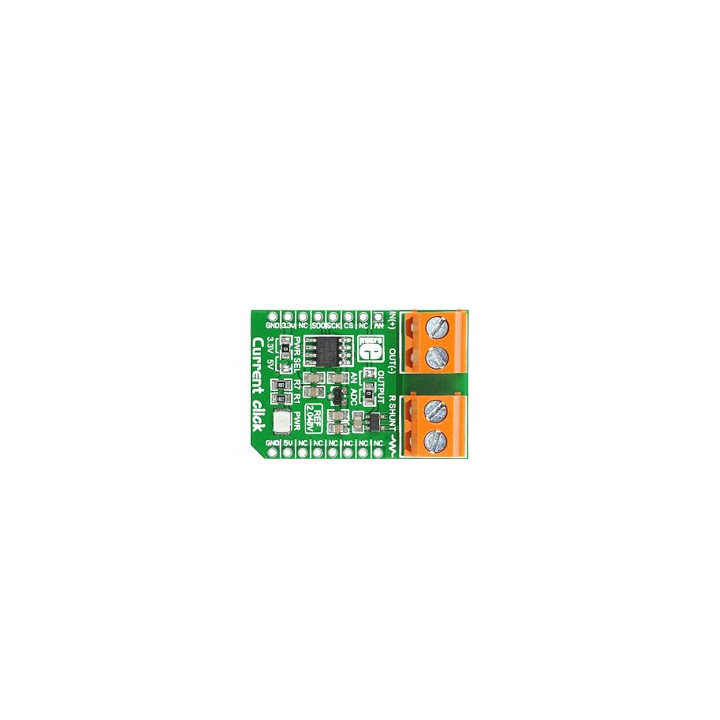

Module mesure de courant Current Click Board MIKROE-1396
MIKROE-1396
Disponible
42,00 € TTC
35,00 € HT

Dont 0,01 € d'eco-participation déjà incluse dans le prix

Ce module vous permettra d'effectuer des mesures de courant avec votre microcontrôleur. Ce dernier est architecturé sur la base d'un INA196, couplé à un MAX6106 et à un convertisseur ADC MCP3201.

Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



La mesure s'effectue via un bornier "shunt" (fourni avec 4 résistances de précision 0,05Ω - 0,2Ω - 1Ω et 10Ω).

Ce module ne peut accepter que des signaux basses tension (utilisation signaux < 15 V).

Des exemples de programmes dédiés aux PIC, PIC32™, AVR et ARM™ avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.






Le module est destiné à être alimenté en 3,3V ou 5V (sélection par pont de soudure CMS).

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Nous proposons également ci-dessous une application avec un arduino™


Raccordement du module sur la platine Mikroe-1396



Enfichez le module MIKROE-1396 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1396 (si vous ne disposez pas de la platine d'interface MIKROE-1581).



Schéma de câblage entre l'arduino et le module Click Board



Programme Arduino



/************************************************************************
*
* Test du module "Current Click"
*
*************************************************************************
* La valeur du courant (entre 20 et 100 mA) circulant à travers la résistance shunt du module
* est affichée sur le moniteur série
* Le cavalier J2 est en position AN et la résistance shunt est égale à 1Ω
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Current Click" (Réf.: MIKROE-1396) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)

* Câblage
* Le courant arrive sur la broche VIN+ du bornier IN et ressort par la
* broche VIN- du bornier IN sur laquelle est également branchée une
* résistance de 50Ω reliée à la masse.
* La résistance shunt est reliée aux deux broches du bornier R SHUNT.
*
**************************************************************************/

// Affectation des broches
#define AN A0 // broche de sortie du module
int valeur;
float courant;
void setup()
{
Serial.begin(9600); // initialisation de la liaison série
}

void loop()
{
valeur=analogRead(AN); // conversion AN
Serial.print("Valeur=");
Serial.println(valeur);
courant=0.176*valeur; // calcul du courant
Serial.print("Courant=");
Serial.print(courant);
Serial.println(" mA");
delay(1000);
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


TP Click Board & Arduino

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
