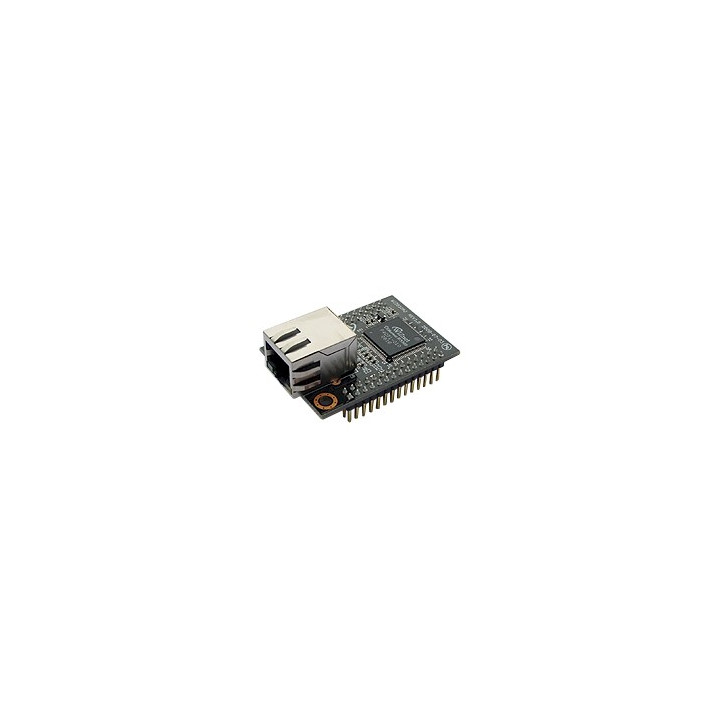

Module contrôleur TCP IP WIZ830MJ avec connecteur RJ45 intégré

Ce module pourra être pour l'étude et la réalisation de prototypes à base du circuit "W5300" sans avoir pour autant à devoir souder le moindre composant CMS, ni à devoir "redesigner" son implantation sur une carte complète.

Vous pourrez également directement intégrer celui-ci (en temps que "module composant" à part entière) sur une application finale, dans le cadre de la production (en "petites" et "moyennes" séries) de systèmes dotés d'une connectivité Internet (consultez-nous pour remises quantitatives).

Vous pourrez trouver au bas de la page un connecteur femelle sécable dont vous pourez adapter la longueur au module "WIZ830MJ" à l'aide d'un simple pince coupante (2 connecteurs seront nécessaires). Nous proposons aussi divers câbles réseau "RJ45" (croisé ou non).


Caractéristiques techniques
Protocoles Internet

Supporte pile TCP/IP hybride TCP, UDP, ICMP, IPv4 ARP, IGMP, PPPoE
Ethernet

Pile logiciel et hardware

Contrôleur PHY intégré
Possibilité d'utiliser un contrôleur PHY externe 10BaseT/100BaseTX


Modes Auto Négotiation (Full-duplex et half duplex)
Auto MDi / MDIX (Crossover)
Connexion ADSL
(protocole PPPoE avec autentification PAP/CHAP)

Nombre de connexions simultannées 8

Buffer interne 128 K (mémoire interne TX / RX)

Caractéristiques diverses - Supporte Leds indications réseau:
(TX, RX, Full/Half duplex, collision, link, speed)
- Allocation dynamique mémoire interne TX/RX
- Supporte 2 mode d'interface hôte
Mode Direct Adresse, mode Indirect Adresse

Raccordement Via 2 connecteurs de 2 x 14 broches (2,54 mm)

Alimentation 3,3 V (E/S tolérant avec 5 V)
