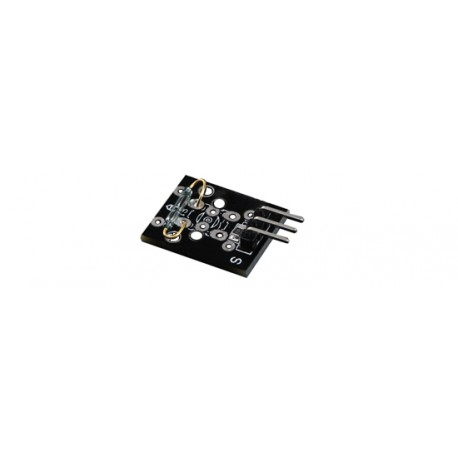

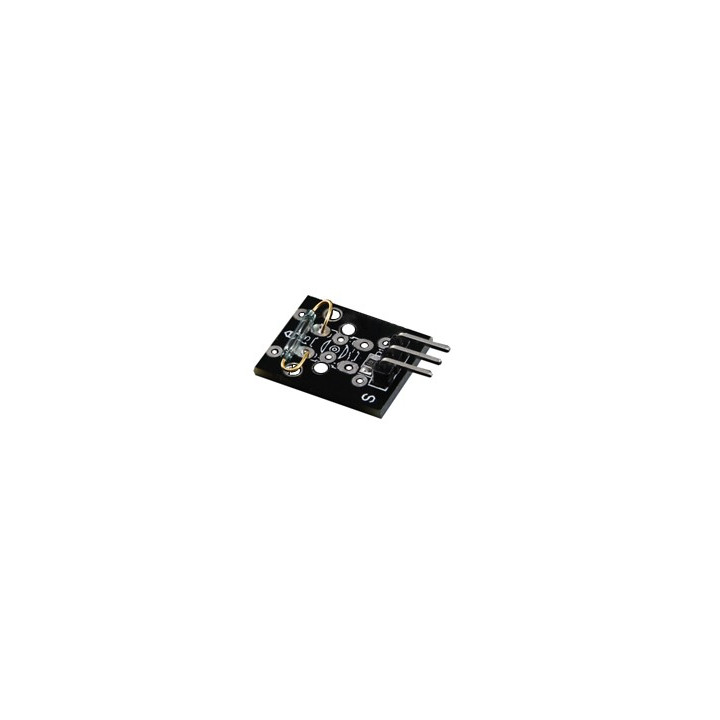

Module contact ILS OPENSE013 pour Arduino, détection ouverture/fermeture

A l'aide de ce module contact ILS, vous pourrez facilement détecter l'ouverture ou la fermeture d'un ouvrant ou la fin de course à l'aide d'un aimant (non inclus).

Ce capteur pourra être facilement raccordé sur une entrée digitale d'un module Arduino ou compatible (comme dans l'exemple ci-dessous).



Caractéristiques:

• Tension d'utilisation: 5 Vcc
• Sortie numérique
• 3 broches (Signal / + / -) au pas de 2,54 mm
• 2 trous de fixation: Ø 2 mm (entraxe 10 mm)
• Dimensions: 25 x 15 mm
• Poids: 2 g

Exemple:


Voici ci-dessous un exemple de code source Arduino qui allumera ou éteindra la Led intégrée de ce dernier suivant l'inclinaison du capteur.


******* Début du code *******
// déclaration et initialisation des branchements de l'arduino
int Led=13;         // Led en pin 13 qui correspond aussi à celle intégrée de l'Arduino
int ilspin=3;   // capteur ILS en pin 3
int val;             // Définition de la variable numérique val
void setup()

{
// déclaration des différents capteurs en entrée ou en sortie
pinMode (Led, OUTPUT);       // Led déclarée en sortie
PinMode (ilspin, INPUT);  // Capteur d'inclinaison déclaré en entrée
}

void loop()
{
val=digitalRead(ilspin);    // lecture de la valeur de l'entrée capteur ILS
if(val==HIGH)
{
digitalWrite(Led, HIGH);     // Allume la Led
}
else
digitalWrite(Led, LOW);   // Eteind la Led
}
}
******* Fin du code *******
