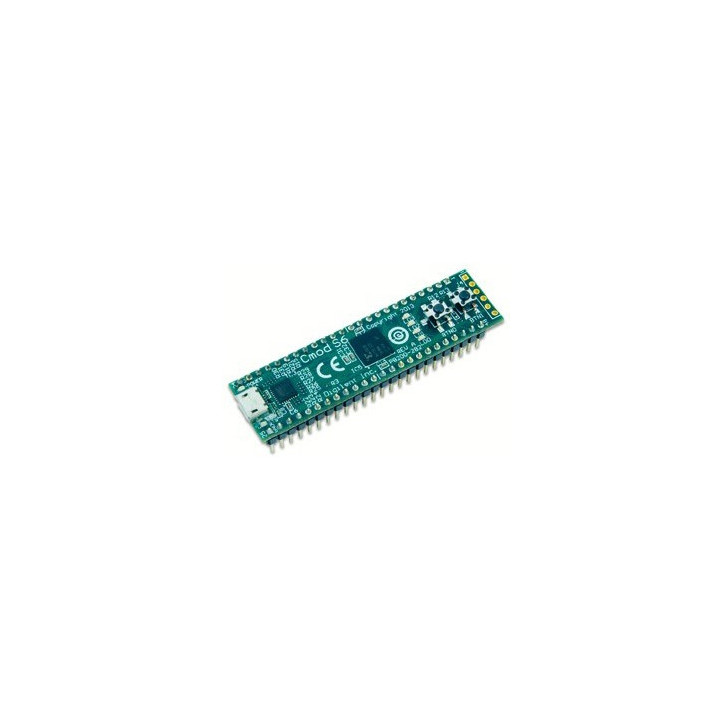

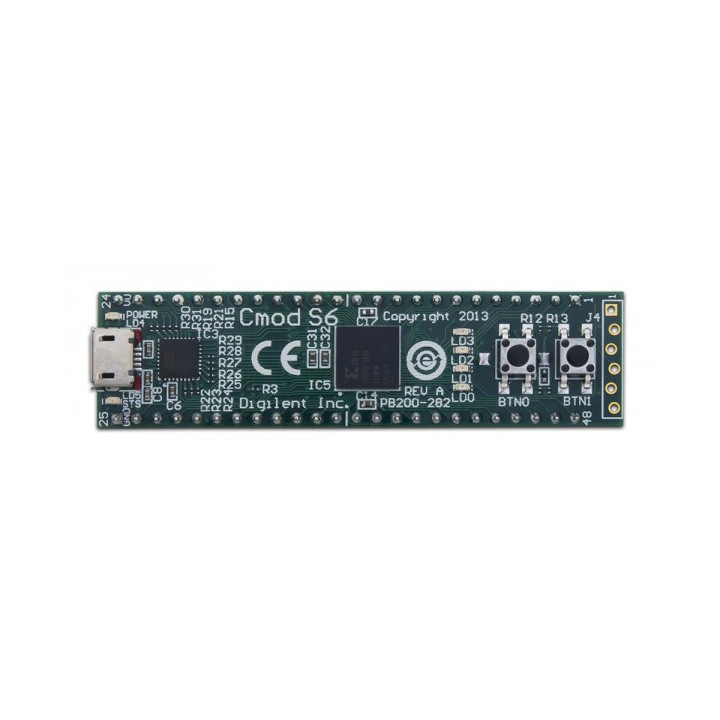

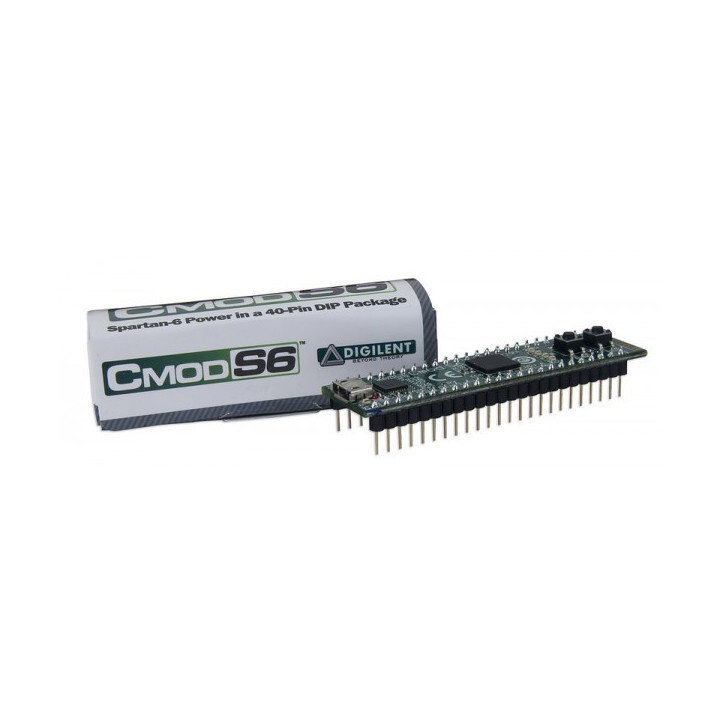

Module Cmod S6 Base Spartan™ 6 LX4 Xilinx - Digilent

46 ports d'entrées/sorties du FPGA sont accessibles vis des broches au pas de 2.54 mm, rendant ainsi le module "Cmod S6" idéalement conçu pour l'évaluation et le prototypage rapide sur plaques pastillées ou plaques de développement sans soudure type "breadboard".

Le FPGA du module "Cmod S6" peut être configuré de plusieurs manières:

- A partir d'un PC via l'interface USB Adept (câble USB à ajouter).

- A partir d'un programmateur JTAG autonome (non livré) lequel devra être relié sur 6 broches dédiées à cet usage.

- A partir de la mémoire Flash SPI intégrée.

Les fichiers de configuration peuvent être programmés en utilisant le logiciel de développement Xilinx ISE 14.2 (ou supérieur) associé à l'utilitaire Adept de Digilent ou en utilisant des versions plus "vielles" des outils Xilinx™ si Adept n'est pas installé.

Caractéristiques:

- Xilinx Spartan™-6 XC6SLX4-2CPG196 FPGA

- 600 slices (each with 4 LUTs and eight flip-flops)

- 8 DSP slices

- 216 Kbits of block RAM

- 2 CMTs (4 DCMs and 2 PLLs).

- 16 Mbyte Spansion Quad SPI Flash pour stockage
configuration FPGA et/ou données utilisateur

- 46 FPGA GPIO signals brought to DIP pins

- 2 sources d'horloge

- 4 leds libres d'utilisation
- 2 boutons-poussoirs

- Port USB2 Adept pour configuration, test et interface de communication

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).




Nouveau: Consultez le blog - Conception numérique à l'aide du module FPGA Cmod S6 et du logiciel de capture schématique NI Multisim
