Module Click Board MIKROE4510 pour capteur de charge et force

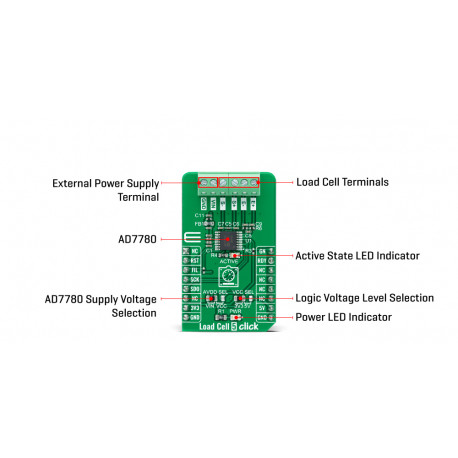

Spécialement conçu pour fonctionner avec les capteurs de force/charge à jauge de contrainte, le module Click Board Load cell 5 de chez MikroElektronika, basé sur une circuit spécialisé ADC sigma-delta (ΣΔ) 24 bit (AD7780) avec amplificateur de gain programmable (1 à 128) par broches à faible consommation permettant de mesurer avec précision le poids d'un objet à l'aide d'un microcontrôleur.

Le module s'interface en SPI à votre microcontrôleur (non livré) et est compatible avec des niveaux 3,3 V ou 5 V (sélection par cavalier). Votre capteur de force/charge à jauge de contrainte (non inclus) se raccorde via des bornier à vis.

• Niveau logique: 3,3V ou 5V (sélection par pont de soudure)
• Compatible capteur de charge/force à jauge de contrainte
• Convertisseur ADC sigma-delta (ΣΔ) 24 bit AD7780
• Entrées différentielles sur bornes à vis (gain 1 / 128)
• Compatible mikroBUS™
• Interface: SPI
• Dimensions: 42,9 x 25,4 mm
• Poids: 20 g

Vous trouverez sur le site de MikroElektronika des exemples de programmes dédiés aux PIC, PIC32™, dsPIC30/33 & PIC24, AVR, FT90x et ARM avec les compilateurs "C" (mikroC), "PASCAL" (mikroPascal), "BASIC" (mikroBASIC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

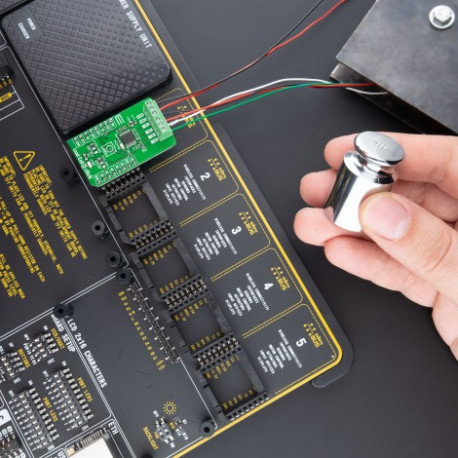

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
