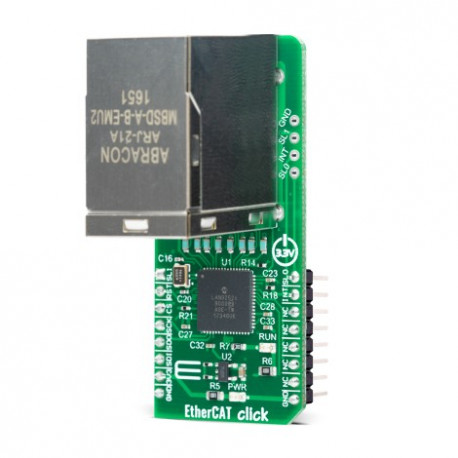

Module Click Board MIKROE2851 avec contrôleur EtherCAT 2 ports intégré

Chaque PHY contient un émetteur-récepteur 100BASE-TX en duplex intégral et prend en charge un fonctionnement à 100 Mbps. Le circuit LAN9252 prend en charge le mode HP Auto-MDIX, permettant l'utilisation de connexions directes ou de câbles LAN croisés. Il communique avec le MCU via une interface SPI / SQI de dispositif synchrone et peut fonctionner en mode E / S numérique, où les signaux peuvent être contrôlés ou surveillés par le maître EtherCAT.

Dans le LAN9252, deux modes de fonctionnement sont disponibles: mode tampon ou boîte aux lettres.

En mode tampon, le MCU local et le maître EtherCAT peuvent écrire simultanément sur le périphérique. La mémoire tampon du LAN9252 contiendra toujours les dernières données. Si des données plus récentes arrivent avant une lecture des anciennes données, les anciennes données seront supprimées.

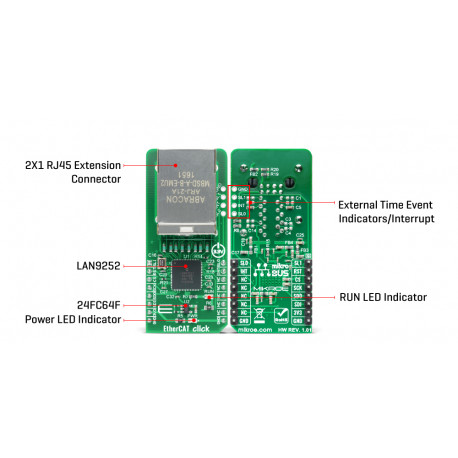

En mode boîte aux lettres, l'accès au tampon par le MCU local et le maître EtherCAT est validé à l'aide de handshakes, garantissant aucune perte de données. Le LAN9252 contient également un contrôleur EEPROM maître I2C pour la connexion à l' EEPROM externe 24FC64F , 64Kbit Microchip, qui permet le stockage et la récupération de données statiques à l'aide de l'interface série I2C.

Le module EtherCAT Click pourra communiquer avec votre microcontrôleur via une interface SPI / SQI esclave synchrone qui facilite la communication entre l'appareil et un système hôte. Il prend en charge les commandes de lecture et d'écriture de registres simples / multiples avec incrémentation, décrémentation et adressage statique et permet d'accéder aux CSR système, aux FIFO internes et aux mémoires. Les voies à un, deux et quatre bits sont prises en charge en mode SPI avec une fréquence d'horloge allant jusqu'à 80 MHz. Pour les modules numériques simples sans MCU, le LAN9252 peut fonctionner en mode E / S numérique, où les signaux peuvent être contrôlés ou surveillés par le maître EtherCAT.

Le module s'alimente en 3,3 V seulement.




Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
