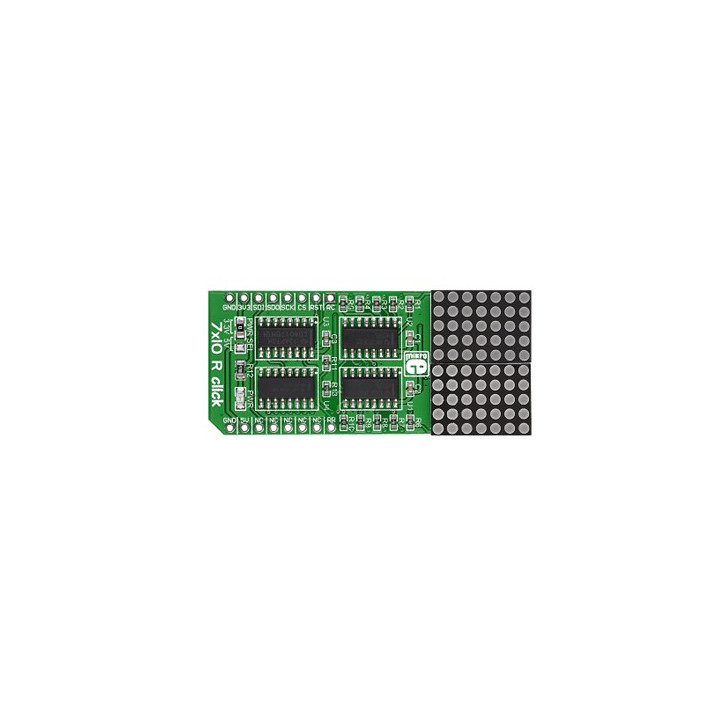

Module Click Board matrice leds rouges MIKROE1993 pour microcontrôleur SPI

Le module est destiné à être alimenté sous une tension de +3,3 V ou 5 V. Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board





Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™





Enfichez le module MIKROE-1993 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1993 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino

/************************************************************************
*
* Test du module MIKROE-1993 "7x10 R Click"
*
*************************************************************************
* Les nombres de 00 à 99 défilent toutes les 300 ms sur les deux matrices à led du module.
*
* Matériel nécessaire
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "7x10 R Click" (Réf.: MIKROE-1993) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
************************************************************************/

// Affectation des broches
#define SDI 11
#define SCK 13
#define LATCH 10
#define R_CLK 14
#define R_RST 6

int nombre=0;
int unite=0;
int dizaine=0;
unsigned long temps;

byte chiffre[10][7]={
{0x0E, 0x11, 0x19, 0x15, 0x13, 0x11, 0x0E}, //0
{0x0E, 0x04, 0x04, 0x04, 0x04, 0x0C, 0x04}, //1
{0x1F, 0x08, 0x04, 0x02, 0x01, 0x11, 0x0E}, //2
{0x0E, 0x11, 0x01, 0x02, 0x04, 0x02, 0x1F}, //3
{0x02, 0x02, 0x1F, 0x12, 0x0A, 0x06, 0x02}, //4
{0x0E, 0x11, 0x01, 0x01, 0x1E, 0x10, 0x1F}, //5
{0x0E, 0x11, 0x11, 0x1E, 0x10, 0x08, 0x06}, //6
{0x08, 0x08, 0x08, 0x04, 0x02, 0x01, 0x1F}, //7
{0x0E, 0x11, 0x11, 0x0E, 0x11, 0x11, 0x0E}, //8
{0x0C, 0x02, 0x01, 0x0F, 0x11, 0x11, 0x0E}, //9
};

void setup()
{
// configuration des broches en sortie
pinMode(SDI,OUTPUT);
pinMode(SCK, OUTPUT);
pinMode(LATCH, OUTPUT);
pinMode(R_CLK, OUTPUT);
pinMode(R_RST, OUTPUT);
digitalWrite(R_RST,HIGH);
delayMicroseconds(5);
digitalWrite(R_RST,LOW);
}

void loop()
{
// Calcul
dizaine=nombre/10;
if ((dizaine==10)&&(unite==9))
{
nombre=0;
dizaine=0;
}
unite=nombre-10*dizaine;
nombre=nombre+1;

// Affichage sur les matrices
temps=millis();
do
{
for(int i=0;i<7;i++)
{
digitalWrite(LATCH, LOW); // blocage du registre de sortie des 74HC595
shiftOut(SDI, SCK, MSBFIRST,chiffre[dizaine][i]); // envoi des 8 bits de poids forts sur le premier 74HC595
shiftOut(SDI, SCK, MSBFIRST,chiffre[unite][i]); // envoi des 8 bits de poids forts sur le second 74HC595
digitalWrite(LATCH, HIGH); // déblocage du registre de sortie des 74HC595
delayMicroseconds(4700); // pause pour le multiplexage à affiner en fonction de l'éclairage
digitalWrite(R_CLK,HIGH); // envoi d'une impulsion d'horloge sur le CD4017
delayMicroseconds(5);
digitalWrite(R_CLK,LOW);
}

// Extinction de toutes les led
digitalWrite(LATCH, LOW);
shiftOut(SDI, SCK, MSBFIRST,0);
shiftOut(SDI, SCK, MSBFIRST,0);
digitalWrite(LATCH, HIGH);
digitalWrite(R_RST,HIGH);
delayMicroseconds(5);
digitalWrite(R_RST,LOW);
}
while(millis()-temps<300);
}
