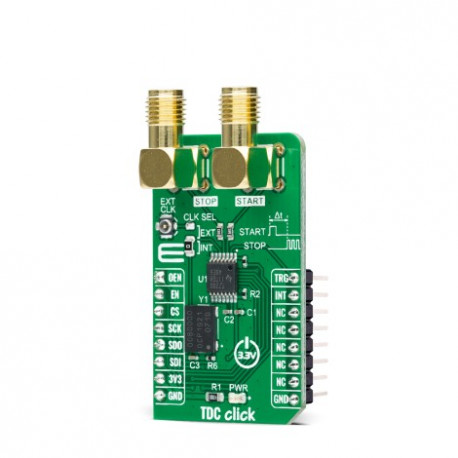

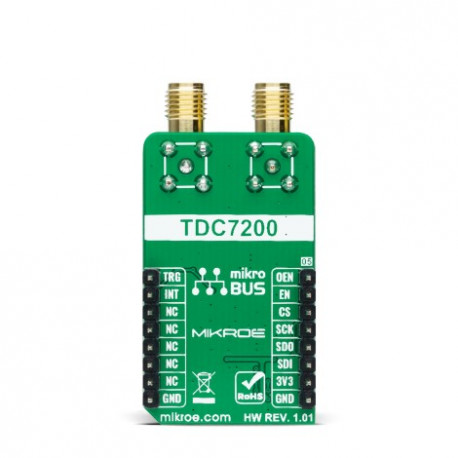

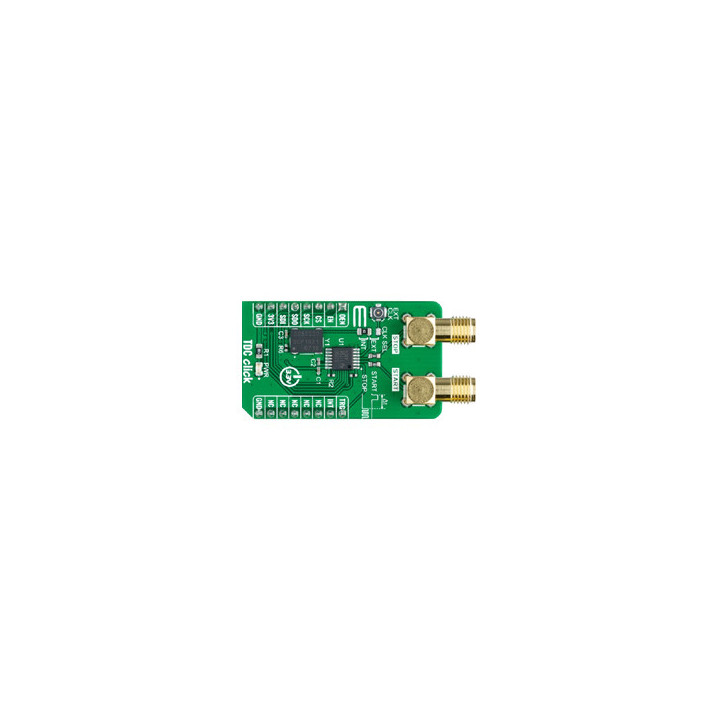

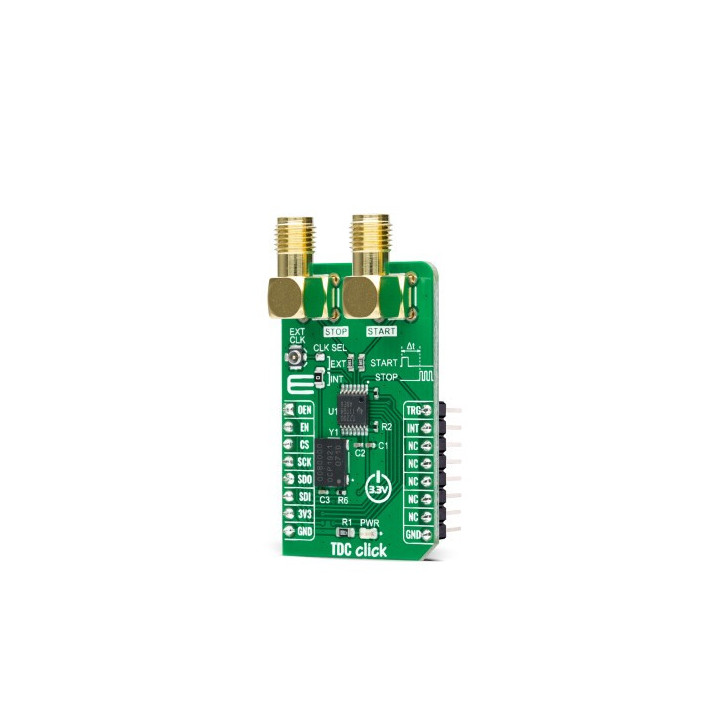

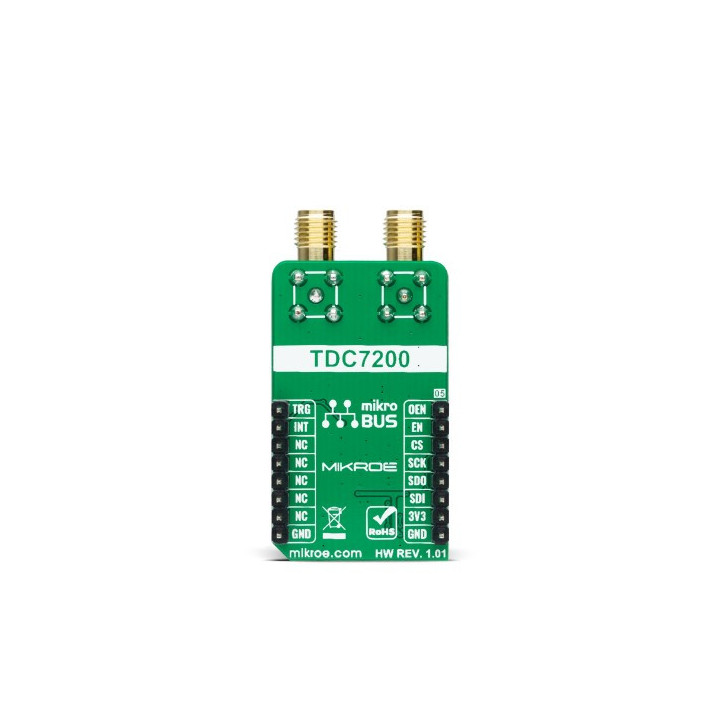

Module Chronomètre TDC MIKROE pour ToF et LIDAR Click Board

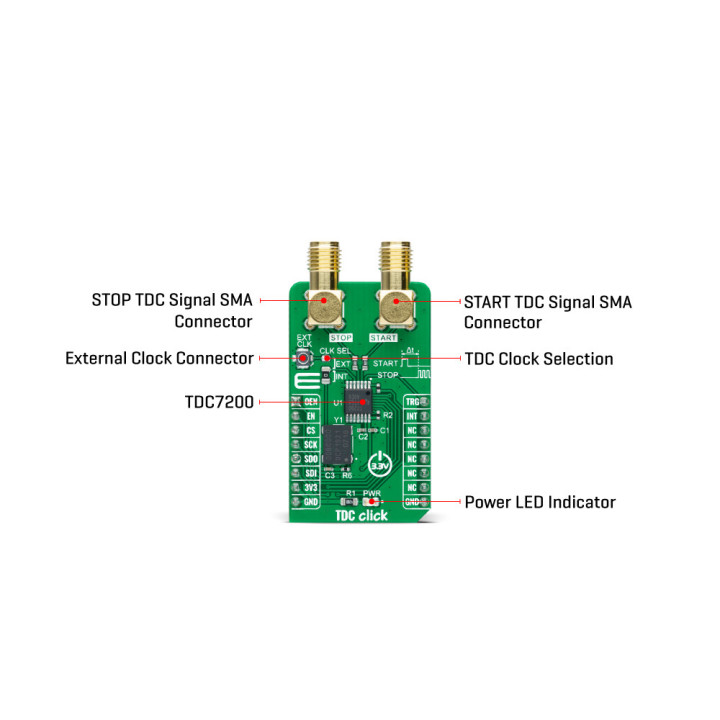

Le module TDC Click est idéalement conçu pour les applications de temps de vol (ToF) type LIDAR ou ultrasons. Les signaux START et STOP que le module surveille sont destinés à être raccordés à ses 2 connecteurs SMA.

Le circuit TDC7200 possède une base de temps interne auto-calibrée qui compense la dérive dans le temps et la température utilisée pour mesurer le temps avec une précision de l'ordre de la picoseconde. Lorsqu'il est placé en mode de fonctionnement Autonomous Multi-Cycle Moyenne, le TDC7200 peut être optimisé pour une faible consommation d'énergie du système. L'hôte peut se mettre en veille pour économiser de l'énergie et le TDC peut le réveiller à la fin de la séquence de mesure.

Le TDC7200 a également besoin d'une horloge de référence externe utilisée pour calibrer avec précision la base de temps interne. Tous les circuits numériques à l'intérieur du module utilisent également cette horloge de référence ; ainsi, l'horloge doit être disponible et stable à tout moment lorsque le module est activé. Pour cette raison, il y a la possibilité de sélectionner une horloge externe connectée à un connecteur coaxial miniature type N.FL ou à une horloge interne par un quartz de 8 MHz.

Conçu pour fonctionner sous une tension de 3,3 V, le module TDC Click est destiné à être interfacé avec votre microcontrôleur via une liaison SPI.

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)

Téléchargez également les fichiers sources de ces notes d'applications



Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
