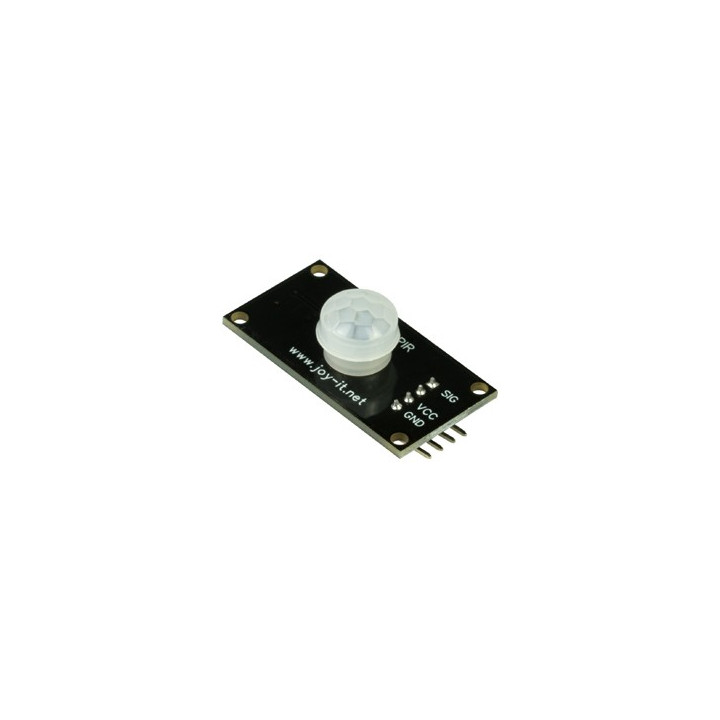

Module capteur infrarouge SBCPIR pour détection de mouvement
Ce module capteur infrarouge (PIR) à sortie numérique (utilisable sur la plupart des microcontrôleurs) est équipé d'une lentille de Fresnel qui vous permettra de détecter les mouvements d'un individu sur une distance de 3 à 6 m max.

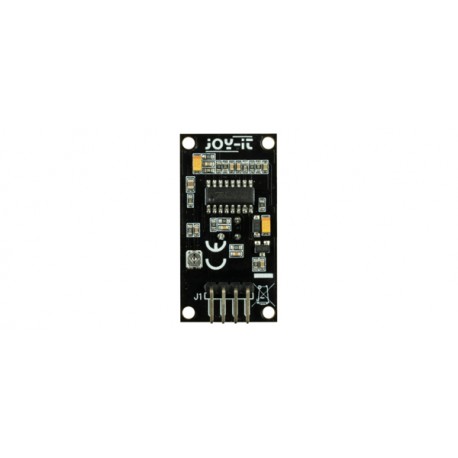

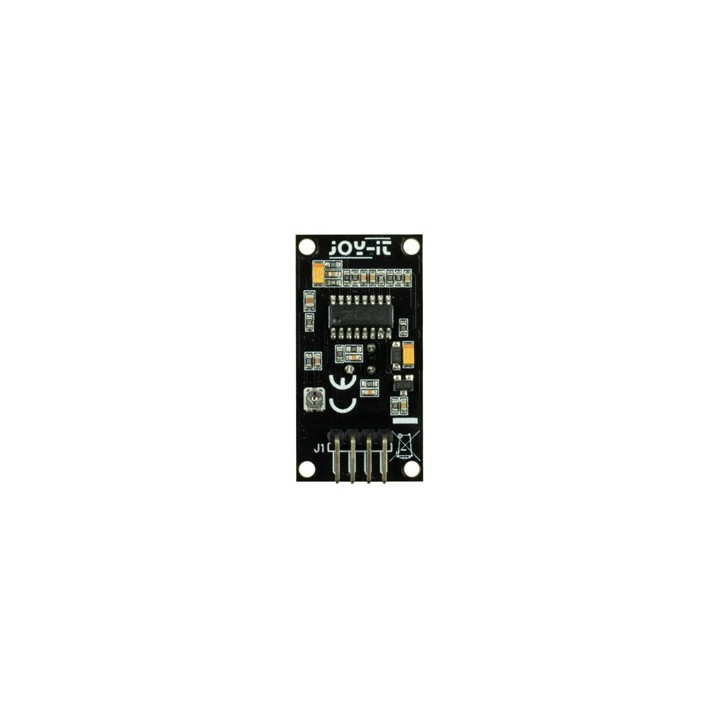

Ce module IRP à sortie numérique, délivre un état "haut" sur sa broche "SIG" pendant 3 secondes en cas de détection puis repasse à l'état "bas". Il est équipé d'un capteur pyroélectrique avec une lentille de Fresnel sphérique permettant de détecter les mouvement d'un individu sur une porté de 3 à 6 mètres max. Il est exclusivement conçu pour un usage en intérieur. Le raccordement s'effectue sur connecteur mâle 4 broches au pas de 2,54 mm (seules 3 broches sont utilisées). Un potentiomètre au dos du module permet de régler la sensibilité.
Le module SBC-PIR pourra être raccorder facilement sur la plupart des microcontrôleurs tel que Raspberry Pi, Arduino, Raspberry Pi Pico, BBC micro:bit et autres pour des applications de systèmes de sécurité ou d'automatisation à usage ludiques.
- Vous trouverez en téléchargement des exemples de raccordement, code source et programme pour Arduino, Raspbery Pi, Rasperry Pi Pico et BBC micro:bit.
Caractéristique:
- Alimentation: 3 à 5 Vcc
- Capteur IRP: BIS0001
- Sortie numérique "SIG" (0V = niveau bas / 3V = niveau haut)
- Portée: 3 m (en standard) à 6 m max / 120°
- Sensibilité réglable
- Durée d'activation: 3 secondes
- Raccordement sur connecteur mâles (pas 2,54 mm)
- Dimensions : 40 x 21 x 19 mm
