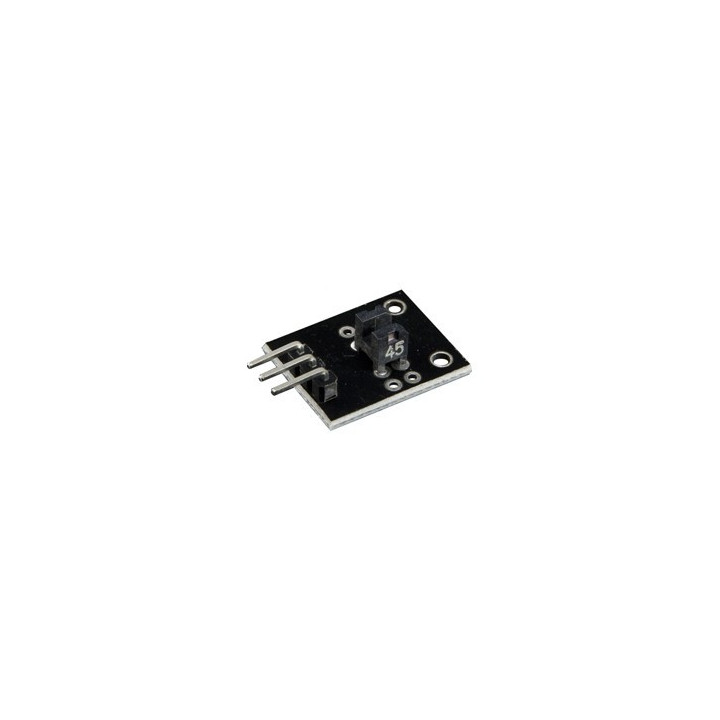

Module capteur fourche OPENSE056 pour Arduino et compatibles

Basé sur un capteur à fourche optique (intégrant une led émettrice IR et une Led réceptrice à photo-transistor), ce module permettra de détecter la coupure du faisceau infrarouge entre les 2 Leds de la fourche) et sera parfait comme capteur de fin de course, pour déterminer une vitesse de rotation, comme interrupteur optique, etc..

Ce capteur pourra être facilement raccordé sur une entrée digitale d'un module Arduino ou compatible (non livrés).


Caractéristiques:

• Tension d'utilisation: 5 Vcc
• 3 broches (Signal / + / -) au pas de 2,54 mm
• Espace entre la fourche: 2 mm
• Trous de fixation: Ø 2 mm (entraxe 10 mm)
• Dimensions: 28 x 15 mm
• Poids: 2 g

Exemple:



Vous trouverez ci-dessus et ci-dessous un exemple de raccordement et de code source pour Arduino (ou compatible) permettant depuis l'entrée digital (3) de détecter la présence d'un objet entre la fourche en allumant la Led (13) intégrée à l' Arduino.
