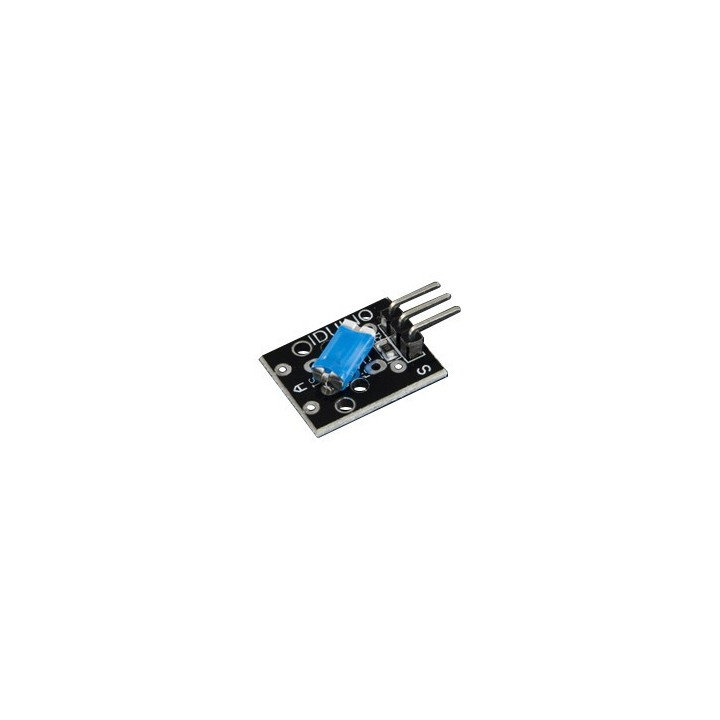

Module capteur d'inclinaison à bille

Ce module intègre un capteur à bille (avec un fonctionnement similaire avec celui des anciens interrupteur au mercure) raccordable sur une entrée digitale d'un module Arduino ou compatible (non inclus).

Ajoutez un capteur d'inclinaison (ou de fortes secousses) à votre platine Arduino ou compatible (non livrés). Ce capteur pourra être facilement raccordé sur une entrée digitale d'un module Arduino ou compatible (comme dans l'exemple ci-dessous). Il délivrera un niveau logique (haut ou bas) suivant son inclinaison.

- Idéal pour l'évaluation comme capteur d'alarme, antivol, etc...

Caractéristiques:

• Tension d'utilisation: 5 Vcc
• 3 broches (Signal / + / -) au pas de 2,54 mm
• Trous de fixation: Ø 2 mm (entraxe 10 mm)
• Dimensions: 25 x 15 mm
• Poids: 2 g

Exemple:


Voici ci-dessous un exemple de code source Arduino qui allumera ou éteindra la Led intégrée de ce dernier suivant l'inclinaison du capteur.


******* Début du code *******
// déclaration et initialisation des branchements de l'arduino
int Led=13;         // Led en pin 13 qui correspond aussi à celle intégrée de l'Arduino
int buttonpin=3;   // capteur de chocs en pin 3
int val;
void setup()

{
// déclaration des différents capteurs en entrée ou en sortie
pinMode(Led, OUTPUT);       // Led déclarée en sortie
PinMode(buttonpin, INPUT);  // Capteur d'inclinaison déclaré en entrée
}

void loop()
{
val=digitalRead(buttonpin);    // lecture de la valeur de l'entrée capteur choc
if(val==HIGH)
{
digitalWrite(Led, HIGH);     // Allume la Led
}
else
digitalWrite(Led, LOW);   // Eteind la Led
}
}
******* Fin du code *******
