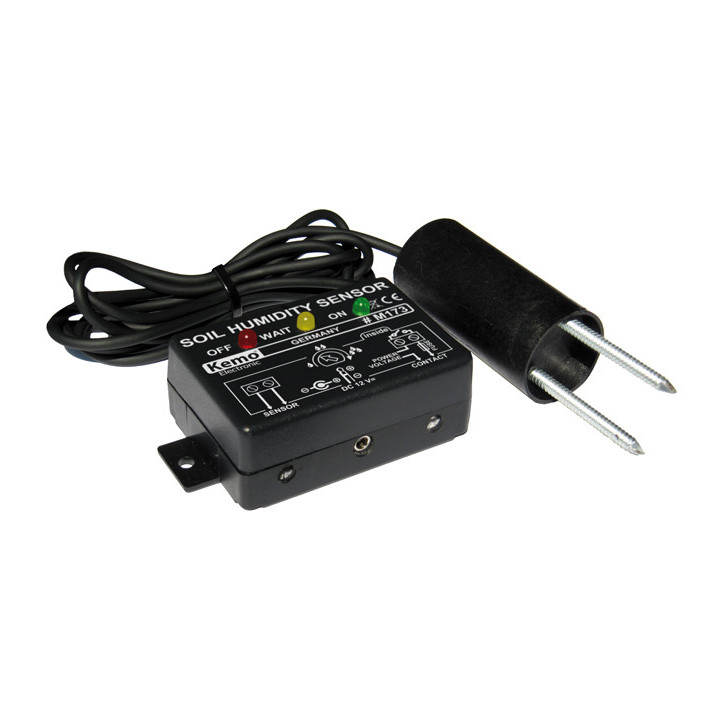

Module capteur d'humidité de sol Kemo® M173

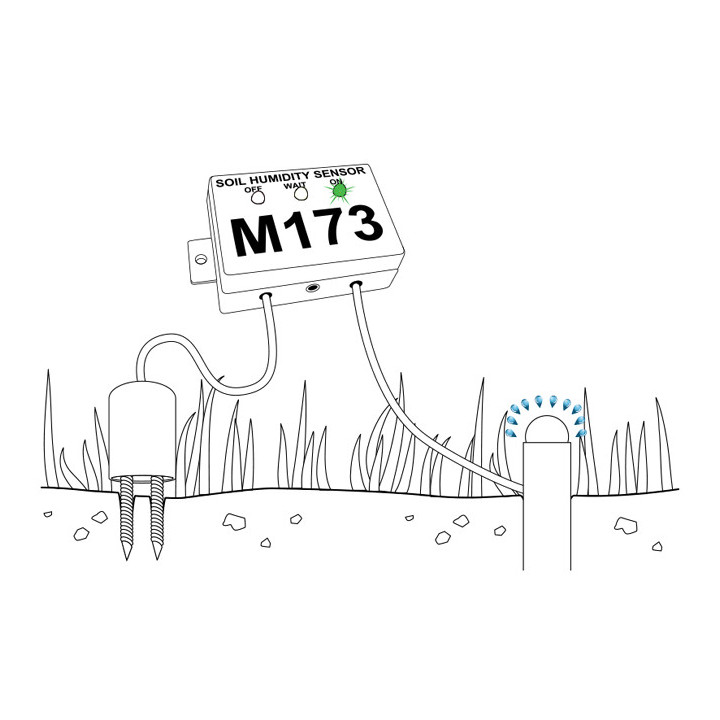

Le module M173 de chez Kemo® sera capable de déclencher un relais pour activer une charge basse tension (pompe à eau, pompe d'aspiration, éclairage, etc...) lorsque le sol est sec et s'éteint lorsqu'il y a suffisamment d'humidité dans le sol. Le capteur déporté (livré) doit être enterrée dans le sol à la profondeur souhaité (où la mesure doit être effectuée) et doit être relié au module par son câble intégré (2 m), le câble du capteur peut cependant être prolongé jusqu'à 20 m avec un câble à 2 conducteurs.

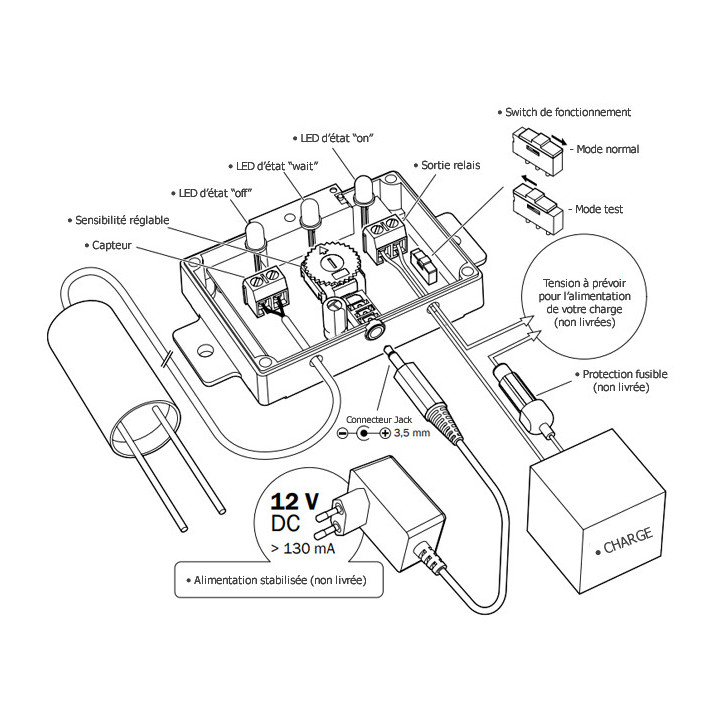

L'appareil est prévu pour fonctionner depuis une tension 12Vcc stabilisée (> 130 mA depuis une entrée jack femelle 3,5 mm).

Si la plante doit être arrosée à certaines heures de la journée ou en semaine uniquement, veuillez placer une minuterie du commerce (non livré) avant la prise d'alimentation et programmez-la en conséquence. Le module capteur d'humidité du sol commence à fonctionner dès qu'il est alimenté.

En mode normal, le module mesure la présence d'humidité dans le sol toute les 18-30 minutes et active ou pas sa sortie pendant cette même durée.
En mode test, le module active sa sortie tant que le sol n'est pas suffisamment humide.


Caractéristiques:

• Alimentation: 12 Vcc (> 130 mA, jack mono 3,5mm) à prévoir
• Relais: 1 x NO (max. 3A / 25Vcc)
• Avec switch de fonctionnement: normal - test
• Durée d'activation: 18 - 30 mn env.
• Capteur d'humidité de sol déporté sur 2 m de fils (livré)
• Sensibilité réglable
• Raccordement capteur et charge: borniers à vis
• Distance max. de raccordement: 20 m env.
• 3 leds d'état (marche / arrêt / pause)
• 2 trous de fixation

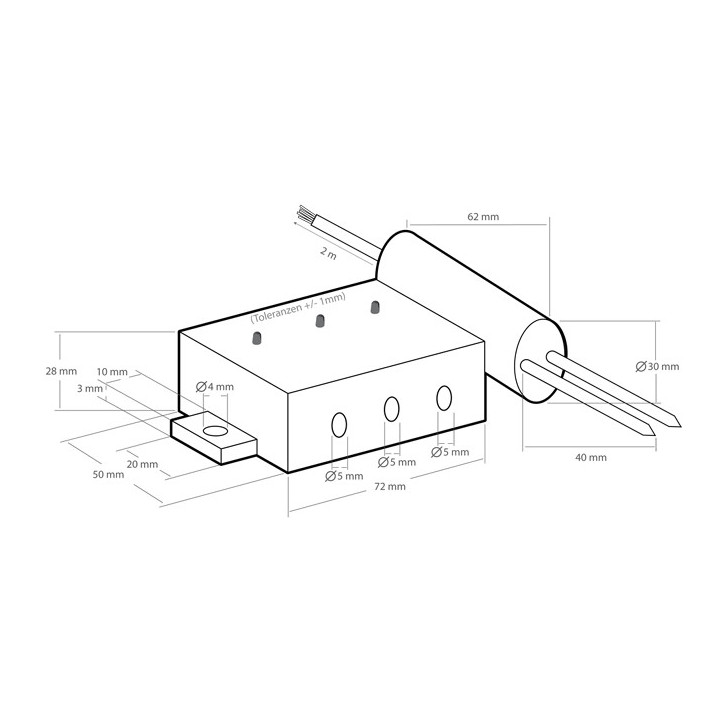

• Dimensions module: 72 x 50 x 30 mm
• Dimensions capteur: Ø 30 x 60 mm + 2 broches en acier inoxydable Ø2,1 x 51 mm env.

Ce capteur est uniquement dédié pour un usage ludique. Il n'est pas conçu, ni prévu pour être intégré au sein d'une application de surveillance de niveau d'eau au sein d'un bâtiment.

Le relais de ce module n'est pas conçu, ni prévu, ni autorisé pour piloter des dispositifs alimentés sous une tension supérieure à 25 V.
