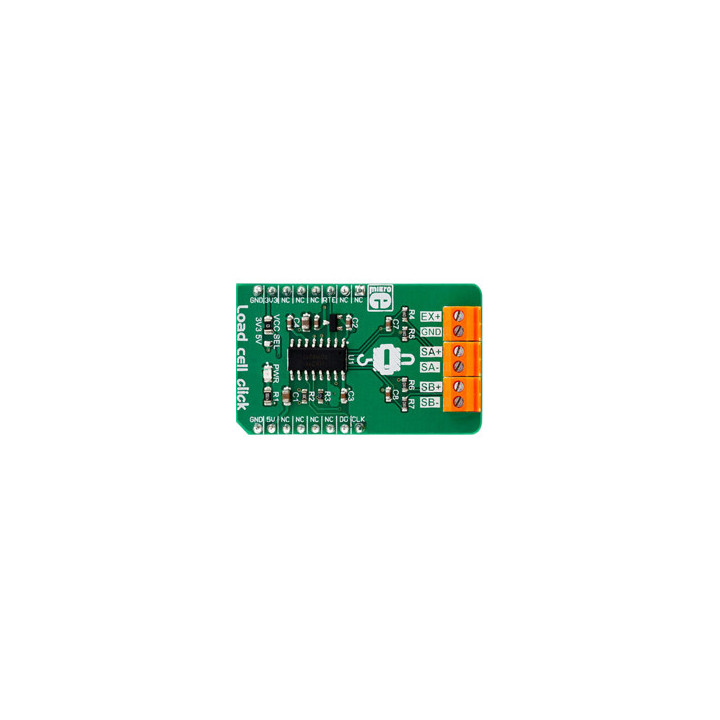

Module capteur charge MIKROE pour microcontrôleur GPIO

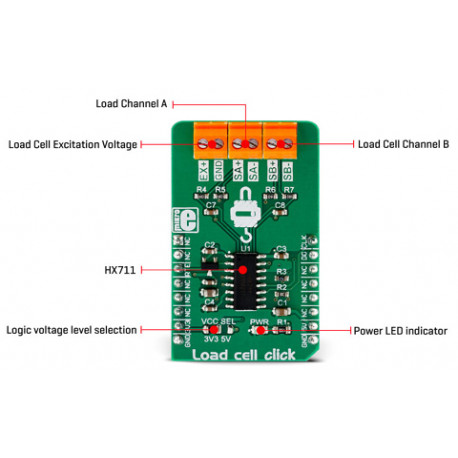

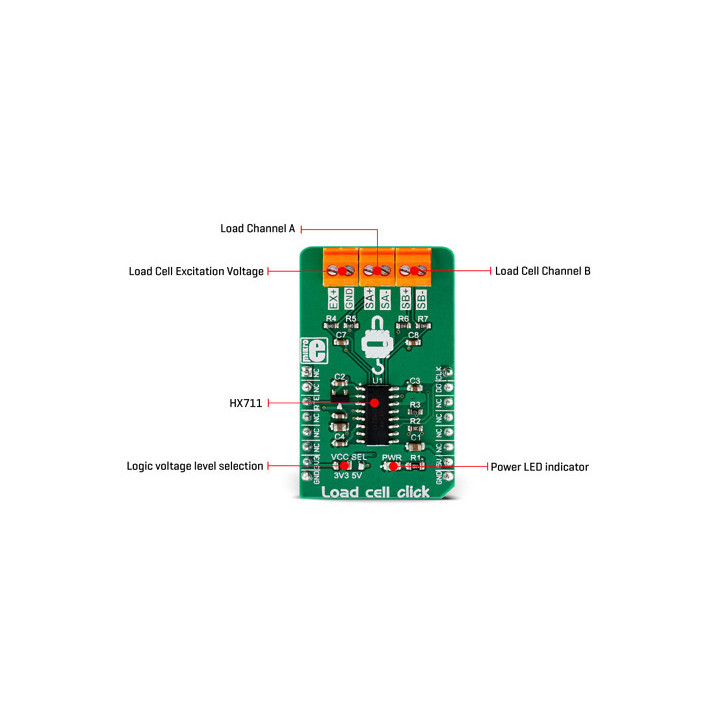

Spécialement conçu pour fonctionner avec les capteurs de force/charge à jauge de contrainte, le module Click Board Load cell de chez MikroElektronika, basé sur une circuit spécialisé ADC 24 bit (HX711) permettant de mesurer avec précision le poids d'un objet à l'aide d'un microcontrôleur.

Ce module permet de mesurer des tensions différentielles de ±20 V ou ± 40V grâce à ces deux canaux différentiels de 24 bits avec amplificateur de gain programmable à faible bruit (entrée A à gain 64 ou 128, entrée B avec gain de 32)

• Niveau logique: 3,3V ou 5V (sélection par pont de soudure)
• Compatible capteur de charge/force à jauge de contrainte
• Convertisseur ADC 24 bits HX711
• 2 entrées différentielles sur bornes à vis (gain x32 / x64 ou x128)
• Compatible mikroBUS™
• Interface: GPIO
• Dimensions: 42,9 x 25,4 mm
• Poids: 20 g

Vous trouverez sur le site de MikroElektronika des exemples de programmes dédiés aux PIC, PIC32™, dsPIC30/33 & PIC24, AVR, FT90x et ARM avec les compilateurs "C" (mikroC), "PASCAL" (mikroPascal), "BASIC" (mikroBASIC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

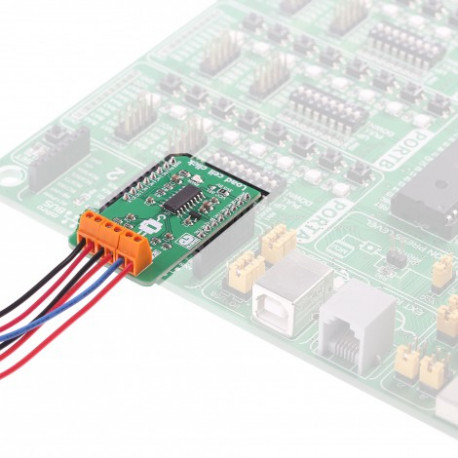

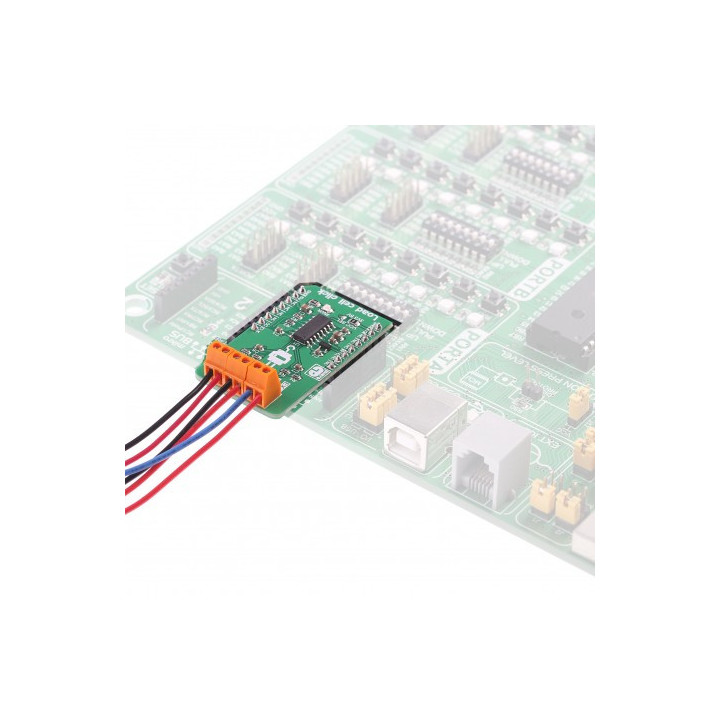

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™


Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
