Module de transmission Bus CAN pour XIAO 105100001

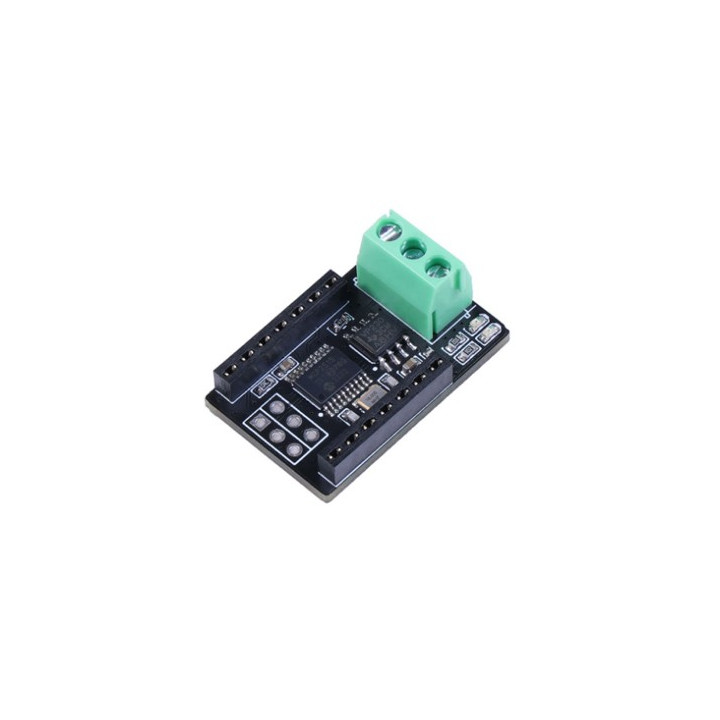

Module CAN Bus pour XIAO 105100001

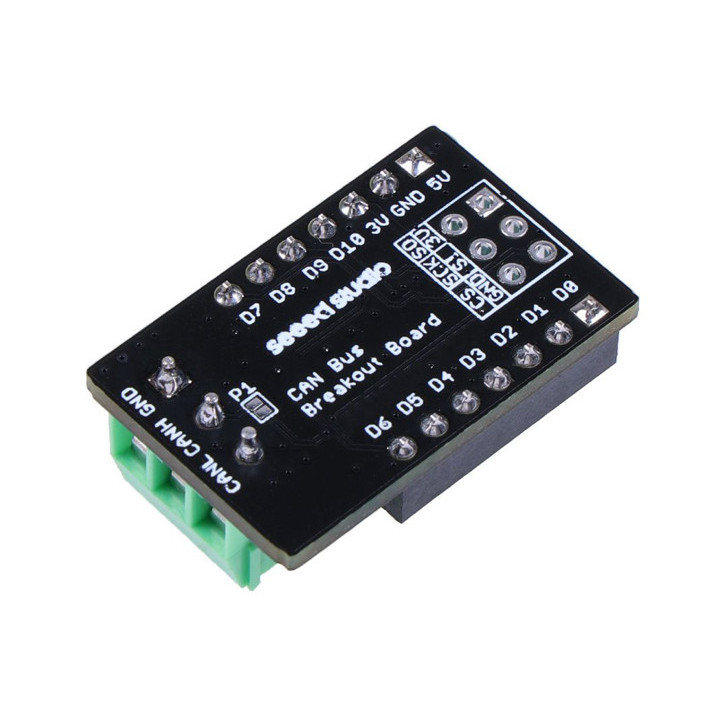

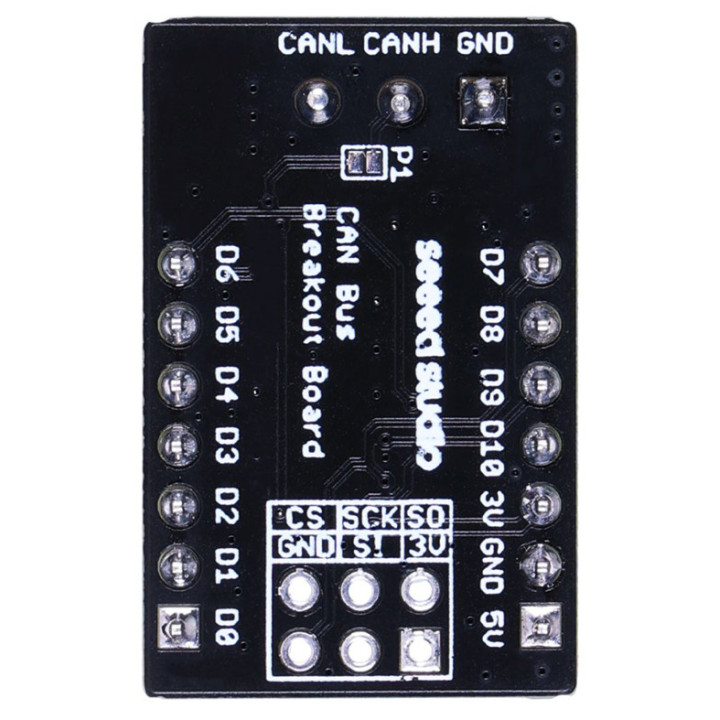

Vue de dessous du Module CAN Bus pour XIAO 105100001
    Module CAN Bus pour XIAO 105100001
    Vue de dessous du Module CAN Bus pour XIAO 105100001
    105100001
    Disponible
    12,00 € TTC
    10,00 € HT

    Dont 0,04 € d'eco-participation déjà incluse dans le prix

    Le module Seeed Studio CAN Bus Breakout Board est une carte d'extension permettant d'ajouter un Bus CAN de façon transparente sur vos cartes Seeed Studio XIAO (non livrées).

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos

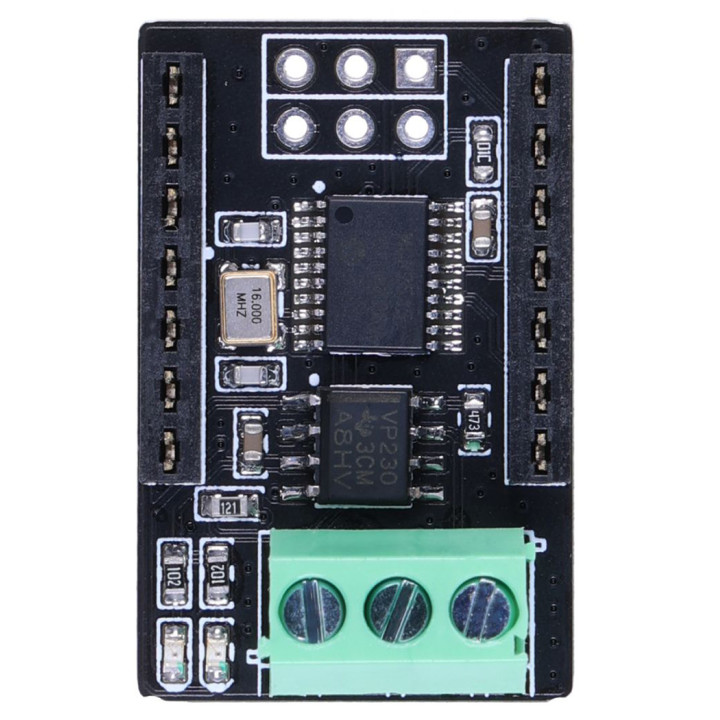

    Le module Seeed Studio CAN Bus Breakout Board est une carte d'extension compatible avec toutes les cartes de développement XIAO. il permet l'intégration de communication transparente et efficace sur un bus CAN depuis un contrôleur MCP2515 et des puces émetteur-récepteur SN65HVD230 sur la carte d'extension.

    Description du module CAN Bus pour XIAO

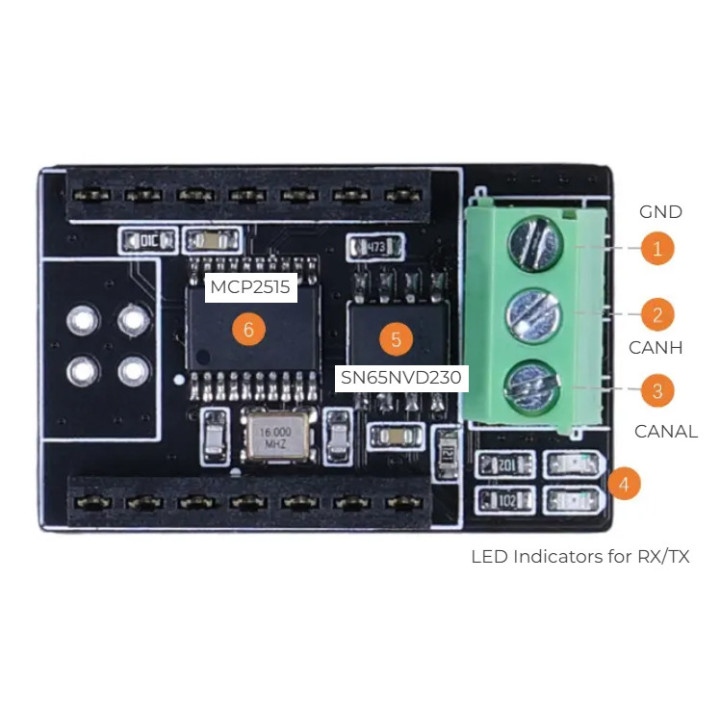

    Equipé de deux supports femelles pour recevoir un module Seeed Studio XIAO (non livré), le module Seeed Studio CAN Bus intègre une puce MCP2515 offrant un contrôle et une gestion fiables de la communication du bus CAN et une puce SN65HVD230 qui assure une conversion précise du signal et une communication fiable sur le bus CAN.

    Le raccordement des lignes CANH et CANL sont facilement accessibles depuis des borniers à vis 3 broches, permettant une connexion facile au bus CAN.

    Deux leds indiquent l'état des transmissions RX / TX.


    Domaines d'applications:
    - Projets automobiles
    - Systèmes de contrôle industriels
    - Robotique
    - Applications IoT


    Caractéristiques techniques du module CAN Bus pour XIAO:

    • Alimentation : via module XIAO (non livré)
    • Interface de communication : CAN Bus (Controller Area Network)
    • Contrôleur CAN : MCP2515
    • Transceiver CAN : SN65HVD230
    • Deux leds d'état (RX/TX)
    • Raccordement du Bus CAN sur bornier à vis 3 broches (CANH / CANL / GND)
    • Support femelle 2 x 7 broches pour recevoir un module XIAO (non livré)

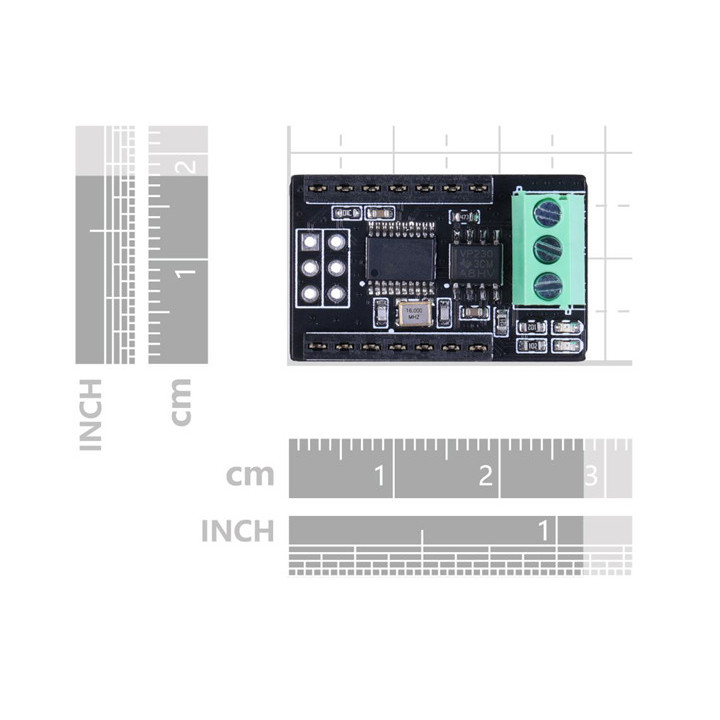

    • Dimensions: 21,0 x 17,8 mm
    Schéma de la platine
    Guide de démarrage
    Librairie Arduino
