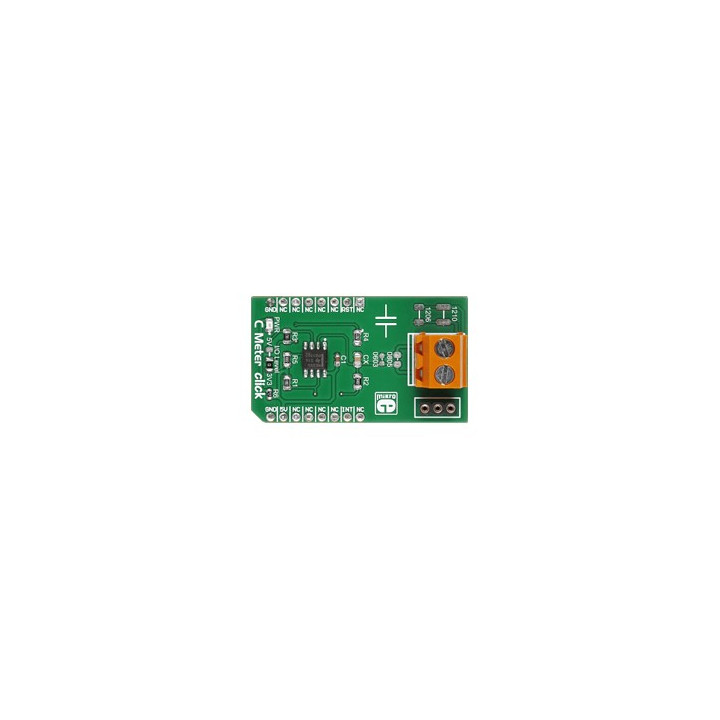

Module C Meter click

Ce module Click Board à base de NE555 vous permettra de mesurer vos condensateurs à l'aide de votre microcontrôleur grâce aux 4 emplacements prévus sur ce dernier.

Le raccordement de vos condensateurs se fait par un borniers à vis, un connecteur femelle 3 plots pour pas 2,54 ou 5,08 mm et 2 emplacements CMS au format 1206 et 1210.

La valeur est ensuite récupérable sous la forme d'un signal carrée dont la fréquence dépendra de cette dernière. Cette valeur peut ensuite être déduite au moyen d'un algorithme simple (voir exemples de code Libstock).

Les borniers à vis pourront aussi être utilisés pour y connecter des sondes de mesures par exemple.

Des exemples de programmes dédiés aux PIC, AVR, FT90x, PIC32 et ARM avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.





Bien que le module soit destiné à être alimenté sous une tension de 5V, la platine peut fonctionner avec des niveaux logiques 3,3V ou 5V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2376 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2376 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "C Meter Click"
*
*************************************************************************
* La valeur de la capacité est affichée sur le moniteur série. Attention,
* les valeurs des condensateurs doivent être comprises entre 1nF et 4700 uF
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "C Meter Click" (Réf.: MIKROE-2376) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
************************************************************************/

// Affectation des broches
#define INT 2 // broche de sortie du module

unsigned long duree=0;
float capacite;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
pinMode(INT, INPUT); // configuration de la broche en entrée
}

void loop()
{
duree = pulseIn(INT, LOW, 200000000); // mesure de la durée à l'état bas du signal
capacite=duree/(0.693*51000); // calcul de la capacité
// Affichage
Serial.print("Duree etat bas=");
Serial.print(duree);
Serial.println("us");
Serial.print("Capacite=");
Serial.print(capacite);
Serial.println("uF");
delay(1000);
}
