Module Button R click

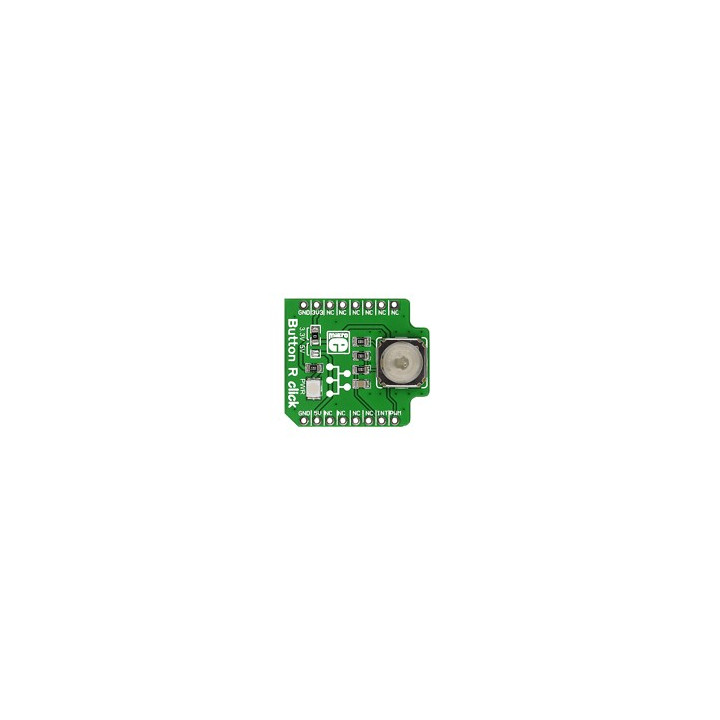

Ce petit module "click Board" intègre un bouton-poussoir transparent avec une led rouge présente dans le corps de ce dernier.

La led est gérée indépendamment de l'état du bouton poussoir afin qu'il vous soit possible de l'allumer ou de la faire clignoter ou de faire varier son intensité lumineuse en fonction des besoins de vos applications.




Le module s'alimente uniquement en 3,3 V ou 5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™





Enfichez le module MIKROE-1901 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1901 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Button R Click"
*
*************************************************************************
*  L'état du bouton est affiché dans le moniteur série et la led clignote
*  pendant 1 s après chaque appui.

* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Button R Click" (Réf.: MIKROE-1901) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)

* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*

************************************************************************/

// Affectation des broches
#define LED 6
#define BP 2

void setup()
{
pinMode(BP,INPUT); // configuration de la broche en entrée
pinMode(LED,OUTPUT); // configuration de la broche en sortie
Serial.begin(9600); // initialisation du moniteur série
}

void loop()
{
if (digitalRead(BP)==HIGH) // si BP est actif
{
Serial.println("Le bouton poussoir est actif");
for (int i=0;i<10;i++)
{
digitalWrite(LED,HIGH); // allumage de la led
delay(50);
digitalWrite(LED,LOW); // extinction de la led
delay(50);
}
}
else
{
Serial.println("Le bouton poussoir est inactif");
}
}
