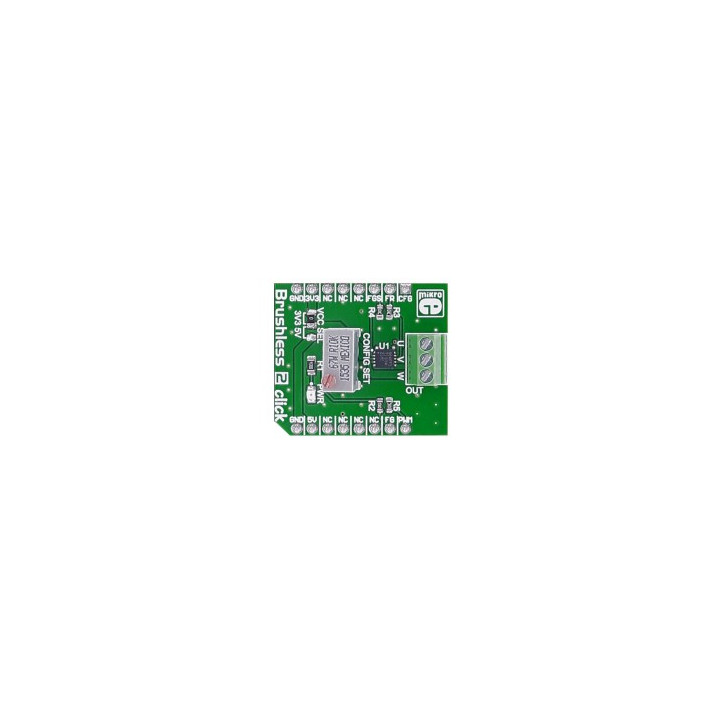

Module Brushless 2 click MIKROE2754 - Contrôleur moteur triphasé PWM

Le DRV10964 est un drivers de moteur brushless triphasé (BLDC) avec MOSFET de puissance intégré. Il est spécialement conçu pour les applications de commande de petit moteur haute efficacité, faible bruit et nécessitant très peu de composants externes.

Le DRV10964 intègre une fonction de détection de blocage intelligente, combinée à d’autres circuits de protection internes pour garantir un fonctionnement en toute sécurité.

Le moteur BLDC 3 phase (non livré) se raccorde sur un borniers à vis. La vitesse est gérée via un signal PWM avec un retour d'information (broche INT), ainsi vous pourrez connaître avec précision la vitesse du moteur.

Le module est prévu pour être alimenté sous 3,3V à 5V.

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
