Module Bluetooth BLE 5 Click - PAN1760A

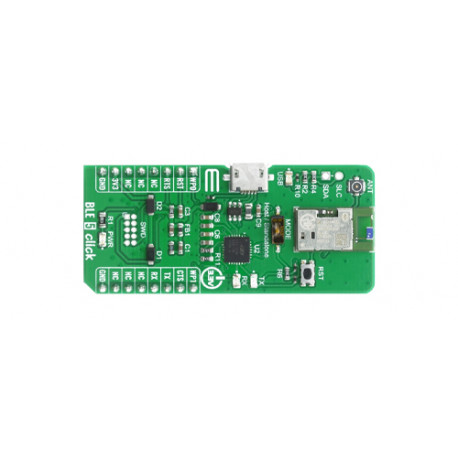

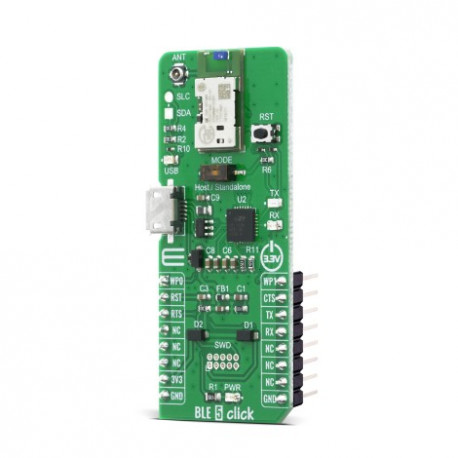

Le module BLE 5 Click est un Click board ™ basé sur le PAN1760A, un module de Panasonic qui possède des fonctionnalités impressionnantes, notamment le fait qu'il est compatible Bluetooth 4.2 basse consommation avec processeur ARM Cortex-M0 avec interface SWI (Single Wire Debug). Le module Click board ™ peut être utilisé en mode AT-Command ou Host pour une intégration très simple de la connectivité Bluetooth dans les produits existants, ou en mode autonome.

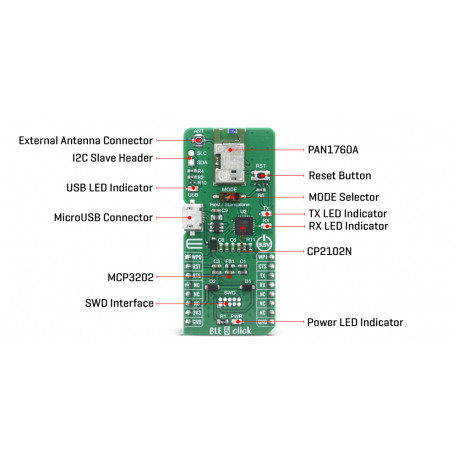

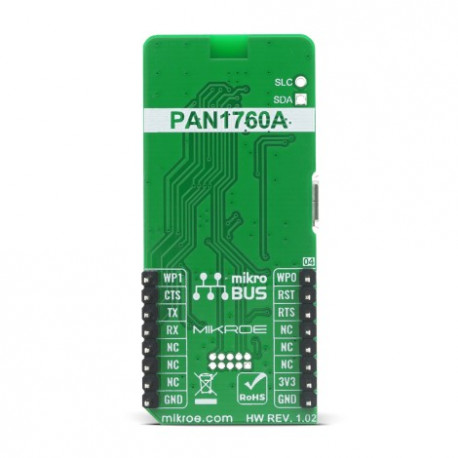

Le module BLE 5 Click en mode AT-Command ou Host Click board ™ Outre les UART RX, TX, RTS et CTS couramment utilisés, le module BLE 5 Click possède également des broches WP0 et WP1, qui sont acheminées vers les broches PWM et AN du mikroBUS ™ socket, respectivement. Le module PAN1760A contient une antenne interne avec une sensibilité de réception de -93 dBm, et la carte clic BLE 5 dispose également d'un connecteur SMA afin qu'elle puisse être équipée de l'antenne 2,4 GHz appropriée.

Avec son mode autonome, ses 256 Ko de mémoire flash et 83 Ko de RAM pour l'application utilisateur, le module BLE 5 click peut être utilisé pour de nombreuses applications sans nécessiter de processeur externe, ce qui permet d'économiser sur les coûts, la complexité et l'espace. La consommation électrique de pointe de seulement 3,6 mA en mode Tx et Rx permet des fonctionnalités sans fil avancées dans les applications IoT, médicales et industrielles sans compromettre la durée de vie de la batterie.

Le module BLE 5 click est équipé d'un connecteur USB - micro B. Il permet au module d'être alimenté et configuré par un ordinateur personnel. Le CP2102N IC est une interface USB vers UART hautement intégrée, de Silicon Labs. Cet IC ajoute la communication USB vers UART pour les applications intégrées, s'enregistrant comme port COM virtuel, une fois les pilotes requis installés. Outre le CI d'interface USB vers UART hautement intégré, ce module Click board ™ est équipé de la protection ESD supplémentaire pour le port USB, ainsi que des LED de signalisation requises (RX, TX, LED d'alimentation).

Le module est prévu pour être alimenté sous une tension de +3,3 V.


Du code source pour les modules Click™ Board !

Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
