Module BitMaker pour système Grove et microbit

Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé). Il est remplacé par la version BitMaker V2.

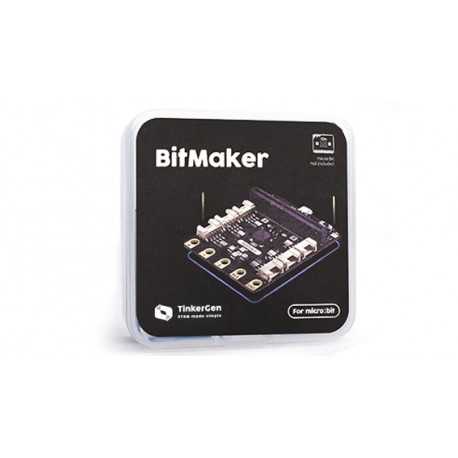

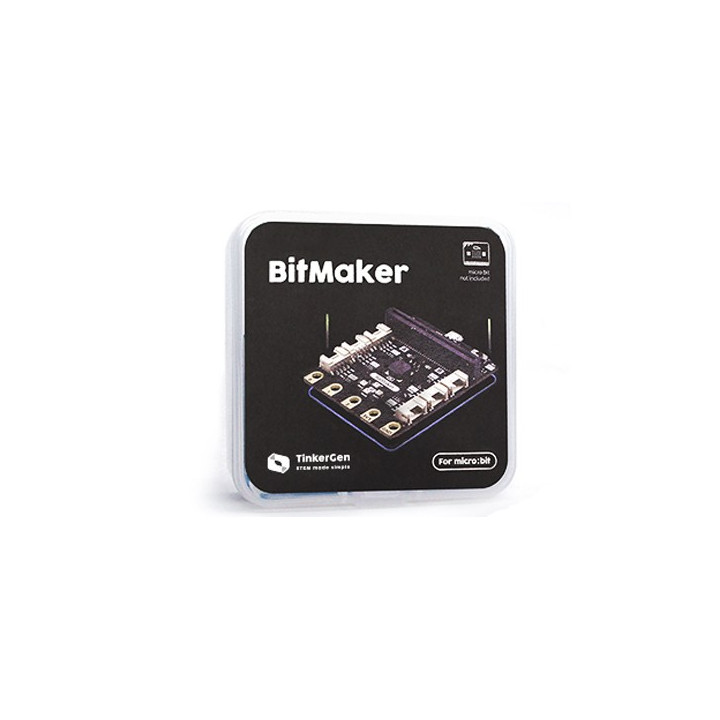

Livrée dans une boite de rangement en plastique, la platine BitMaker est spécialement conçue pour recevoir une carte micro:bit (non incluse) via son connecteur Edge ainsi que des modules au format Grove.

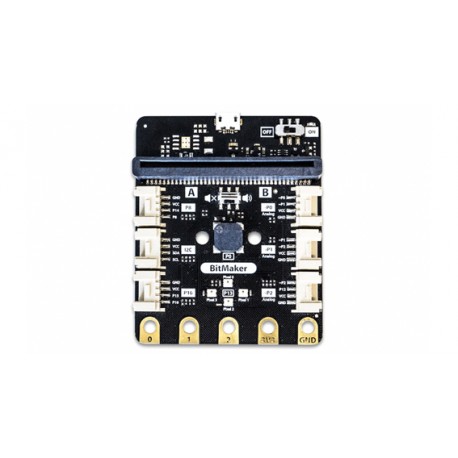

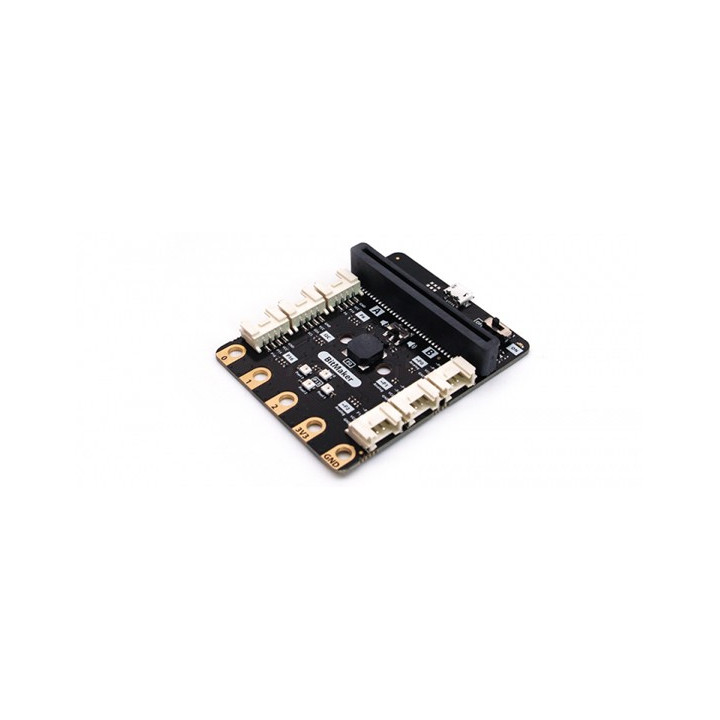

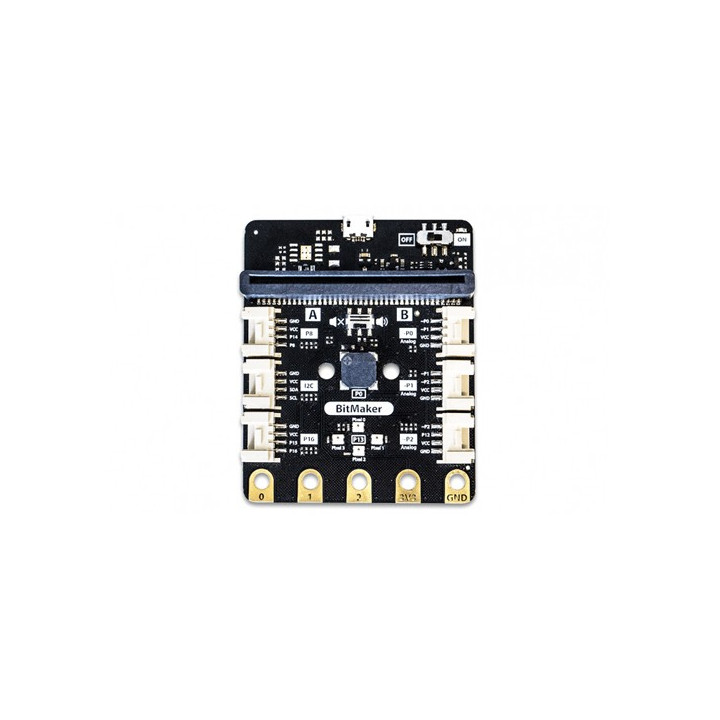

A cet effet le module est équipé de 6 connecteurs Grove (reprenant les ports P0/P1, P1/P2, P2/P12, P8/P14, P16/P15 et I2C de votre carte micro:bit) ce qui vous permettra d'ajouter très facilement et rapidement (sans aucune soudure) des capteurs et autres modules Grove du fabricant Seeed afin de réaliser ainsi des applications passionnantes.





Le module reprend également les broches P0, P1, P2, 3V3 et GND depuis 5 pastilles Ø 4 mm pour fiches bananes ou pinces crocodiles (non livrées).

A noter que le module BitMaker intègre également un buzzer (pour la génération de bruitage), un connecteur microUSB (qui permettra uniquement d'alimenter vo cartes micro:bit et Grove depuis un cordon USB ou une source d'alimentation à prévoir), un interrupteur M/A ainsi que de 4 Leds RVB adressable (compatible NeoPixel®).

- Existe également en version "Lite" avec uniquement 3 connecteurs Grove, sans Leds RVB mais avec reprise des GPIO sur pastilles (pas 2,54 mm).


Caractéristiques:

• Boite de rangement en plastique
• Alimentation: 5 Vcc (via connecteur micro-USB)
• Courant supporté max. : 1,5 A (avec protection contre les sur-intensités)
• Interface Grove: 6 connecteurs (P0/P1 - P1/P2 - P2/P12 - P8/P14 - P16/P15 -I2C)
• Broches P0, P1, P2, 3V3, GND disponibles sur pastilles Ø 4 mm (pour fiche banane ou crocodile)
• Buzzer et interrupteur M/A intégré
• 4 Leds RVB adressables
• Dimensions: 57 x 70 mm
• Poids: 40 g

Notes:
- Votre micro:bit doit IMPERATIVEMENT être insérée dans le bon sens (matrice côté connecteurs Grove) afin d'éviter une inversion de polarité
- Le connecteur microUSB ne permet pas de téléverser votre programme dans le micro:bit
