Module biométrique SFM3020 pour empreintes digitales avec capteur optique

Idéalement conçu pour des applications de contrôle d'accès (gestion horaire du personnel, gestion des accès des élèves à la cantine, etc...). Il se caractérise par un excellent rapport qualité / performance / prix.

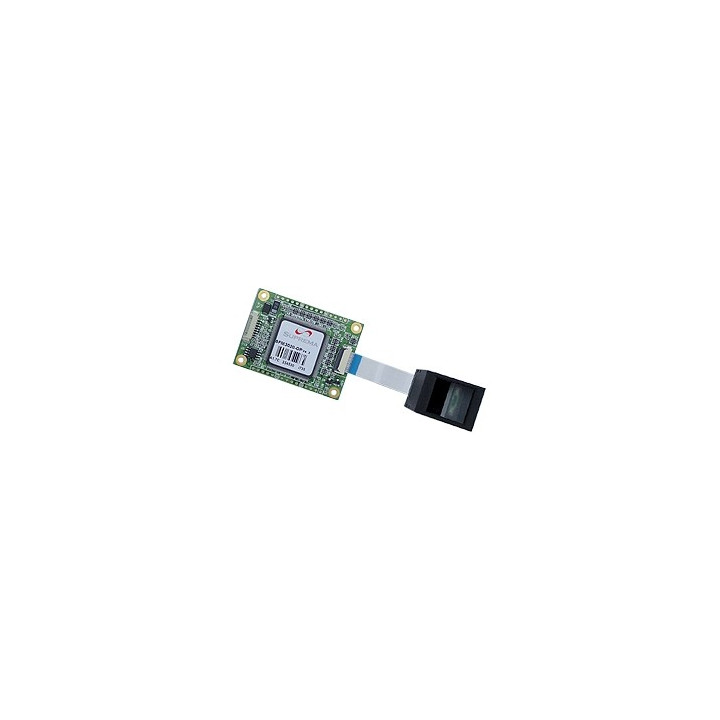

Le module se présente sous la forme d'un circuit électronique et d'un capteur optique (500 dpi) relié par un câble plat. Conçue sur la base d'un très puissant DSP cadensé à 400 MHz, la platine électronique dispose de 2 emplacements pour des connecteurs femelles au pas de 2.54 mm (livrés en option) permettant l'interfaçage avec votre système de commande (microcontrôleur, module CUBLOC, PICBASIC, ROVIN, etc... ou encore avec un PC en ajoutant un circuit de mise à niveau).





Une simple liaison série suffit pour dialoguer avec le module "SFM3020-OP", laquelle vous permettra par le biais de commandes ASCII d'activer de très puissantes fonctions pré-programmées afin de pouvoir faire l'acquisition d'empreintes, récupérer leur "image", vérifier si une empreinte est en mémoire, etc... Le module dispose également de 8 broches "d'entrées/sorties" programmables pouvant être activées selon les besoins de votre application.





Caractéristiques
- Optimisation de la vitesse et performance de l'autentification.
- Capteur optique "robuste" (résolution 500 dpi)
- Très bonne image de l'empreinte digitale permettant une authentification exceptionnelle
- "Taille" de l'image: 280 x 320 pixels
- Dimensions zone du capteur: 16 x 19 mm






Caractéristiques:
CPU 400 MHz DSP
Flash memory 1 MB
EER < 0.1%
Enrollment time 800 msec
1:1 Verification time 800 msec
1:1000 identification time * 970 msec
Template size 256 ~ 384 Bytes (configurable, 384 Bytes default)
Template capacity 1,900 at 1 MB flash
Host communication Asynchronous serial, CMOS level (3.3V) 9600/19200/38400/57600/115200 bps
External I/O 8 ports, configurable digital I/O. Easy to program custom configuration of I/O events and signal patterns
Encryption 256 bit AES (fingerprint data protection)
Supply voltage 3.3 Vdc regulated
Size 55 x 40 x 8 mm (L x W x H)
Sensor type Optical
Resolution 500 (dpi)
Sensing area 16.0 x 19.0 (mm)
Image size 280 x 320 (pixel)

* average 1:1000 genuine identification time including feature extraction time


A noter que nous proposons également si nécessaire un starter-kit optionnel pour ce module (en bas de page) afin de simplifier et d'accélérer sa mise en oeuvre.
