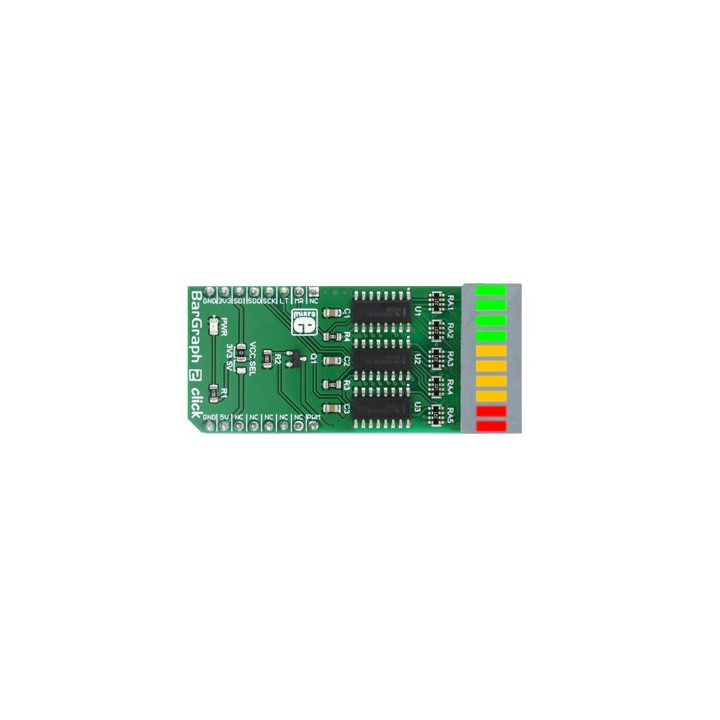

Module Bargraph 2 Click MIKROE3021 - Multicolore LED Interface SPI

Idéal pour des applications de visualisation, le module Bargraph 2 Click vous permettra par exemple d'afficher (en association avec des capteurs adéquats) un niveau sonore, de tension,de courant et autres informations via un bargraph multicolore à 10 leds.

Chaque Led pourra être allumée en vert, orange ou rouge. Ce dernier est pilotable via une interface SPI (pour le pilotage des Leds) et PWM (pour le pilotage de la luminosité).





Des exemples de programmes dédiés aux PIC avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Le module est destiné à être alimenté sous une tension de 3,3 V ou +5 V (sélection par pont cavalier CMS sur le circuit imprimé).


Caractéristiques:
- Barregraphe multicolore à 10 leds
- Alimentation: 3,3V ou 5V
- Interface SPI et PWM
- Compatible mikroBUS
- Dimensions: 57,15 x 25,4 mm

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
