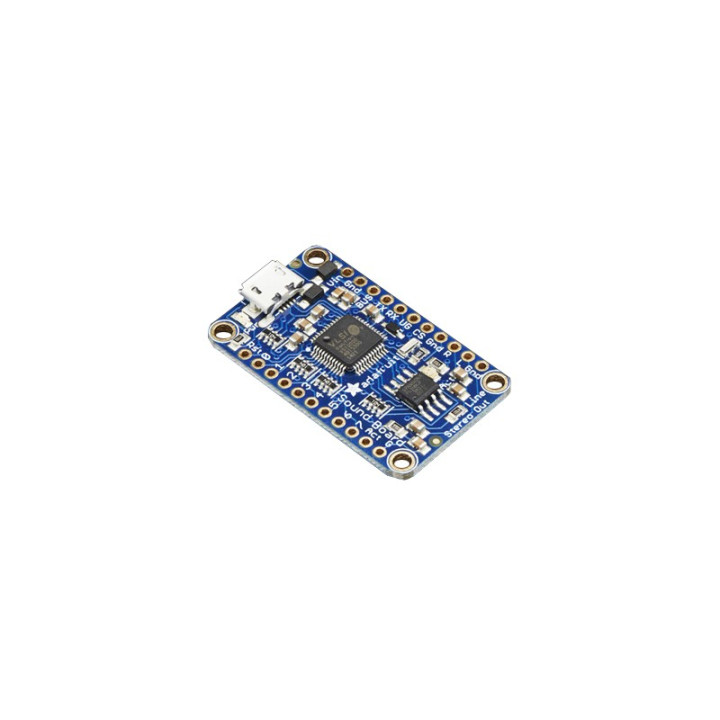

Module Audio FX Mini Sound Board

Voici une platine parmi les plus compacte du marché (38 x 23 mm) qui vous permettra de diffuser des sons, effets sonores et autres fichiers musicaux aux format WAV ou OGG sans avoir besoins nécessairement d'un microcontrôleur externe (bien qu'il soit possible de la piloter via un port UART 9600 bauds) grâce à 5 fonctions de déclenchement intégrées et ses 8 entrées pour boutons poussoirs externes (non inclus). Prévue pour fonctionner de 3V à 5,5Vcc, elle pourra donc être alimentée par 2 ou 3 piles 1,5V par exemple et sera parfaite pour des applications embarquées.

La platine Adafruit Audio FX Mini Sound Board intègre une mémoire de masse de 2MB accessible directement depuis un connecteur microUSB (vous n'avez donc pas besoins d'y ajouter une mémoire externe comme une carte microSD comme sur la plupart des modules audio de ce type qui intègre généralement un slot pour carte mémoire). Il vous suffira donc simplement de la brancher à votre PC avec un câble USB (non inclus) et d'y glisser déposer vos fichiers.

Bien que la platine supporte uniquement les formats audio WAV et OGG (pouvant aller jusqu'à 44,1KHz 16 bit Stéréo), mais pas les fichiers MP3, vous pourrez trouver facilement sur internet des convertisseurs gratuit MP3 vers OGG.



La platine est livrée avec 2 barrettes mâles au pas de 2,54 mm (à souder par vos soin), permettant d'insérer cette dernière sur une breadboard.


5 fonctions de déclenchement automatisé sont possibles en renommant simplement le nom des fichiers:

- Basic Trigger: nommez le fichier en Tnn.WAV ou Tnn.OGG pour que la lecture se lance une fois lorsque la broche de déclenchement correspondante nn est momentanément connectée à la masse.

- Hold Looping Trigger: nommez le fichier en TnnHOLDL.WAV ou TnnHOLDL.OGG pour que la lecture audio se lance en boucle tant que la broche de déclenchement nn reste maintenu à la masse et s'arrête quand elle est relâchée.

- Latching Loop Trigger: nommez le fichier en TnnLATCH.WAV ou  TnnLATCH.WAV.OGG pour que la lecture audio se lance en boucle quand la broche de déclenchement nn est momentanément mis à la masse et s'arrête quand elle de nouveau connectée à la masse

- Play Next Trigger: permet de lire jusqu'à 10 fichiers (en commençant par le 1er) les uns après les autres en les renommant de TnnNEXT0.WAV à TnnNEXT9.WAVE ou.OGG lorsque la broche de déclenchement correspondante nn est momentanément connectée à la masse.

- Play Random Trigger: permet de lire aléatoirement jusqu'à 10 fichiers en les renommant de TnnRAND0.WAV à TnnRAND9.WAVE ou.OGG à chaque fois que la broche de déclenchement correspondante nn est momentanément connectée à la masse.


La platine dispose de 8 entrées de déclenchement "trigger" pour connecter des boutons-poussoirs externes (non inclus)



Caractéristiques:

• Alimentation: 3,3 à 5Vcc
• Formats supportés: WAV et OGG
• 2 MB de mémoire Flash
• Supporte Jusqu'à 44,1 KHz 16 bits Stéréo
• Raccordement: 22 pastilles au pas de 2,54 mm (connecteurs mâles à souder livrés)
• 8 entrées de déclenchement
• Sortie UART TTL 9600 bauds
• Librairie Arduino disponible
• 5 modes de déclenchement
• Dimensions: 38 x 23 x 4 mm
• Poids: 3,6 g
