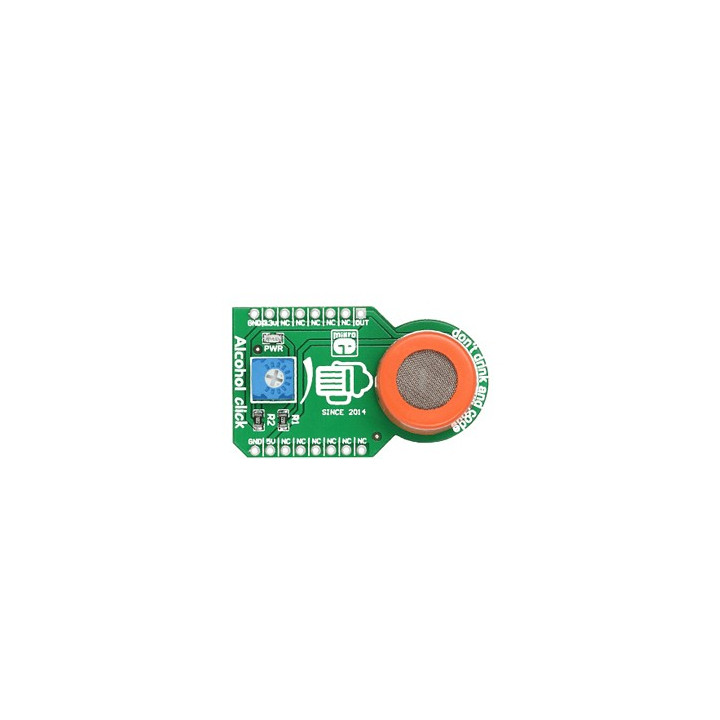

Module Alcohol Click MIKROE1586 pour détection d'alcool sur Arduino

Ce module Click Board intègre un capteur à semi-conducteur de type MQ-3 capable de détecter l'alcool. Ce capteur est équipé d'une surface composée de dioxyde d'étain (SnO2) qui bénéficie d'une conductivité inférieure en présence d'air "pur".

La conductivité du capteur augmentera en présence de gaz d'alcool. Ce dernier pourra être utilisé pour expérimenter des capteurs d'alcool de 0.04 à 4 mg/l. Une résistance ajustable vous permettra de régler la résistance de charge.

Des exemples de programmes dédiés aux PIC, PIC32™ et AVR avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini.






Le module s'alimente en 5 V seulement.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1586 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1586 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "THERMO 2 click"
*
*************************************************************************
* La température est affichée dans le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Alcohol Click" (Réf.: MIKROE-1586) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* 1 Module "Bargraph Click" (MIKROE-1423) inséré sur le support N°2 du shield
*
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*

***********************************************************************/

// Affectation des broches du module Alcohol
#define AN A0 // broche de sortie du module

// Affectation des broches du module Bargraph
#define SDIN 11 // broche DS des 74HC595
#define SCLK 13 // broche SHCP des 74HC595
#define LATCH 9 // broche STCP des 74HC595
#define DISPLAY 5 // broche de validation du bargraph

int valeur;
int led=15;
int MSB;
int LSB;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
pinMode(SDIN, OUTPUT);
pinMode(SCLK, OUTPUT);
pinMode(LATCH, OUTPUT);
pinMode(DISPLAY, OUTPUT);
digitalWrite(DISPLAY,HIGH); // validation du bargraph
}

void loop()
{
valeur=0;
for(int i=0;i<10;i++) // acquisition de 10 échantillons
{
valeur= valeur+analogRead(AN);
delay(10);
}
valeur=valeur/10; // calcul de la valeur moyenne
// Gestion des led du bargraph
if (valeur<199)
{
led=0;
}
if ((valeur>200)&&(valeur<283))
{
led=1;
}
if ((valeur>284)&&(valeur<367))
{
led=3;
}
if ((valeur>368)&&(valeur<451))
{
led=7;
}
if ((valeur>452)&&(valeur<535))
{
led=15;
}
if ((valeur>536)&&(valeur<619))
{
led=31;
}
if ((valeur>620)&&(valeur<703))
{
led=63;
}
if ((valeur>704)&&(valeur<787))
{
led=127;
}
if ((valeur>788)&&(valeur<871))
{
led=255;
}
if ((valeur>872)&&(valeur<955))
{
led=511;
}
if (valeur>956)
{
led=1023;
}
// Gestion du bargragh
LSB=led&0x00FF; // récupération des 8 bit de poids faibles de la variable i
MSB=led&0xFF00; // récupération des 8 bit de poids forts de la variable i
MSB=MSB>>8; // décalage des 8 bits de poids forts pour les mettre au format octet
digitalWrite(LATCH, LOW); // blocage du registre de sortie des 74HC595
shiftOut(SDIN, SCLK, MSBFIRST, MSB); // envoi des 8 bits de poids forts sur le second 74HC595
shiftOut(SDIN, SCLK, MSBFIRST, LSB); // envoi des 8 bits de poids faibles sur le premier 74HC595
digitalWrite(LATCH, HIGH); // déblocage du registre de sortie des 74HC595
// Affichage
Serial.print("Valeur = ");
Serial.println(valeur);
delay(1000); // pause entre deux mesures
}
