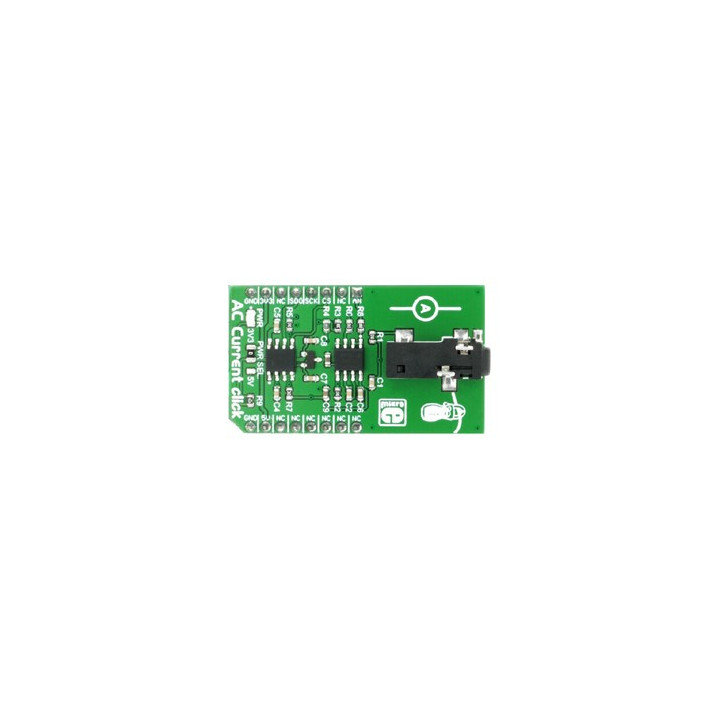

Module AC current click board

Ce module Click Board vous permettra de mesurer des courants alternatifs (AC) circulant dans vos câbles grâce à une sonde externe (non livrée) à brancher sur un connecteur jack 3,5 mm.

Le courant mesuré est transformé en une tension dont le résultat correspond à l'induction électromagnétique du champ magnétique généré dans le câble (à mesurer), à travers lequel passe le courant alternatif. Le courant AC max. mesurable est de 30 A / 1 V.

La mesure de la tension s'effectue via un convertisseur analogique-numérique (ADC) 12 bits MCP3201 à interface SPI dont la tension de référence (2.048 V) provient d'un MCP1501.


Il vous suffira de raccorder une sonde de mesure externe (disponible en option) sur l'entrée jack du module et à la manière d'une pince ampèremétrique, d'entourer le câble à mesurer avec la sonde. Les valeurs mesurées seront récupérables via une interface SPI et analogique d'un microcontrôleur.

Des exemples de programmes permettant un pilotage via une liaison SPI à base de microcontrôleurs ARM™, AVR, dsPIC30/33 & PIC24, FT90x, PIC et PIC32 avec les compilateurs "C" (mikroC), BASIC (mikroBasic) ou PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Exemple d'application du module AC current click (sonde et platine d'interface non livrées)





Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™


Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
