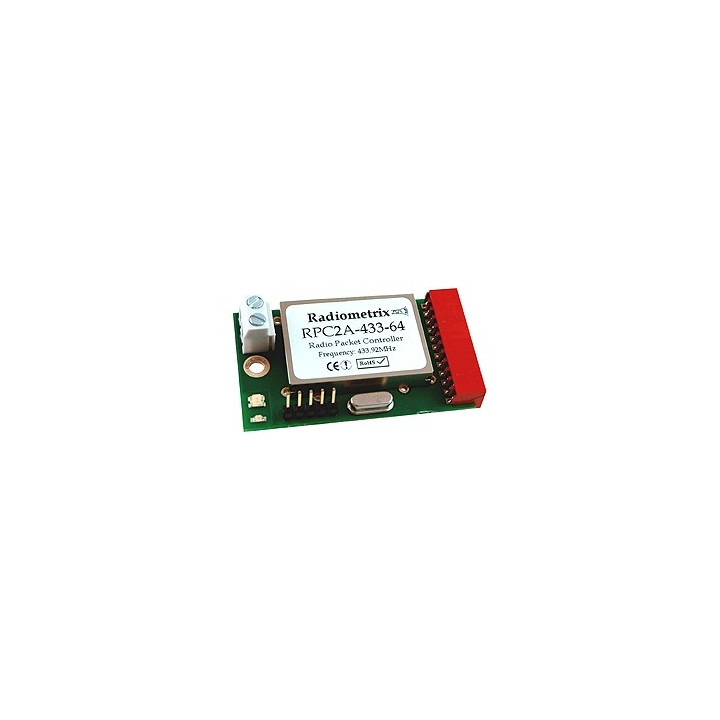

Modem radio Packet RPC2A pour transmission de données 433.92 MHz

Le "RPC2A-433-64" est un module miniature intégrant un transceiver radio half duplex associé à un microcontrôleur de gestion vous permettant de réaliser très simplement des systèmes de transmissions de données "radio" sans avoir à vous soucier de la gestion "radio" proprement dite.


Pour ce faire, il vous suffira simplement de "charger" vos données dans la mémoire du module
"RPC2A-433-64" (par packet max. de 60 octets) via un port parallèle 4 bits (par l'intermédiaire de votre microcontrôleur) pour que ces dernières soient alors transmises (de façon transparente pour l'utilisateur) par voie radio pour être ensuite disponibles dans le buffer de réception de tous les autres "RPC2A-433-64" présents dans la zone de couverture radio. En instaurant un système d'adresse dans les informations envoyées, il est ainsi possible de créer très facilement de puissants





Applications
- Applications Réseaux de transmission de données
- Télécommandes radio avec accusé de réception
- Systèmes de sécurité sans fil
- Systèmes de contrôle de process à distance
- Commande de robots mobiles
- Bornes interactives







 Description du fonctionnement
A la réception d'une série de données par le port 4 bits, le module "RPC2A-433-64" va ajouter à ces dernières une trame de préambule, un bit de start et un code de contrôle d'erreur pour former ainsi un "packet" radio qui sera ensuite codé (pour assurer une plus grande sécurité) et "restructuré" pour assurer une liaison radio optimale. Ce packet radio sera ensuite émis par l'émetteur du transceiver du module "RPC2A-433-64".


Lorsqu'un module "RPC2A-433-64" n'est pas en émission, ce dernier est en attente permanente d'un préambule "valide" en provenance d'un autre "RPC2A-433-64". En cas de détection et après synchronisation sur ce dernier, il va lire et décoder les données ainsi reçues pour les stocker dans une mémoire tampon (en s'assurant au préalable de leur validité, grâce au code de contrôle d'erreur). Dès lors, le module "RPC2A-433-64" ne manquera pas de signaler la présence de ces données à son système de pilotage par le biais d'une sortie spécifique.


Il est également possible de configurer un grand nombre de paramètres (lesquels seront stockés en mémoire EEPROM) visant à l'utiliser dans des cas spécifiques et extrêmes. Vous pourrez également disposer de différents modes de transmission et d'auto-test très facilement activables.

Mode "Idle/Sleep":
Ce mode permet en réception de limiter ou non automatiquement la consommation du module "RPC2A-433-64" en instaurant un cycle répété de 5 ms de réception suivi du passage en mode "power-down" du module pendant une durée comprise entre 22 ms et 2,9 sec paramétrable par programmation (au cours de laquelle il ne reçoit plus rien). Ce mode permet d'obtenir une consommation de l'ordre de 2,95 mA à 0,08 mA suivant la valeur de la temporisation du mode "power-down" sélectionnée.

Mode "Host Transfert":
Ce mode permet de transférer les données depuis votre système de pilotage vers le module "RPC2A-433-64".

Mode "Transfert":
Ce mode entame la procédure d'émission radio avant laquelle, il est possible suivant la configuration apportée sur le "RPC2A-433-64" de lui demander de vérifier si une émission n'est pas déjà en cours afin d'éviter les risques de collision "radio".

Mode "Receive": ce dernier entame la procédure de transfert des données reçues par voie radio vers le système de pilotage du module "RPC2A-433-64".

Il est également possible d'avoir accès à un 9 modes "d'auto-test", vous permettant de valider le fonctionnement des modules "RPC2A-433-64" sans aucun microcontrôleur externe.







Bénéficiant d'un blindage "métallique", le "RPC2A-433-64" suit les normes EMC EN 301 489-3 et EN 300-220-3. La broche "Antenna" du module est destinée à recevoir une antenne externe (non livrée) de type hélicoïdale, "loop" (imprimée sur votre circuit) ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète dans la colonne de droite).




 Dans des conditions standards d'exploitation et suivant les antennes utilisées, un couple de module
"RPC2A-433-64" vous permettra d'atteindre une portée de l'ordre de 300 m à vue sans obstacle en terrain dégagé.
