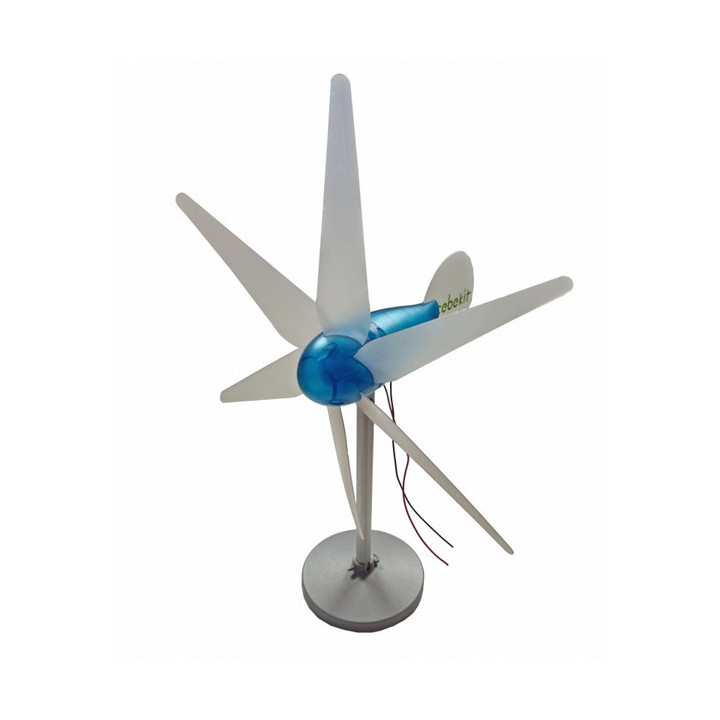

Mini éolienne - génératrice éducative C-0200

Cette éolienne avec socle lourd (pour une bonne stabilité) et mat en aluminium ne nécessite qu'un simple tournevis cruciforme (non livré) pour le montage (aucune soudure n'est à prévoir).

Livrée avec un mini alternateur 3 phases très sensible qui une fois assemblé sur les pales (3 ou 6 pales peuvent être utilisées) ne nécessitera qu'une très faible force pour tourner et générer de l'électricité. Ceci le rend parfait pour une utilisation dans une salle de classe pour un cours d'initiation avec un simple ventilateur par exemple.

La carte électronique de régulation de l'éolienne est équipée d'un connecteur 3 broches (pour y connecter la mini turbine), de diodes de redressement, d'une Led d'état (qui s'allume quand les pales tournent), d'une super capa de 0,35F, de 2 mini interrupteurs à glissière (un ON/OFF pour mettre en marche et arrêter l'éolienne et un pour choisir le mode de fonctionnement de l'éolienne: DIRECT ou NORMAL) et d'une sortie sur borniers à pince (rouge/noir).

Le courant alternatif généré est donc redressée et envoyé à la sortie de deux façons: soit directement ou soit par l'intermédiaire d'une super capa (condenseur haute capacité) avec stockage de l'énergie.

L'éolienne est livrée également avec une carte électronique d'évaluation externe (pour générer des bruits ou des effets lumineux) à relier simplement par 2 fils (rouge/noir) sur les borniers à pince de la carte de régulation de l'éolienne. Cette carte intègre un interrupteur 3 positions, un buzzer (pour générer des sons), une Led fixe et une Led clignotante qui permettra de mettre en évidence et de comparer la puissance des sons et lumières produites selon la vitesse de rotation de l'éolienne.

La nacelle pivotante permettra aussi de mettre en évidence l'influence de la direction du vent grâce à la dérive (empennage) qui peut être montée ou pas.

Nous proposons également en option une carte externe voltmètre à Leds pour mesurer directement la tension de sortie générée par l'éolienne.

Contenu:
- 1 mini turbine 3 phases (arbre avec méplat Ø 3x30 mm)
- 2 coques (nacelle et moyeux) en plastique translucide
- 6 pales en polypropylène souple (145 mm)
- 1 dérive (empennage) en polypropylène souple
- 1 mat en aluminium (200 mm)
- 1 socle lourd de 200g (Ø 110 mm)
- 1 carte électronique pour la turbine
- 1 carte d'évaluation (buzzer, Led fixe et clignotante) sortie sur 2 fils
- 1 goupille en plastique
- Vis et écrous de fixation
- 1 CD-ROM

Attention à bien respecter le sens de montage des fils (polarité + et -) sous peine d'endommager la carte électronique externe


Caractéristiques:

• Puissance max: 2,25W (15V / 0,1A)
• Rapport vitesse/tension: 1000 rpm (5V @ 50mA env.) / 2000 rpm (10V @100mA env.)
• Rotation par minute max. 3000 rpm
• Tension de sortie via la super capa: 6V
• Temps de charge 1mn (avec vent continu de 2,23 m/s)
• Durée d'activation sur super capa: 30 minutes (son) / 5 minutes (led)
• Hauteur 26 cm
• Envergure: 30 cm
• Poids: 600 g

Attention cette éolienne n'est pas un jouet. Son utilisation est strictement réservée aux personnes de plus de 14 ans sous surveillance d'un adulte. Ce dernier contient des petites pièces qu’un enfant plus jeune pourrait avaler ou inhaler.
