Platine MIDI Shield Sparkfun DEV12898 pour arduino Uno

Le Shield Midi DEV12898 dispose de port d'entrée opto-couplé MIDI-IN et de sortie MIDI-OUT. Elle est prévue pour venir s'enficher sur a platine Arduino®.

Ce Shield permet à votre appareil basé sur Arduino d'accéder au protocole de communication MIDI , obsolète mais toujours largement utilisé et bien pris en charge , afin que vous puissiez contrôler des synthétiseurs, des séquenceurs et d'autres appareils musicaux. Le protocole MIDI partage de nombreuses similitudes avec les interfaces série asynchrones standard, vous pouvez donc utiliser les broches UART de votre Arduino pour envoyer et recevoir des messages d'événements MIDI.

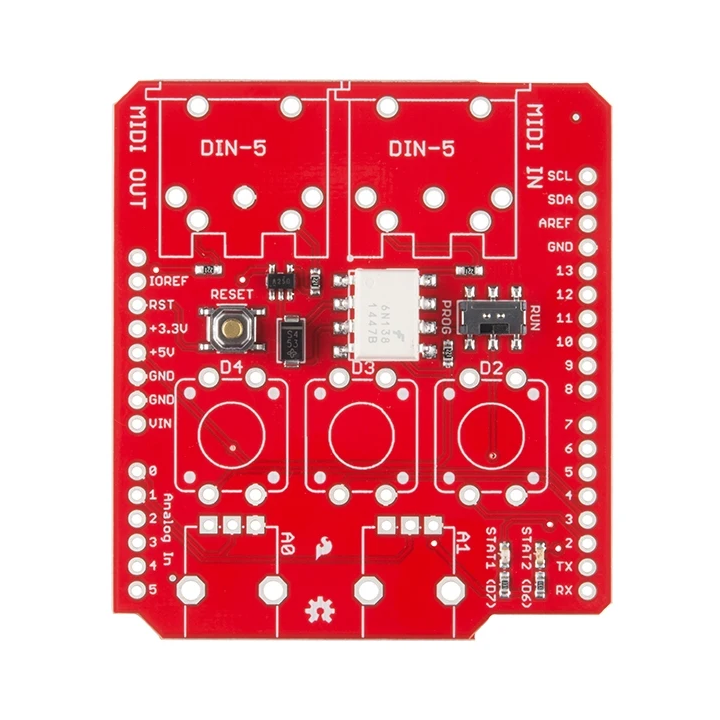

La platine fournit un port MIDI-IN opto-isolé ainsi qu'un port MIDI-OUT. Le blindage MIDI peut être monté directement sur un Arduino, en connectant le MIDI-IN à la broche RX matérielle de l'Arduino et le MIDI-OUT à TX. Les potentiomètres sont connectés aux broches analogiques 1 et 2 et peuvent être utilisés pour contrôler le volume, la hauteur, la tonalité ou tout ce que vous souhaitez. Le blindage est également livré avec trois boutons-poussoirs momentanés, un bouton de réinitialisation et des LED d'état vertes et rouges. Le commutateur RUN/PROG vous permet de programmer l'Arduino en série sans avoir à retirer le blindage.

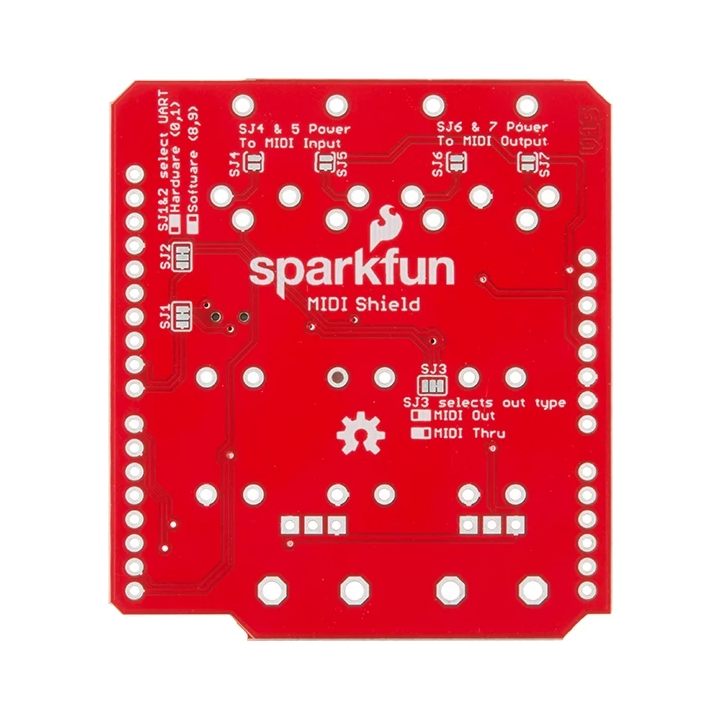

Cette révision du SparkFun MIDI Shield ajoute également plusieurs fonctionnalités configurables, telles que la conversion de la sortie MIDI en MIDI thru et la possibilité d'utiliser un port série logiciel pour le MIDI, laissant le port série matériel pour la programmation et le débogage. Il met également en mémoire tampon la sortie, la rendant compatible avec l'Arduino Pro sans avoir besoin de contourner les résistances de protection sur les lignes série TX et RX.

Caractéristiques de la Platine

• Un interrupteur vous permettra de commuter le port série de l'arduino® en mode programmation ou pour le pilotage de l'interface MIDI.
• 2 potentiomètre sont relié aux entrées de conversion "Analogique/numérique" de l'arduino®.

Informations Supplémentaires

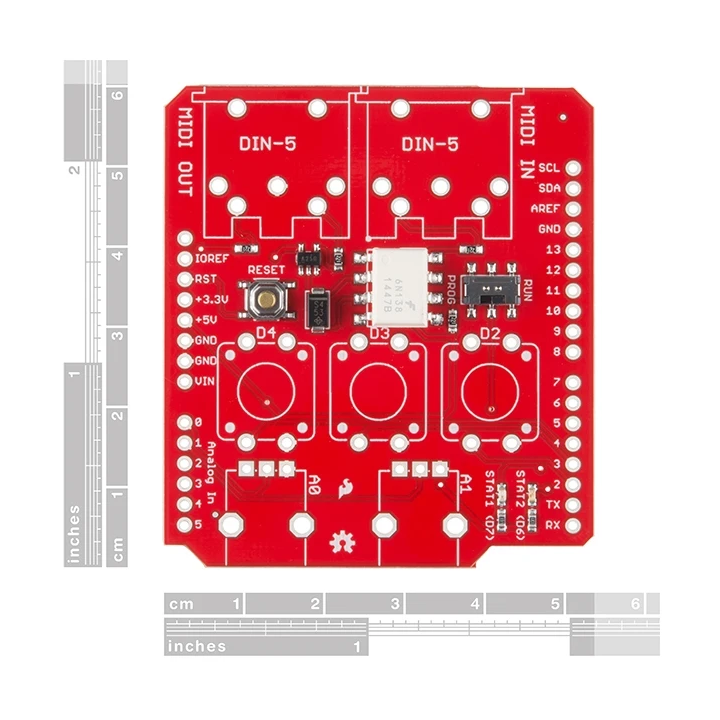

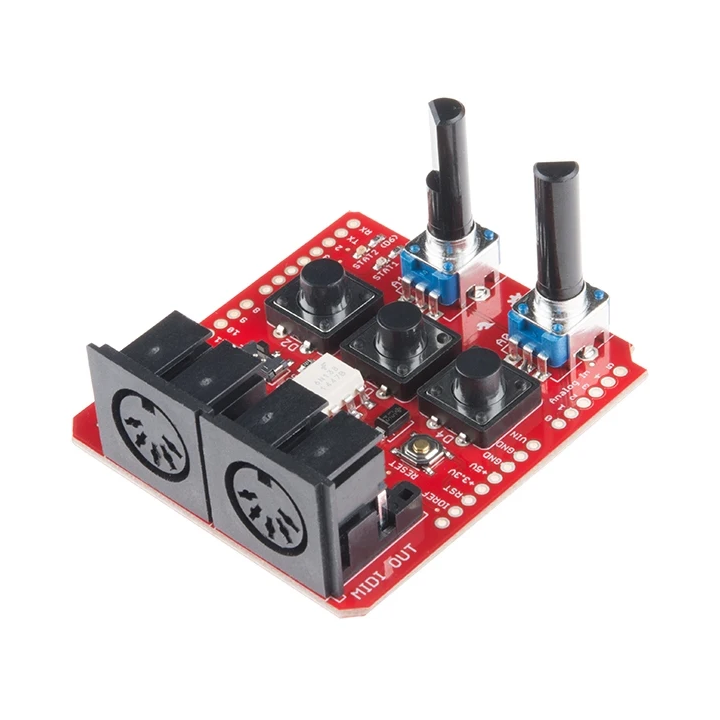

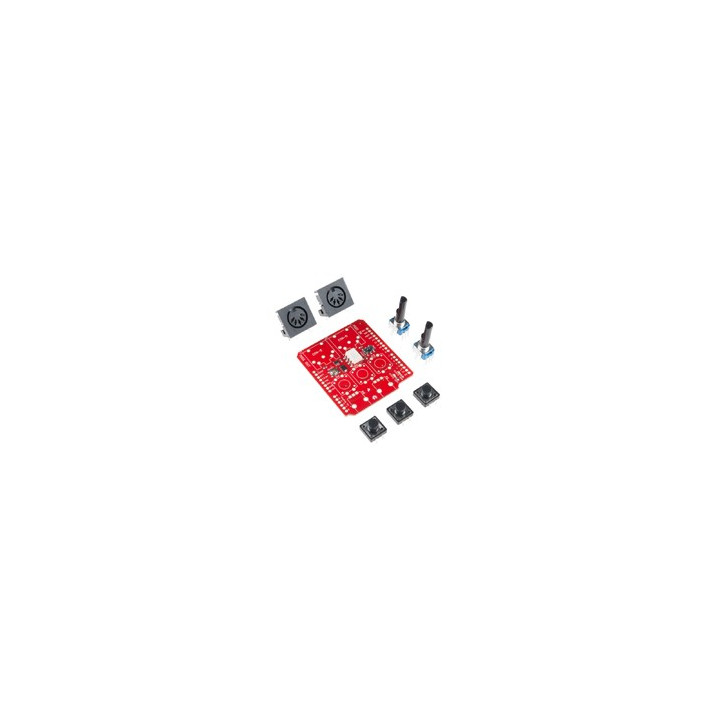

A noter toutefois que la platine est livrée en kit (la photo ci-dessus montre la platine lorsqu'elle est totalement assemblée).

Prévoir l'acquisition et le soudage de 2 connecteurs 6 points et de 2 connecteurs 8 points (proposés dans la colonne de droite) afin de pouvoir enficher cette platine sur la base Arduino®.
