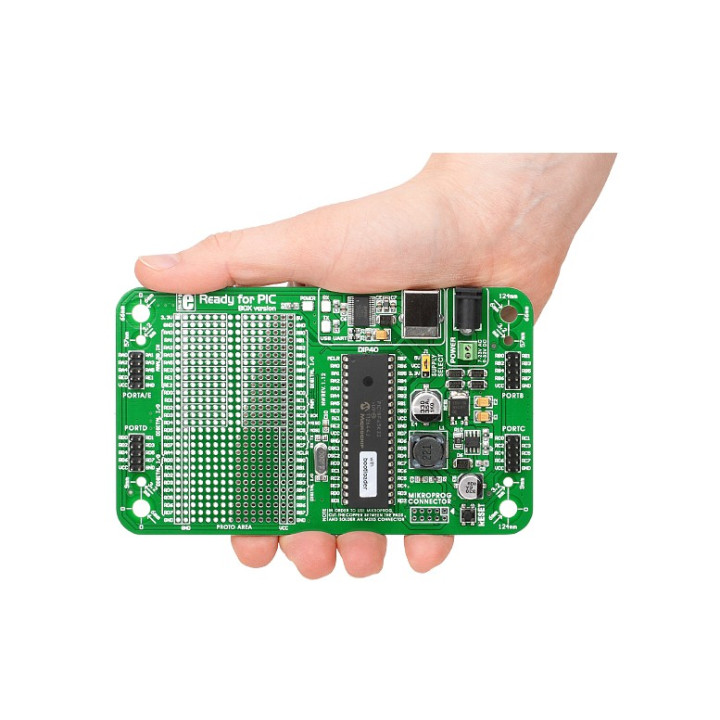

Platine de prototypage rapide avec microcontrôleur PIC18F45K22 - READPIC

Elle est livrée avec son câble USB et dispose en option d'un boîtier spécialement adapté à son format.


La platine "READY FOR PIC" dispose:
- D'un étage de régulation 3,3 et 5 Vcc (pour entrée 9 à 32 Vcc ou 7 à 23 Vac)
  Nous proposons un bloc secteur optionnel (dans la colonne de droite).
- D'un support double lyre 40 broches
- De 2 petites zones de prototypage à bandes et à pastilles.
- D'un port USB (convertisseur USB < > série via circuit FTDI intégré)
- D'un bouton-poussoir de Reset.
- D'une reprise de tous les ports du microcontrôleur sur des connecteurs HE10 mâles.
  (il est possible de raccorder des petites platines optionnelles sur ces connecteurs - voir ci-dessous).
- D'un connecteur HE10 mâle prévu pour recevoir le programmateur/débugger "mikroProg"



Les points forts de la platine "READY FOR PIC"


                                                      Détail de la platine

"Boot loader" intégré pour programmation immédiate !

La platine "READY FOR PIC" est livrée avec un microcontrôleur PIC18F45K22, lequel intègre un bootloader qui vous permettra de télécharger votre programme directement dans la platine sans utiliser de programmateur externe.




Il est toutefois possible d'utiliser un programmateur/débugger externe "mikroProg" si vous désirez effectuer du débuggage à l'aide d'un des compilateurs ("C" / "BASIC" / "PASCAL" de Mikroelektronika).

"Ready for PIC"... une platine de prototypage évolutive !

La platine "Ready for PIC" dispose de 4 connecteurs mâles HE10 permettant de donner accès aux différents ports d'entrées/ sorties du microcontrôleur PIC.





Ces connecteurs vous permettront ainsi d'ajouter instantanément à votre platine un module GPS, un module GSM, un module de communication IrDA, un module Bluetooth®, un module Wifi, une connexion Ethernet, un bus de communication CAN, un port RS485, un port RS232, un système de transmission de données par fibre optique, un capteur de lumière, un gyroscope, un accéléromètre, une boussole électronique, un capteur de température, un capteur capacitif, un capteur de pression, une horloge RTC, un système de mémorisation sur carte microSD™, un convertisseur 4-20 mA, un convertisseur "N/A", un convertisseur "A/N", un potentiomètre numérique, un module de reconnaissance vocal, un module de restitution de fichiers sonores ".MP3", des relais, un joystick, un module de commande pour moteur "cc" ou pour moteur pas-à-pas, une matrice à Led, un système d'incrustation vidéo, un bargraph à Leds, etc...




Protégez votre platine "Ready for PIC"  !

Un boîtier optionnel (proposé dans la colonne de droite) vous permettra de protéger la platine.




Avec quel logiciel puis-je développer sur cette platine ?

Vous être libre de développer sur cette platine avec n'importe quel type de compilateur ou d'assembleur capable de supporter le PIC18F45K22.







Compilateurs mikroelektronika
Toutefois, nous vous invitons à envisager l'utilisation des compilateurs BASIC (MikroBASIC PRO), "C" (MikroC PRO) ou "PASCAL" (MikroPASCAL PRO) développés par mikroelektronika.

Des versions de démo (limitées à 2 Ko de code) sont disponibles en téléchargement. Ces versions vous permettront d’expérimenter la plupart des fonctionnalités de la platine.

En cas de nécessité, nous proposons les versions complètes de ces compilateurs en bas de page.
