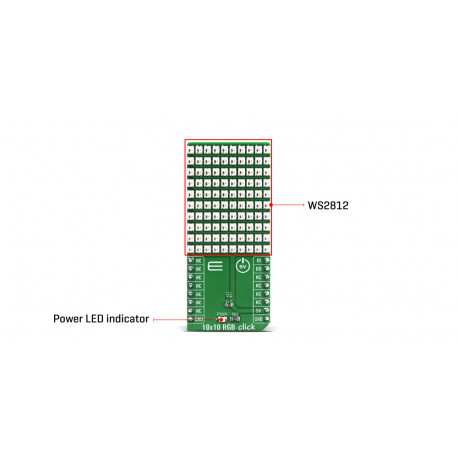

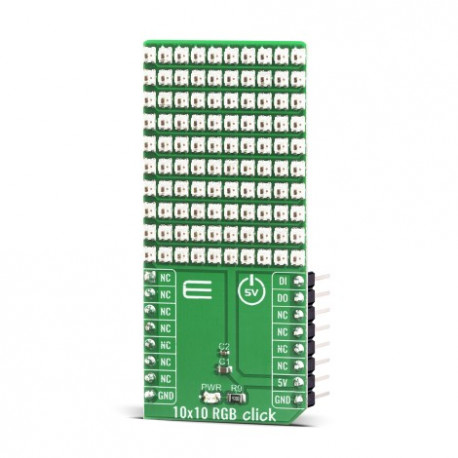

Matrice LED RGB MIKROE4115 Click Board 100 LEDs WS2812

Les LEDs qui équipent ce module disposent d'une logique interne, ce qui leur permet de communiquer directement avec votre microcontrôleur. Ces LEDs intelligentes sont destinées à être mises en cascade: les éléments communiquent par une seule ligne avec le MCU hôte et ils comportent une section de remodelage du signal, de sorte que les données parviennent à l'élément adjacent sans perte ni distorsion.

Le protocole de transfert de données utilise un mode de communication NZR unique. Après la réinitialisation à la mise sous tension du pixel, le port DIN reçoit les données du contrôleur, le premier pixel collecte les données initiales de 24 bits puis envoyées au verrou de données interne, les autres données qui sont remodelées par le circuit d'amplification de remodelage du signal interne envoyé au pixel de cascade suivant via le port DO. Après la transmission pour chaque pixel, le signal pour réduire 24 bits. le pixel adopte la technologie de transmission de remodelage automatique, ce qui rend le nombre de cascade de pixels n'est pas limité la transmission du signal, dépend uniquement de la vitesse de transmission du signal.

Temps de réinitialisation> 280 μs, il ne provoquera pas de réinitialisation erronée pendant l'interruption, il prend en charge la fréquence inférieure et le MCU peu coûteux.

Les mises à jour de fréquence de rafraîchissement à 2 KHz, la fréquence d'image basse et aucun scintillement n'apparaissent dans la caméra vidéo HD, cela améliore un excellent effet d'affichage.

Le module click board est prévu pour être alimenté sous  +5 V.

Du fait de la haute luminosité des Leds (surtout pour les couleurs "tirant" vers le blanc), il est IMPERATIF de ne JAMAIS regarder directement la source lumineuse sous risque de graves séquelles oculaires.

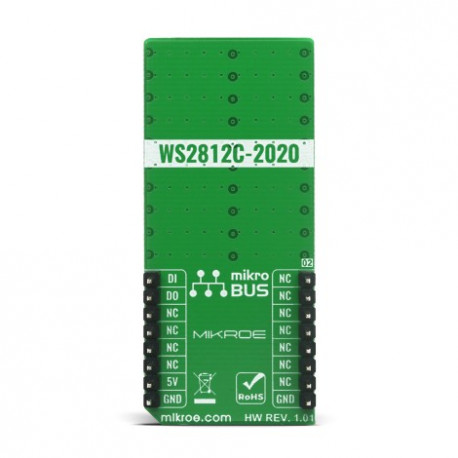

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
