Module MIKROE Matrice LED RGB 10x10 pour microcontrôleur

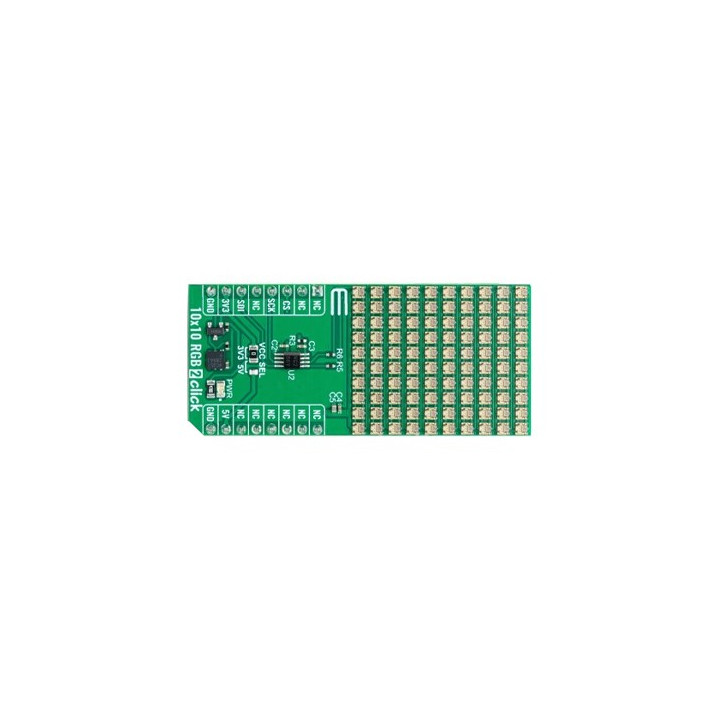

Le module 10x10 RGB 2 Click se présente sous la forme d'une carte compacte conçue pour créer des écrans LED et des solutions d'éclairage dynamiques.

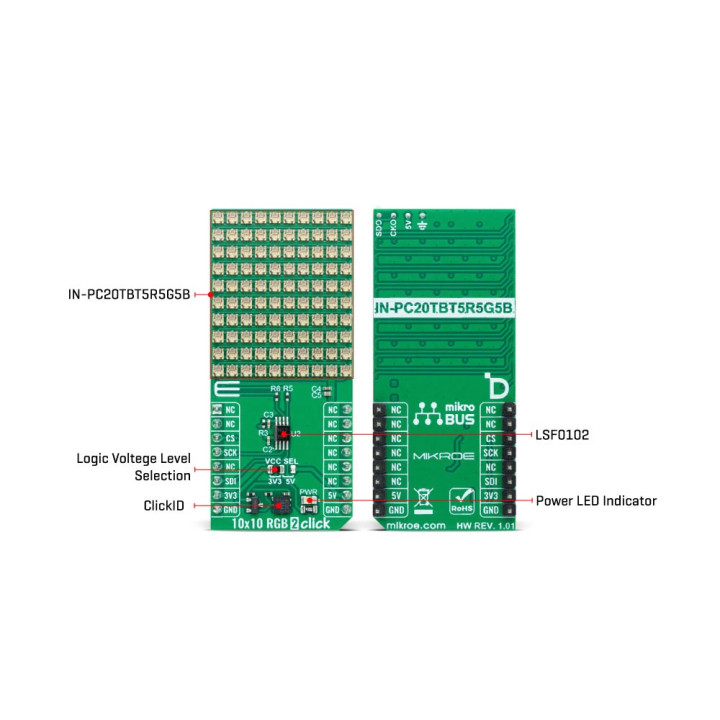

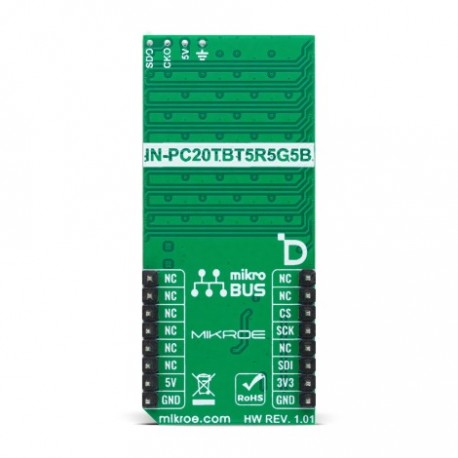

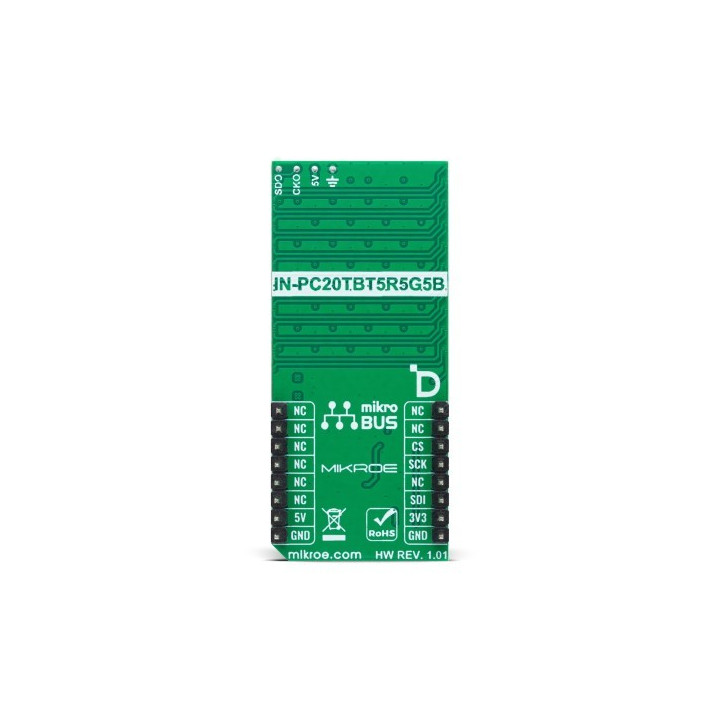

Cette carte comprend une matrice de 100 leds RVB avec contrôleur IN-PC20TBT5R5G5B intégré (conçu par Inolux). Destinée à être pilotée via une liaison SPI, elle bénéficie d'un circuit de contrôle sophistiqué pour un rendu dynamique des couleurs.

Le contrôleur des leds intègre la technologie CMOS pour une faible consommation d'énergie. Ce dernier prend en charge 256 niveaux de gris pour une gradation PWM précise, ainsi que 32 niveaux de contrôle de la luminosité.

Les Leds RVB de la carte présentent des caractéristiques distinctes pour chaque couleur : la LED rouge fonctionne dans une plage de longueurs d'onde de 620 à 630 nm et délivre une intensité lumineuse comprise entre 100 et 200 mcd, la LED verte présente une plage de longueur d'onde de 520 à 530 nm avec une luminosité de 300-500 mcd, et la LED bleue émet de la lumière dans la plage 460-475 nm avec une intensité allant de 50 à 100 mcd.

Ce module est idéal pour développer des écrans d'affichage à LED, des guirlandes lumineuses décoratives à LED et un éclairage de scène ambiant, offrant une plate-forme flexible pour des projets d'éclairage créatifs.
