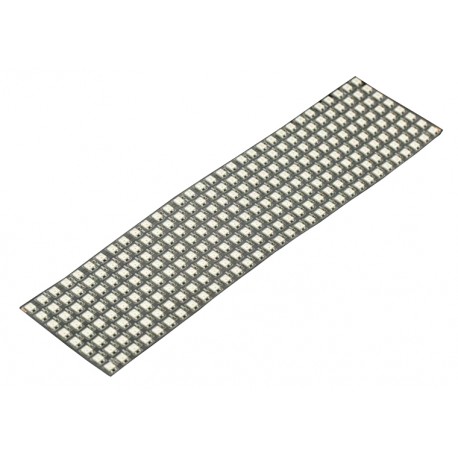

Matrice à leds RVB flexible 8x32 Gravity DFR0462
Ce module est une matrice LED RVB flexible de 8x32 avec contrôleur WS2812 facilement pilotable avec un module Arduino ou compatible (non livrés).
Ce module est une matrice LED RVB flexible de 8x32 avec une interface soudée à 3 broches pilotable depuis un module Arduino ou compatibles (non livrés).
Cette matrice sera donc toute indiquée pour des projets portables tels que chapeaux, sac à dos, vêtements, costumes, décoration lumineuse, etc...
Exemple de raccordement avec un module Arduino ou compatible (non livré)
Matrice à leds RVB flexible 8x32 - DFR0462
Basé sur des LED avec contrôleur intégré WS2812 ou SK6812. Chaque LED peut être adressée indépendamment avec des pixels RVB pouvant atteindre 256 niveaux de luminosité. Cela représente 1 677 7216 couleurs au total avec une fréquence de balayage d'au moins 400 Hz !

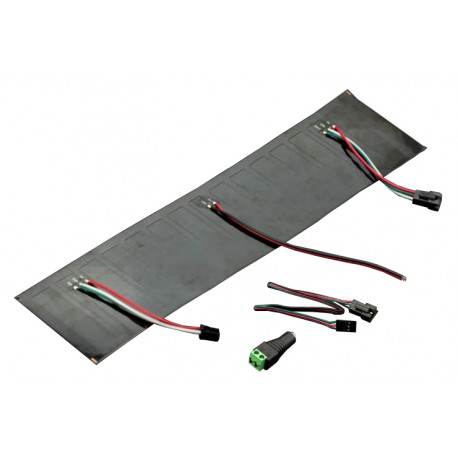

Le panneau LED dispose de câble pré-soudés au dos dont certain avec connecteur. Il est fourni avec un câble adaptateur compatible avec le module d'extension Shield E/S Gravity pour Arduino ainsi qu'un connecteur DC sur borniers à vis qui ne nécessitera donc aucune soudure. Le module prend également les montages en cascade de plusieurs matrice (tout ce que vous avez à faire est de connecter DIN de la première matrice au port DOUT de la matrice suivante).
Cette matrice est compatible avec la bibliothèque Arduino Adafruit NeoPixel , qui vous permettra de contrôler toute une gamme de LED en utilisant une seule broche !
Lorsque plusieurs matrices sont utilisés, il est recommandé d'utiliser la carte d'extension DFRobot Shield Gravity E/SGravity pour alimenter plusieurs matrices de LED via le port d'alimentation servo.
Cette matrice sera donc toute indiquée pour des projets portables tels que chapeaux, sac à dos, vêtements, costumes, décoration lumineuse, etc...
Exemple de raccordement avec un module Arduino ou compatible (non livré)
IMPORTANT:
1) Veuillez prendre note que bien que légèrement flexible, la matrice ne doit ni être courbée sur un angle supérieur à 30°, ni trop pliée à plusieurs reprises au risque d'endommager cette dernière.
2) Bien que pilotable depuis un module Arduino, en cas de paramétrage en luminosité maximale, une alimentation externe de 5 V pouvant fournir au minimum 2A est indispensable afin d'éviter d'obtenir des couleurs et affichage anormale.
Caractéristiques:
- Alimentation: 5Vcc (2A minimum à prévoir)
- Consommation: 18 mA par Led soit jusqu'à 2A (max.)
- Matrice: 8 x 32 Leds RGB
- Type de led: SK6812/WS2812
- Compatible interface Gravity 3 broches
- Supporte le montage en cascade
- Livré avec connecteur DC sur borne à vis et câble d'extension
- Dimensions totale: 320 x 80 mm
- Poids: 188g
- Librairie Arduino
- Datasheet du module
