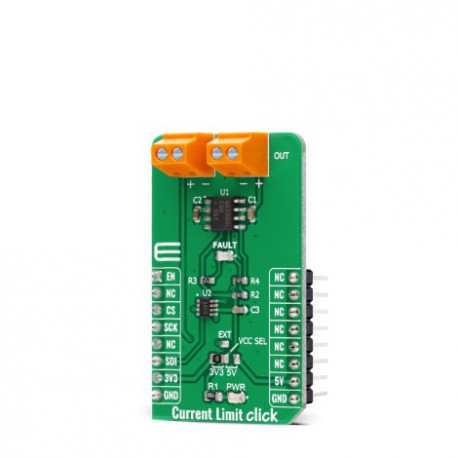

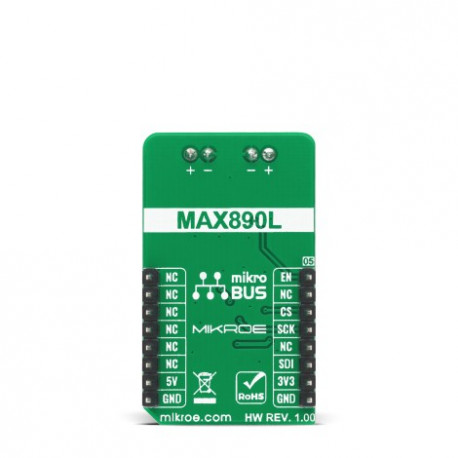

Limiteur de courant MIKROE4271 - Module Click Board programmable MAX890L

Le circuit interne de limitation de courant du module protège l'alimentation d'entrée contre les surcharges, tandis que la protection thermique limite la dissipation de puissance. La limite de courant maximale est de 1,2 A et peut être programmée via un potentiomètre numérique MAX5401. Le courant d'alimentation au repos a une valeur faible de 10 μA à l'état actif, tandis que dans son état désactivé, le courant d'alimentation diminue à 0,1 μA.

Le module permet au courant de charge d'augmenter jusqu'à une limite programmée mais pas plus. En règle générale, la limite de courant est fonction de la tension aux bornes d'une résistance externe, et cette tension sert de référence pour un amplificateur de limitation de courant interne. En remplaçant la résistance par un potentiomètre numérique de type MAX5401, la limite de courant pourra être programmée par votre microcontrôleur au moyen d'un bus SPI.

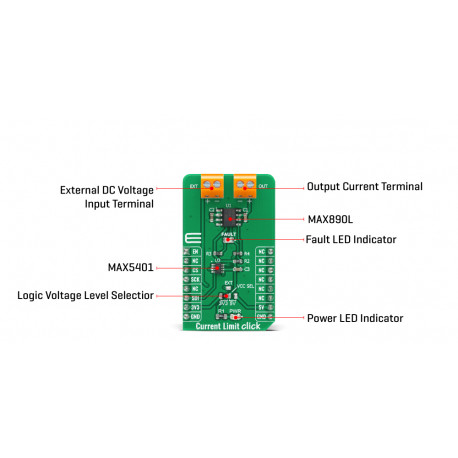

Le MAX890L fournit une sortie de défaut à drain ouvert avec une LED de couleur rouge (indiquée FAULT) utilisée pour indiquer quand le courant atteint sa limite ou lorsque la température dépasse +135 ° C.

Le module peut être alimenté sous une tension 3.3V ou 5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
