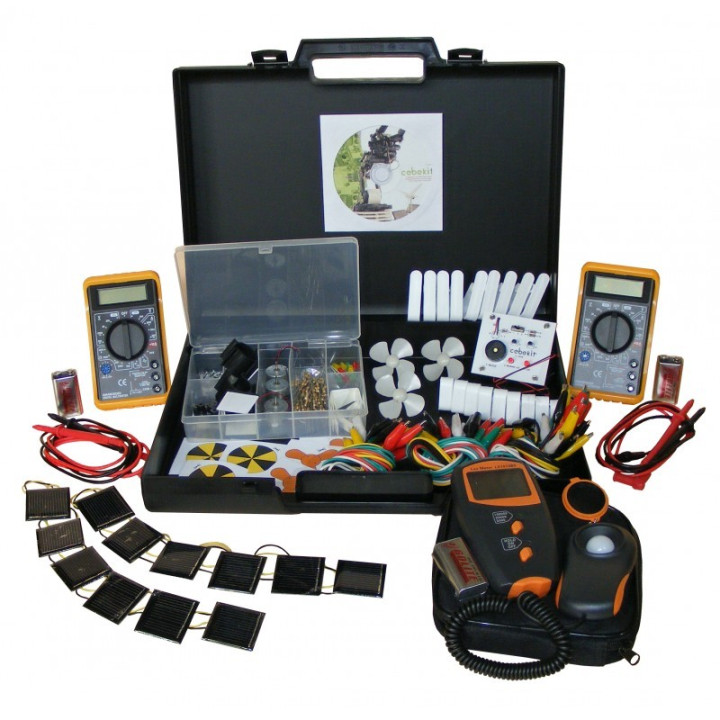

Laboratoire portable pour initiation classe solaire C-1102

Pack solaire complet conçu pour qu'un enseignant puisse réaliser diverses pratiques d'énergie photovoltaïque, avec toute une classe de 30 élèves.

Il comprend tout le matériel nécessaire, tel que 2 testeurs numériques avec protecteurs, 12 cellules solaires, 18 supports pour moteurs et cellules, 3 moteurs, 1 luxmètre, LED de couleurs différentes, vis, boîtier de classement, 30 câbles de couleur avec clips, hélices avec 4 lames, module électronique de test avec leds et mélodies, pack de résistances de différentes valeurs, figures découpées.

Il comprend également 1 CD-ROM avec des pratiques didactiques diverses et complètes à réaliser par les étudiants.

Contenu:

• 1 mallette de transport en plastique
• 3 moteurs solaire CC
• 12 cellules solaires photovoltaïques (1,5 V / 75 mA)
• 4 hélices à pales Ø 52 mm
• 3 supports de moteur
• 3 Hubs
• 9 vis M2 x 5 mm
• 18 pieds inclinés
• 20 adhésifs double face
• 30 câbles avec pinces crocodiles (couleurs assorties)
• 6 imprimés en carton modelé à couper
• 3 leds rouges 5 mm
• 3 leds vertes 5 mm
• 3 leds jaunes 5 mm
• 1 boite de rangement à compartiments
• 1 module de test avec son et lumière
• 2 multimètres avec cordons de mesure et coque de protection en caoutchouc
• 1 luxmètre numérique avec étui de protection
• 3 piles 9V (6F22) livrées dans les appareils de mesures
• 1 Manuel sur CD-ROM

Caractéristiques moteur C-4060:

• Tension nominal: 2V
• Plage de fonctionnement: 0,3 à 5,9 V
• Vitesse à vide: 2200 tr/min
• Courant à vide: 0,018 A
• Vitesse en charge: 1600 tr/min
• Courant en charge: 0,055 A
• Couple: 2,8 g.cm
• Couple bloqué: 12 g.cm
• Puissance: 0,057 W
• Arbre: Ø 2 mm
• Sortie sur câble AWG26 (13 cm) avec connecteurs
• Dimensions: Ø 24,4 x 12,3 mm
• Poids: 22 g

Caractéristiques moteur C-4061:

• Tension nominal: 3V
• Plage de fonctionnement: 1,5 à 4,5 V
• Vitesse à vide: 16300 tr/min
• Courant à vide: 0,38 A
• Vitesse en charge: 12380 tr/min
• Courant en charge: 1,2 A
• Couple: 10,5 g.cm
• Couple bloqué: 44 g.cm
• Puissance: 1,34 W
• Arbre: Ø 2 mm
• Sortie sur câble AWG26 (13 cm) avec connecteurs
• Dimensions: 25 x 20,1 x 15,1 mm
• Poids: 17 g

Caractéristiques cellule solaire C-4062:

• Puissance max: 110 mW
• Tension max: 1,5 V
• Courant max: 75 mA
• Tension nominal: 1,0 V
• Courant nominal: 56 mA
• Dimensions: 40 x 40 mm
• Sortie sur câble AWG26 (13 cm) avec connecteurs


Caractéristiques cellule solaire C-4063:

• Puissance max: 250 mW
• Tension max: 1,5 V
• Courant max: 170 mA
• Tension nominal: 1,0 V
• Courant nominal: 105 mA
• Dimensions: 61 x 61 mm
• Sortie sur câble AWG26 (13 cm) avec connecteurs
