Kit télécommande infrarouge LEXMTEL1 pour projets Arduino et robotiques

Avec sa télécommande, sa led émettrice et son module démodulateur infrarouge (38KHz), ce kit sera parfait pour réaliser un système de pilotage à distance (intérieur) pour applications robotiques ou autres projets avec un Arduino (non inclus).

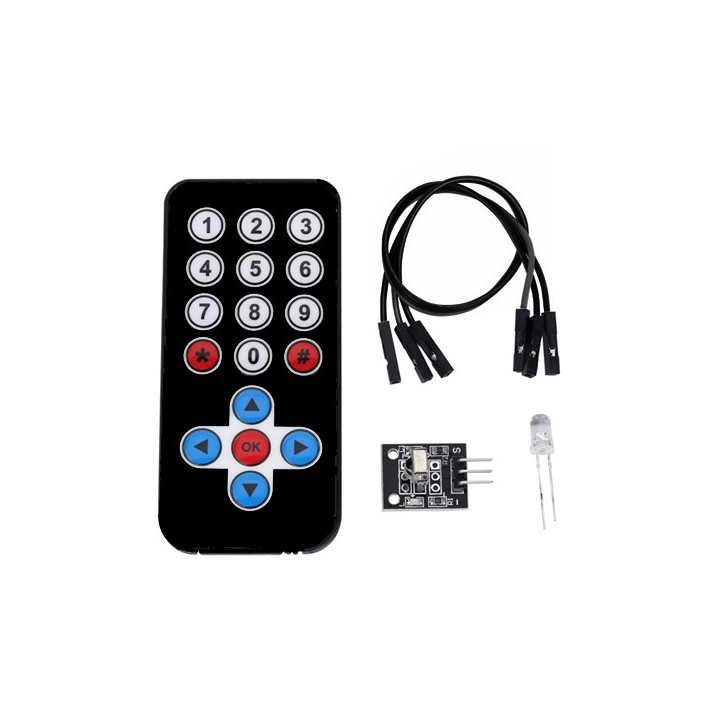

Ce kit comprend:
1 x télécommande IR (17 touches)
1 x led IR
1 x module démodulateur IR (38 KHz)
1 x 3 straps souples (femelle/femelle)


Caractéristiques:

• Portée: 8 m max. (suivant environnement)
• Angle: 60°
• Dimensions: 85 x 40 x 6,5 mm
• Alimentation: 1 pile CR2025 (non livrée)
• Poids: 19 g



Brochage du module:

Lorsque le module est face à vous (capteur IR sur la face avant et les connecteurs mâles à droite)

- La masse est sur la broche du bas
- Le +5 V d'alimentation sur la fiche du milieu
- La sortie du décodeur (marquée S) sur la fiche du haut


Exemple de programme avec un Arduino

(Il vous faudra au préalable relier la sortie du récepteur IR au port D2 de l'Arduino™ et télécharger et installer la bibliothèque IRremote)

Le programme affiche dans le moniteur série de l'IDE de l'Arduino les valeurs de chaque touche  sollicitée de la télécommande IR.

#include <IRremote.h>
int RECV_PIN = 2; // La broche N° 2 de l'Arduino est reliée au récepteur IR

IRrecv irrecv (RECV_PIN); // Déclaration du module IR
decode_results results;

void setup ()
{
Serial.begin (9600);                           // Initialise le port COM à 9600 bds
irrecv.enableIRIn ();                          // Initialisation du récepteur IR
}

void loop () {
if (irrecv.decode (& results)) {
  Serial.println (results.value, HEX);      // Affiche la valeur de la télécommande IR reçu
  irrecv.resume ();                               // Réception de la valeur IR suivante
}
}
