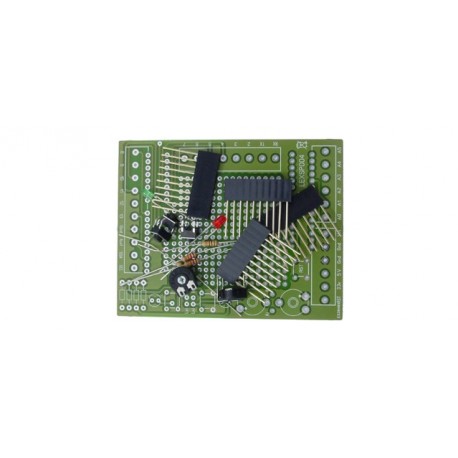

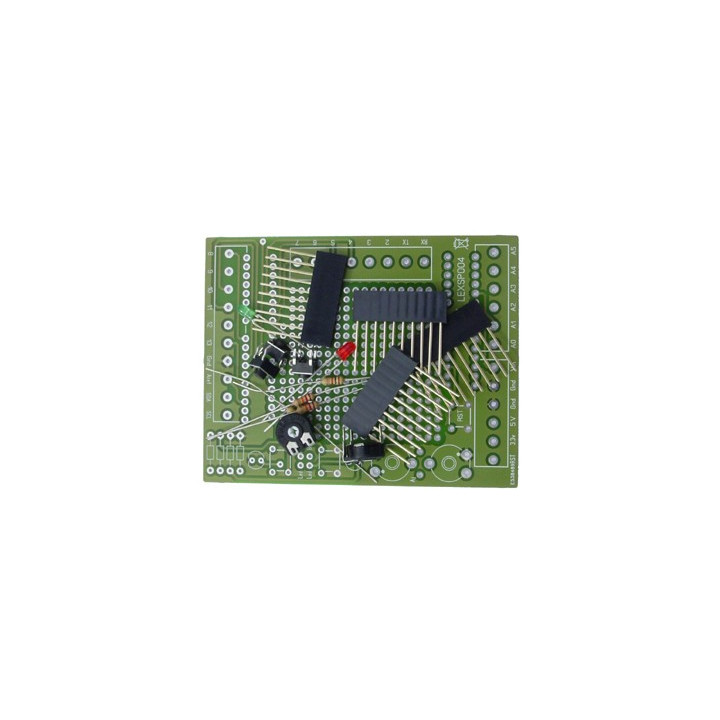

Kit shield Connector pour Arduino® Uno

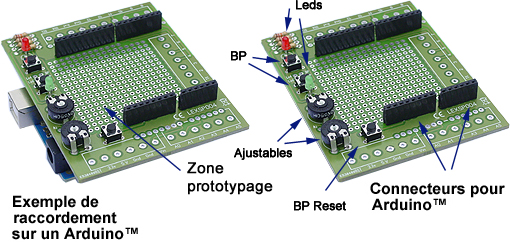

L'ensemble des signaux de votre Arduino® seront accessibles sur des connecteurs femelles afin que vous puissiez venir vous y raccorder ou encore enficher d'autres platines "Shield" par dessus.

La platine est livrée avec 2 Leds dotées de connexions permettant de les piloter par votre Arduino®.

Un bouton-poussoir de Reset (pour l'Arduino®) ainsi que 2 autres bouton-poussoirs libres d'utilisation sont également présents.

Enfin, vous bénéficiez de 2 résistances ajustables vous permettant d'obtenir 2 tensions comprises entre 0 et 5 V (en fonction de la position de leur curseur) que vous pourrez appliquer sur une des entrées de conversion "analogique/numérique" de votre Arduino®.

Assemblage du kit

L'assemblage du kit est très rapide et ne vous demandera que quelques minutes.

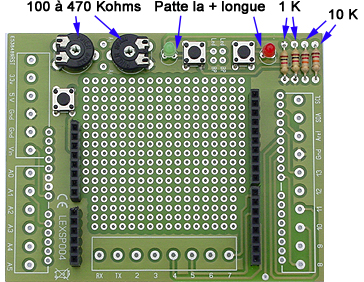

Enlevez si nécessaire l'éventuelle bande de surplus pouvant être présente sur le circuit imprimé (cette bande est sécable). Câblez alors les résistances, les boutons-poussoirs, les résistances ajustables et enfin les Leds (attention à leur sens - repérez-vous avec la longueur de leurs pattes).






Soudez ensuite les 4 connecteurs "mâles/femelles" destinés à venir s'enficher sur la platine Arduino®.

Les connecteurs livrés disposent de 10 broches. Deux de ces connecteurs devront être coupés pour limiter leur nombre de broches à 8 points.

Le dernier connecteur devra également être coupé pour limiter ses connexions à 6 points.

Repérez bien les broches des connecteurs avant de les couper afin de ne pas retirer une broche en trop !

Ne coupez surtout pas les broches mâles de ces connecteurs, celles-ci sont destinées à s'enficher sur la base Arduino®.

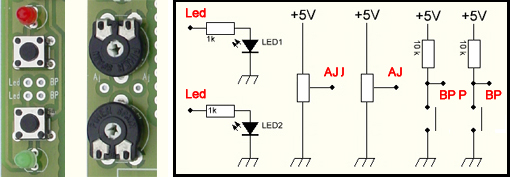

Vous disposez de 6 pastilles de raccordement sur la platine permettant à votre Arduino® de piloter 2 Leds, 2 bouton-poussoirs et d'avoir accès à 2 tensions analogiques via les résistances ajustables. La correspondance de l'emplacement de ces pastilles avec les composants est indiquée ci-dessus. Les bouton-poussoirs disposent d'une résistance de tirage au +5 V (le signal présent sur les pastilles "BP" sont au niveau logique "haut" au repos, tandis que ces derniers passent au niveau logique "bas" lorsque vous appuyez sur les bouton).


Options

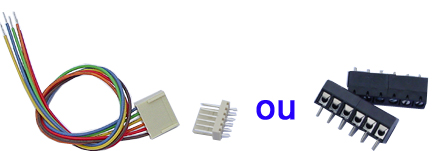

Cette platine peut également recevoir 2 types de connecteurs en option.

Soit des modèles type cordon, soit des modèles type borniers à vis.

Option 1 : Utilisation avec connecteurs type Cordon

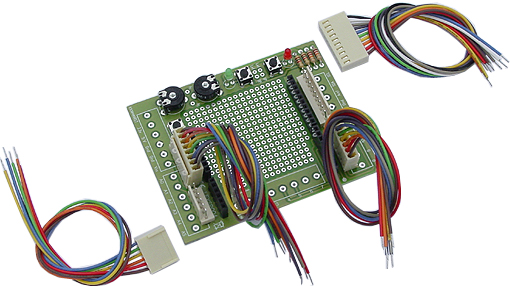

L'utilisation des modèles type cordon (voir figure ci-dessus), vous permettra de disposer d'une solution de prototypage et de montage très rapide (les cordons disposent de connecteurs avec détrompeur qui vous permettrons de raccorder ou de débrancher rapidement la plupart des signaux de la base Arduino®). Il vous faudra pour ce faire acquérrir séparément les références ci-dessous:

1 x Connecteur mâle 6 points "BTWM6"
1 x Connecteur femelle 6 points "BTFM6"
2 x Connecteurs mâles 8 points "BTWM8"
2 x Connecteurs femelles 8 points "BTWF8"
1 x Connecteur mâle 10 points "BTWM10"
1 x Connecteur femelle 10 points "BTWF10"



Option 2 : Utilisation avec connecteurs type Borniers à vis

L'utilisation des modèles type borniers à vis (voir figure ci-dessus), vous permettra de disposer d'une solution de prototypage et de montage très rapide avec raccordement indépendant des signaux par borniers à vis. Il vous faudra pour ce faire acquérir séparément les références ci-dessous:

3 x borniers à vis 2 plots "SCREW02BL"
8 x borniers à vis 3 plots "SCREW03BL"


Note: Les options 1 et 2 ne sont pas utilisables en même temps



Option 3 : Utilisation avec une plaque de prototypage

A noter enfin qu'en plus des options 1 et 2, il est également possible d'ajouter une plaque de connexion sans soudure PRT-08801 afin de simplifier les phases de développement si nécessaire.


Le kit est livré de base sans Arduino®, ni aucun des options décrites.
