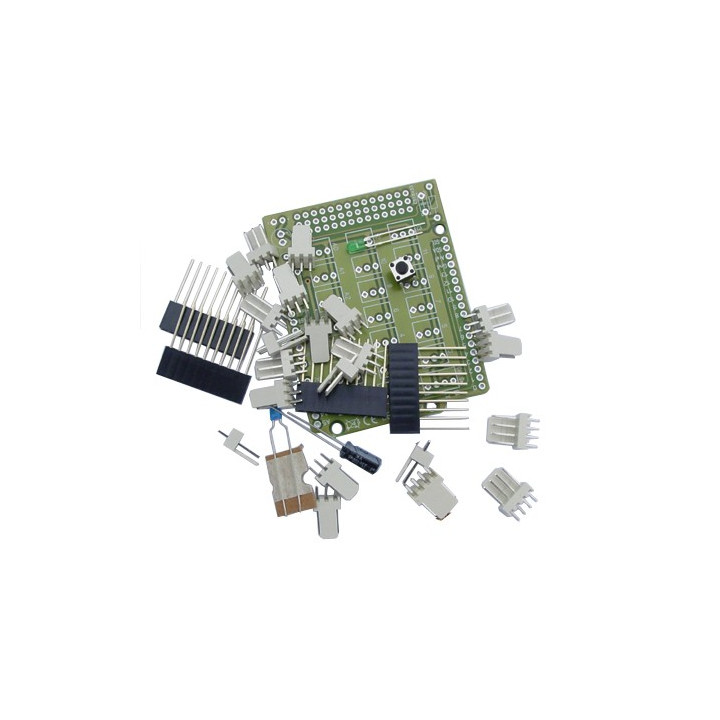

Kit shield BTW pour Arduino®

La platine dispose d'une petite zone pastillée vierge au pas de 2,54 mm permettant le prototypage et l'ajout de composants additionnels divers. Elle intègre également un bouton-poussoir de Reset (pour l'Arduino®), une Led de présence d'alimentation et 2 condensateurs améliorant le filtrage de l'alimentation.

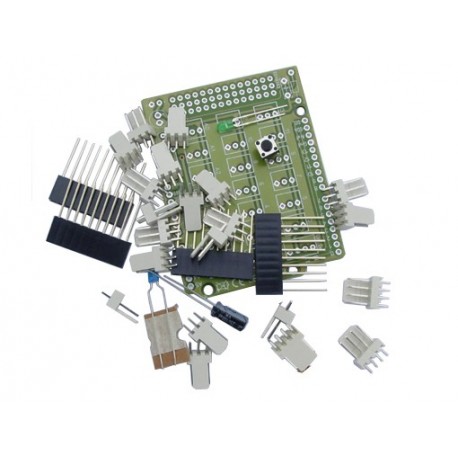

Assemblage du kit

L'assemblage du kit est très rapide et ne vous demandera que quelques minutes.

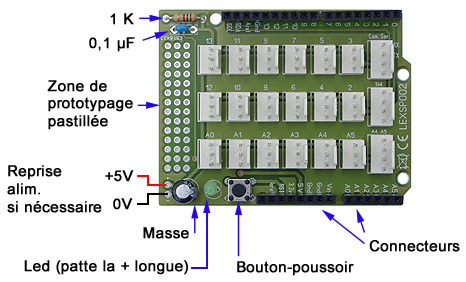

Enlevez si nécessaire l'éventuelle bande de surplus pouvant être présente sur le circuit imprimé (cette bande est sécable). Câblez alors la résistance, le boutons-poussoir, la Led (attention à leur sens - repérez-vous avec la longueur de sa patte) ainsi que les condensateurs (attention au sens pour l'un d'eux).



Soudez ensuite les 4 connecteurs "mâles/femelles" destinés à venir s'enficher sur la platine Arduino®.

Les connecteurs livrés disposent de 10 broches. Deux de ces connecteurs devront être coupés pour limiter leur nombre de broches à 8 points.

Le dernier connecteur devra également être coupé pour limiter ses connexions à 6 points.

Repérez bien les broches des connecteurs avant de les couper afin de ne pas retirer une broche en trop  !

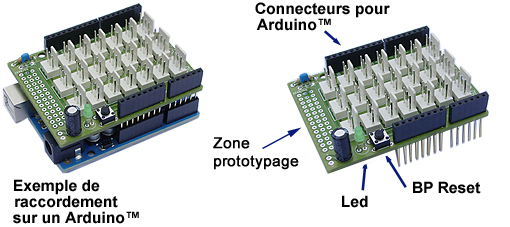

Attention, les connecteurs devront être soudés sur les emplacement situés sur les bords extrêmes de la platine (en cas de doute, avant l'opération de soudage, présentez la platine sur votre base Arduino® afin de vérifier que les connecteurs s'enfichent correctement sur celle-ci). Ne coupez surtout pas les broches mâles de ces connecteurs, celles-ci sont destinées à s'enficher sur la base Arduino®.






A propos des connecteurs 3 points:
Les connecteurs 3 points (au pas standardisé de 2.54 mm) permettent la reprise de la masse, du
+5 V et d'un des ports de l'Arduino®.


Leurs emplacements sont clairement identifiés par un marquage reprenant le N° ou la fonction du port de l'Arduino®.


Les connecteurs référencés par le marquage 2 à 13 donnent accès aux ports d'entrées/sorties tout ou rien de l'Arduino®.

Les connecteurs référencés de A0 à A5 donnent acces à des ports d'entrées de conversion "Analogique/Numérique".


Utilisation avec connecteur "BTWF3"

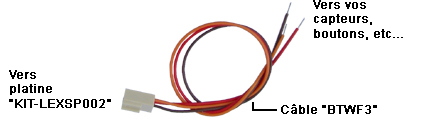

Ces connecteurs 3 points pourront recevoir des connecteurs femelles "BTWF3" (livrés en option - voir en bas de page) afin que vous puissiez raccorder facilement et rapidement vos propres périphériques sur votre base Arduino®.

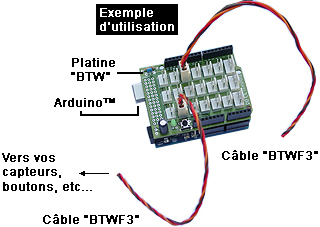

La photo montre un exemple d'utilisation de la platine avec 2 câbes "BTWF3" (non livrés de base) afin que vous puissiez raccorder facilement vos propres capteurs et périphériques.


Utilisation avec connecteur "BTWF3" et circuit imprimé "LEXSP005"
Ces connecteurs 3 points sont  également compatibles avec le circuit imprimé "LEXSP005"  (livrés en option - voir en bas de page)  lequel vous permettra d'ajouter rapidement et simplement une multitude de capteur sur votre base Arduino®.








Utilisation avec modules "Tinkerkit"
Ces connecteurs 3 points sont également compatibles avec les périphériques option-nels Tinkerkit (proposés en option).

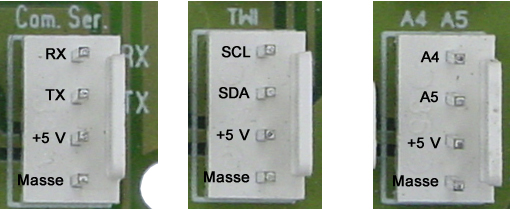

A propos des connecteurs 4 points:
Le premier connecteur 4 points (au pas standardisé de 2.54 mm) permet la reprise de la masse, du +5 V et des ports de communication série TX/RX de l'Arduino®.




Le second connecteur 4 points (au pas standardisé de 2.54 mm) permet la reprise de la masse, du +5 V et des ports de communication TWI (SCL / SDA) de l'Arduino®.


Le troisième connecteur 4 points (au pas standardisé de 2.54 mm) permet la reprise de la masse, du +5 V et de 2 ports de conversion "Analogique/Numérique" de l'Arduino® (A4 et A54). Ce connecteur pourra par exemple être utilisé pour recevoir un capteur doté de 2 sorties analogiques (joystick, accéléromètre 2 axes, etc...).

Ces connecteurs 4 points pourront recevoir des connecteurs femelles "BTWF4" (livrés en option - voir en bas de page) afin que vous puissiez raccorder facilement et rapidement vos propres périphériques sur votre base Arduino®.
