Kit évaluation module SP2 pour tests et développement rapides

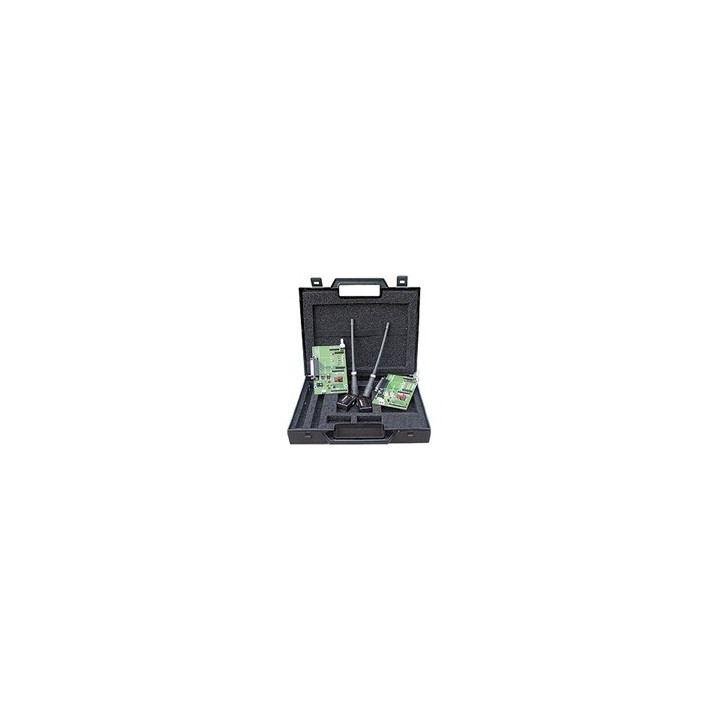

Ce kit d'évaluation permet la mise en œuvre rapide du module "SP2-433-160" (le module n'est pas inclus dans le kit). Il se compose de 2 platines électroniques (sur lesquelles peuvent s'enficher le module "SP2-433-160") qui sont déstinées à être reliées au port imprimante (LPT) de 2 compatibles PC à partir desquels, vous allez pouvoir réaliser des liaisons "point" à "point" selon 3 modes de fonctionnements différents.


Mode "Stand alone"
Permettant de tester le module "SP2-433-160" de façon totalement autonome, selon 8 modes de fonctionnement sélectionnables par roue codeuse.


Modes de fonctionnement sélectionnables par roue codeuse:

Position "0"
Le module est en réception permanente

Position "1"
Mode réception pulsé (10 ms de réception / 10 ms d'inaction)

Position "2"
Emission permanente

Position "3"
Emission d'un signal 100 Hz permettant un test et un contrôle aisé des émetteurs avec un analyseur de spectre
Position "4"

Emission d'une trame aléatoire de DATA à 40 Kbps pour test divers
Position "5"

Emission pulsée 10 ms "ON" - 10 ms "OFF"
Position "6"

Retransmission de tout les codes "valides" reçus
Position "7"

Emission d'une trame ASCII caractéristique "Radiometrix RPC V 1.0XX" et attente du retour de cette même trame

Position "8"
Test émission / réception en local

Position "9-E"
Réservées à un usage futur

Position "F"
Fonctionnement similaire au module RPC, permettant le pilotage de la
platine d'évaluation par un microcontrôleur externe ou un compatible PC

Mode commandé par "PC"
Vous permettant de piloter le module "SP2-433-160" depuis un port parallèle standard (LPT) d'un compatible "PC". Un logiciel (en anglais, sous environnement DOS™ ou Windows™), permet de visualiser et d'éditer tout les registres du module "SP2-433-160".

Ce logiciel vous permet également d'envoyer et de recevoir des données vers/depuis d'autres modules  "SP2-433-160".


Mode développement "PIC"
Vous permettant de piloter le module "SP2-433-160" depuis des microcontrôleurs de la famille "PIC". Ex.: PIC16C54, PIC16C56, PIC16C58 ou encore: PIC16C61, PIC16C62x, PIC 16C71, PIC16F84 ou encore PIC16C62, PIC16C63, PIC16C73A, PIC16C76. Dans tous les cas, le port "B" (RB0 - RB7) de ces PIC seront utilisés pour piloter le module "SP2-433-160", laissant libres (suivant les modèles de PIC utilisés) les ports "A" et "C" pour le reste de l'application. Un quartz de 10,240 MHz est prévu en standard pour la génération du signal d'horloge des microcontrôleur (bien qu'il soit possible de modifier cette valeur si nécessaire).


Composition du kit d'évaluation:
- 2 platines de développement (livrées sans module radio)
- 2 antennes 433.92 MHz
- 2 câbles de raccordement (vers PC)
- 1 manuel (en anglais)


Matériel à prévoir:
- 2 blocs alim. 7 à 12 V
- 2 compatibles PC avec port parallèle (pour exploiter le mode 2)
- Des microcontrôleurs "PIC" (pour exploiter le mode 3)


Aperçu des possibilités des logiciels fournis:
Les logiciels du kit de développement ont étés écrits afin de permettre aux développeurs de consulter et de modifier très simplement les mémoires du module "SP2-433-160" afin de réaliser aisément des transmissions de données bidirectionnelles.
