Module Isolateur Interface SPI MIKROE4415 ISO7741 Haute Performance

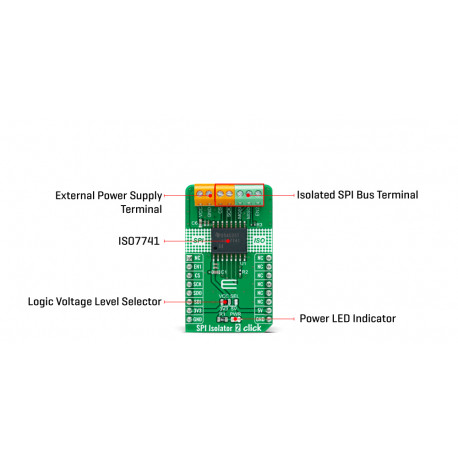

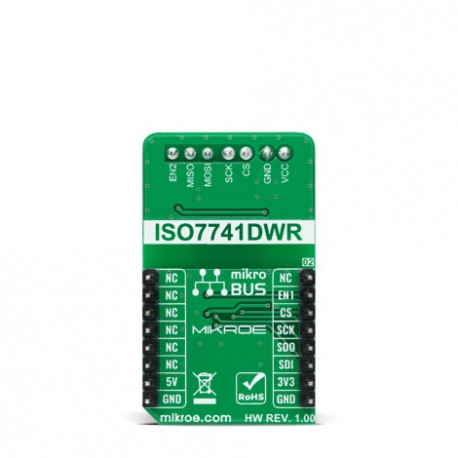

Le module SPI Isolator 2 Click est basé sur l'ISO7741, un isolateur numérique à quatre canaux haute performance capable d'isoler galvaniquement jusqu'à 5000 Vrms de Texas Instruments™. Ce dernier offre une immunité électromagnétique élevée et de faibles émissions à faible consommation d'énergie tout en isolant les E / S numériques. Il dispose de trois canaux de sens direct et d'un canal de sens inverse et fournit une solution simple et compacte pour la communication de données SPI isolées. Chaque canal d'isolement a une entrée logique et un tampon de sortie séparés par une double barrière d'isolation capacitive en dioxyde de silicium.

L'isolateur numérique ISO7741 utilise la technologie de commutation logique CMOS asymétrique et transmet les données numériques à travers la barrière d'isolement. L'émetteur envoie une porteuse haute fréquence à travers la barrière d'isolation pour représenter un état numérique et n'envoie aucun signal pour représenter l'autre état numérique. Le récepteur démodule le signal après un conditionnement de signal avancé et produit la sortie via un étage tampon. Si la broche d'activation est dans un état logique bas, le signal de sortie passe à un état Hi-Z.

Le module SPI Isolator 2 Click communique avec le MCU à l'aide de l'interface série SPI avec un débit de données maximal de 100 Mbps.

Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
