Capteur de température IR Thermo 4 click MIKROE-6135

Le module IR Thermo 4 Click est un capteur innovant offrant des mesures de température précises et des fonctionnalités avancées.

Caractéristiques du module IR Thermo 4 Click

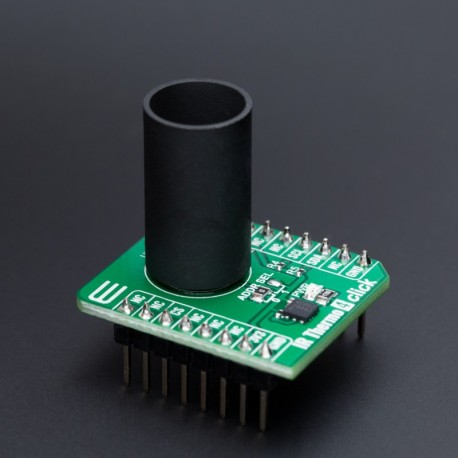

Le module IR Thermo 4 Click est basé sur le TPiS 1T 1386 L5.5 H, un capteur thermopile de haute précision d'Excelitas, connu pour ses mesures de température précises dans diverses applications. Ce capteur, qui fait partie de la famille CaliPile™, comprend des données étalonnées en usine stockées dans son EEPROM, garantissant des performances fiables dès la sortie de la boîte. Il dispose d'un champ de vision étroit de 5° (FoV), enfermé dans un boîtier TO-39 isotherme pour une adaptation rapide aux changements de température ambiante. De plus, le pare-soleil intégré minimise les interférences de lumière parasite et assure une stabilisation thermique, ce qui le rend adapté à une utilisation dans des conditions environnementales difficiles.

Grâce à la technologie avancée de thermopile, le capteur TPiS 1T 1386 L5.5 H offre bien plus que des mesures de température à distance classiques. Il peut surveiller les températures d'objets distants avec une détection rapide de surchauffe, ce qui est idéal pour des applications telles que la surveillance à distance de la température cutanée, la protection contre la surchauffe, la détection de présence humaine, la détection de mouvement et les barrières lumineuses passives pour le comptage de personnes. Alors que les calculs de température sont effectués sur l'hôte à l'aide des données d'étalonnage du capteur, le capteur surveille en permanence les changements rapides de température, déclenchant une alerte de surchauffe si nécessaire.

Technologie et Performance

La sortie du capteur est numérisée à l'aide d'un convertisseur analogique-numérique à faible bruit et haute résolution. Parallèlement au canal de température PTAT de référence, les données sont stockées dans la RAM du capteur, accessible via l'interface I2C. Le filtre et l'unité logique d'événements d'un capteur comprennent plusieurs options de filtre passe-bas et des unités de traitement spécifiques à l'application, qui peuvent être configurées pour envoyer des interruptions au système hôte. Les données étalonnées en usine sont cruciales pour calculer à la fois la température du capteur et la température des objets distants, et ces données doivent être rappelées après chaque mise sous tension.






Communication et Compatibilité

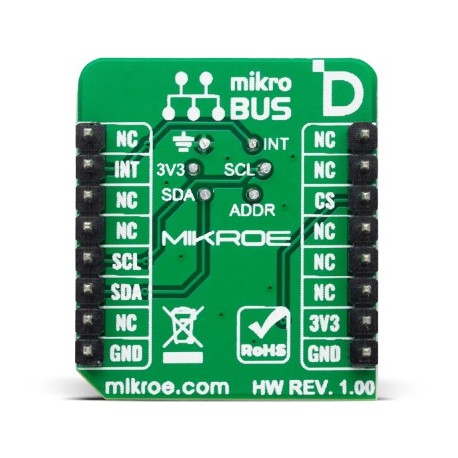

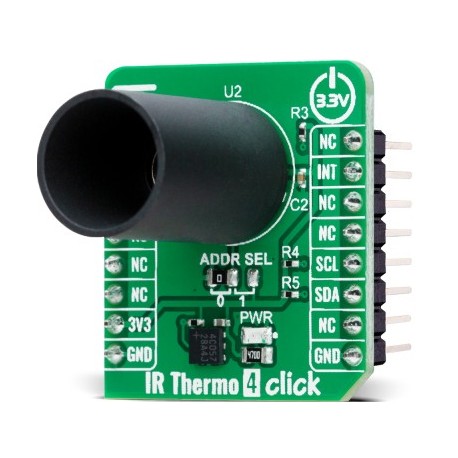

Comme mentionné précédemment, l'IR Thermo 4 Click utilise un protocole de communication I2C standard à 2 fils pour permettre au microcontrôleur hôte de contrôler le TPiS 1T 1386 L5.5 H. L'interface I2C prend en charge des fréquences d'horloge jusqu'à 400 kHz, l'adresse I2C étant sélectionnable via le cavalier ADDR SEL. Une fois configurée via l'interface I2C, la broche INT permet à l'hôte de surveiller les changements rapides de température et les conditions de surchauffe.

Cette carte Click™ ne peut fonctionner qu'avec un niveau de tension logique de 3,3 V. La carte doit effectuer une conversion appropriée du niveau de tension logique avant d'utiliser des microcontrôleurs avec différents niveaux logiques. De plus, elle est équipée d'une bibliothèque contenant des fonctions et un exemple de code qui peuvent être utilisés comme référence pour un développement ultérieur.
