Inventor Electronic Kit Makeblock 94004

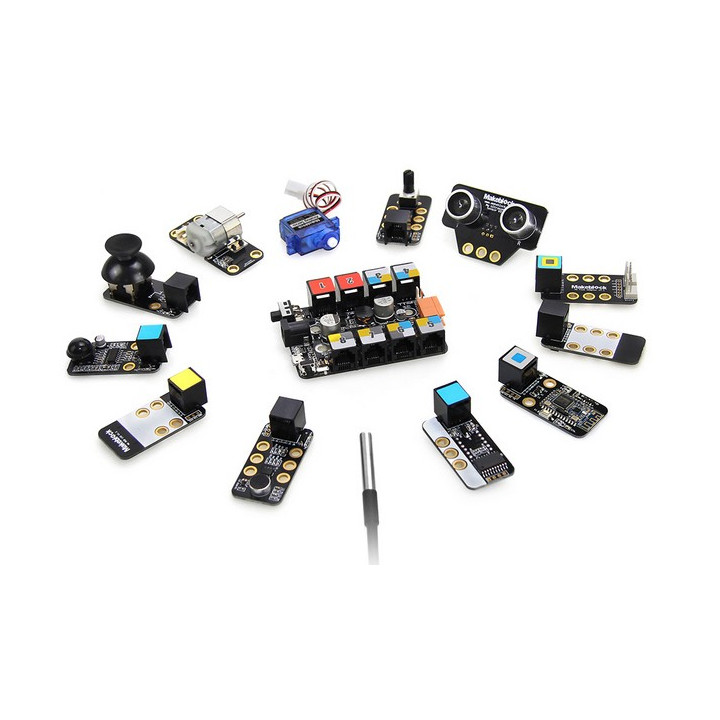

Parmi les modules d'extension livrés avec l' Inventor Electronic Kit Makeblock 94004, vous disposerez de : capteur de température, télémètre ultrason, potentiomètre, joystick, moteur "cc", servomoteur, module de communication Bluetooth™, détecteur infrarouge, etc...


La platine principale "Me BaseBoard Orion" est architecturée sur la base d'un coeur compatible Arduino® Uno-328 (ATmega328) associée à un contrôleur de moteur spécialisé de type TB6612, lequel sera directement capable de piloter 2 moteurs "cc" (6 à 12 V / 1 A max.)

Caractéristiques:

- Alimentation: 7 - 12 V

- Connectique pour programmation : micro USB

- Microcontrôleur: ATmega328

- Mémoire Flash 32 KB (ATmega328)

- SRAM: 2.5 KB )

- EEPROM: 1 KB

- Clock Speed 16 MHz

- Dimensions: 80 x 60 x 18 mm


Par rapport aux Arduino® standards, cette platine dispose (en plus de son interface de puissance pour moteurs "cc" intégrée) de bombeuses autres améliorations, telles que:

- Fusible réarmalable intégré.
- Buzzer intégré.
- Condensateur de découplage de forte valeur intégré.

La platine bénéficie d'un système de raccordement rapide via 8 prises RJ25. Ces 8 prises reprennent les principaux signaux en provenance du microcontrôleur ATmega328 compatible Arduino® afin que vous puissiez y raccorder instantanément (et sans opération de soudure) une multitude de petits modules d'extensions (livrés avec le starter-kit) à l'aide de câbles dédiés à cette opération. Ces prises disposent d'un repérage par couleur afin que vous puissiez distinguer s'il s'agit d'entrées tout-ou-rien, de sorties tout-ou-rien, d'entrées de conversion analogique/numérique, etc...



Exemple de mise en oeuvre




Comme vous pouvez le voir ci-dessus, le raccordement des éléments "électroniques" de votre starter-kit ne nécessite aucune opération de soudure et s'avère d'une simplicité déconcertante !




Starter-kit programmable via l'environnement Arduino®
De part la présence d'un microcontrôleur ATmega328 avec bootloader compatible Arduino®, votre starter kit est entièrement compatible avec l'environnement de développement pour Arduino®. Vous disposez ainsi de tous les exemples de programmes nécessaires pour faire fonctionner immédiatement les différents modules livrés avec votre starter-kit.







Starter-kit programmable via l'environnement mBlock
La programmation en langage "C" vous fait un peu peur ? Vous n'avez pas de bonne connaissance en programmation ? Vous débutez totalement ? Profitez alors d'une programmation en "langage graphique" mBlock (sur la base de l'environnement Scratch™) pour programmer votre starter-kit.










Pilotez votre starter-kit via votre smartphone ou votre tablette !

Grâce au module Bluetooth™ inclus dans le starter-kit, vous pourrez piloter ce dernier (pour vos application robotiques) via votre smartphone ou votre tablette. A ce titre, vous disposez d'une application librement téléchargeable pour environnement Android™ ou IOS™.

L'application permet entre autre:
- De piloter un moteurs "c"
- de piloter un servomoteur
- Gérer divers capteurs

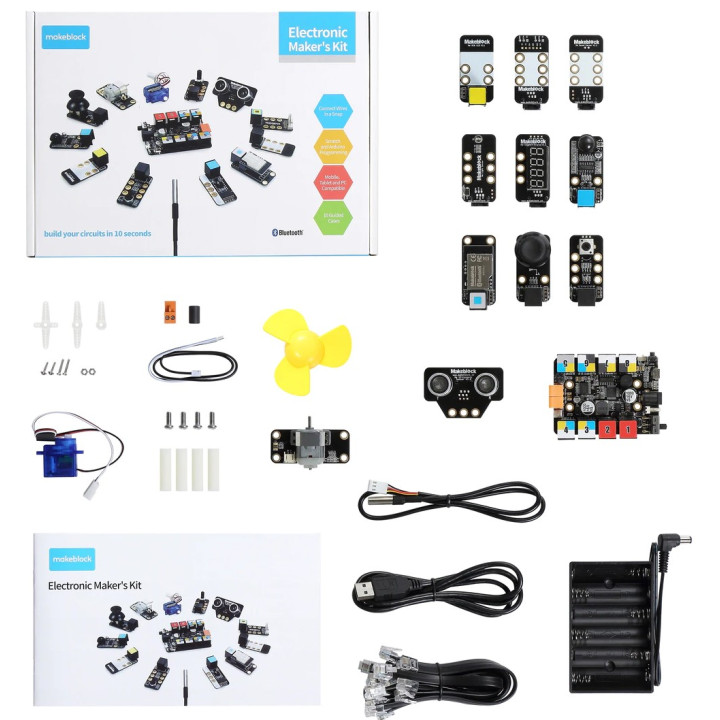

Contenu livré avec votre starter-kit

10 applications prêtes à l'emploi avec votre starter-kit !

Le starter-kit "Inventor Electronic Kit" est livré avec tout le nécessaire vous permettant de réaliser 10 applications concrètes différentes (rien ne vous empêche par la suite de "mixer" les exemples afin de réaliser encore d'autres possibilités d'applications). Pour chaque application, vous disposez de son code source en langage "C" (compatible avec les Arduino®) ainsi que de son équivalent en langage graphique 'Scratch™". Vous disposez également d'une petite vidéo montrant la mise en oeuvre de l'application. Sur ces vidéos sont représentés certains éléments de fixation mécaniques et autres accessoires optionnels (ceux-ci ne sont pas livrés avec le starter-kit, vous pouvez les acquérir séparément si nécessaire).

Vidéo de présentation


1) Affichage de distance sur 7 segments à Leds



Cette application permet d'afficher sur le module 7 segments à leds, la distance qui sépare le capteur ultrason d'un obstacle.

2) Gestion d'un variateur de vitesse pour moteur "cc"



Cette application permet de moduler la vitesse de rotation d'un moteur "cc" par rapport à la distance qui sépare le capteur ultrason d'un obstacle.

3) Réalisation d'une lumière à allumage automatique



Cette application permet de réaliser un allumage automatique d'une lumière (avec variation RGB) en cas d'obscurité.

4) Distributeur de nourriture automatique pour aquarium



Cette application permet la réalisation d'un système de distribution de nourriture automatique pour aquarium. L'afficheur 7 segments à Led présente un decompte avant la prochaine distribution. Certains éléments mécaniques présents sur la vidéo seront à ajouter.

5) Simulateur de feu de circulation routière



Cette application permet de simuler la gestion d'un feu de circulation avec affichage du temps entre chaque changement de couleur de feu.

6) Lumière (variable) pilotable à la présence et au bruit



Cette application permet la réalisation d'une lumière (à l'intensité réglable par potentiomètre). Cette lumière pourra être déclenchée en cas de détection d'un déplacement humain ou d'un bruit "sec" (claquement de main par exemple).

7) Dispositif de refroidissement pour liquide



Cette application permet d'activer un mini-ventillateur destiné à refroidir un liquide jusqu'à ce que la température de celui-ci arrive à une température de consigne.

8) Jeu de la taupe !



Cette application permet la réalisation d'un jeu (dit jeu de la "taupe") dans lequel vous devez taper sur la tête de taupes dès que celle-ci sorties de leur trou.

9) Pilotage de périphériques depuis votre tablette ou smartphone



Cette application vous permettra de piloter différents périphériques via une communication bluetooth™ au moyen de votre tablette ou de votre smartphone.

10) Réalisation d'une machine à bulle automatique



Cette application permet la réalisation d'une machine à bulle automatique (attention: le produit à bulle, le
récipent, le bulleur et différents accessoires mécaniques ne sont pas livrés d'origine).

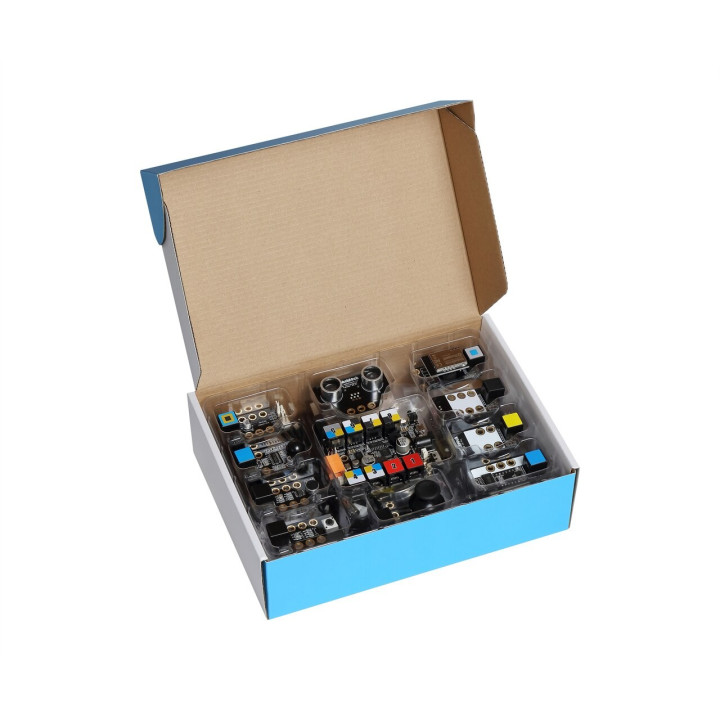

Le starter-kit est livré dans une boîte de rangement avec des compartiments pour chacun de ses modules.




Des cartes explicatives sont livrées avec le starter-kit. Ces cartes reprennent la description et un exemple de programme source pour chacun des modules du starter-kit.




Ce starter-kit est ... évolutif
Votre starter-kit est livré avec de nombreux modules d'extension et capteurs Makeblock.

Toutefois, il vous sera possible d'ajouter (en option) une multitude d'autres modules:

- Module micrco-switch de détection d'obstacles
- Module IR suiveur de ligne au sol
- Module gyroscope
- Module mini ruban à Led RVB
- Module complémentaire pour le pilotage d'autres moteurs "cc"
- etc..


Cliquez-ici pour consulter l'ensemble des autres modules d'extension makeblock




Ce starter-kit est ... adapté pour la robotique !



Vous avez fait le tour de toutes les applications "standards" possibles avec votre starter-kit ... et la robotique attire votre attention ? Sachez que les platines électroniques de votre starter-kit sont spécialement conçues pour être directement utilisées avec les moteurs et les bases mécaniques "Makeblock". Dès lors votre starter-kit pourra être très facilement reconverti en une puissante base robotique ludique si vous le désirez !

Cliquez ici pour voir toute la gamme de accessoires compatibles avec votre starter-kit
