H1: Interface USB 24 ports USBI024R - Documentation et support pour utilisateurs

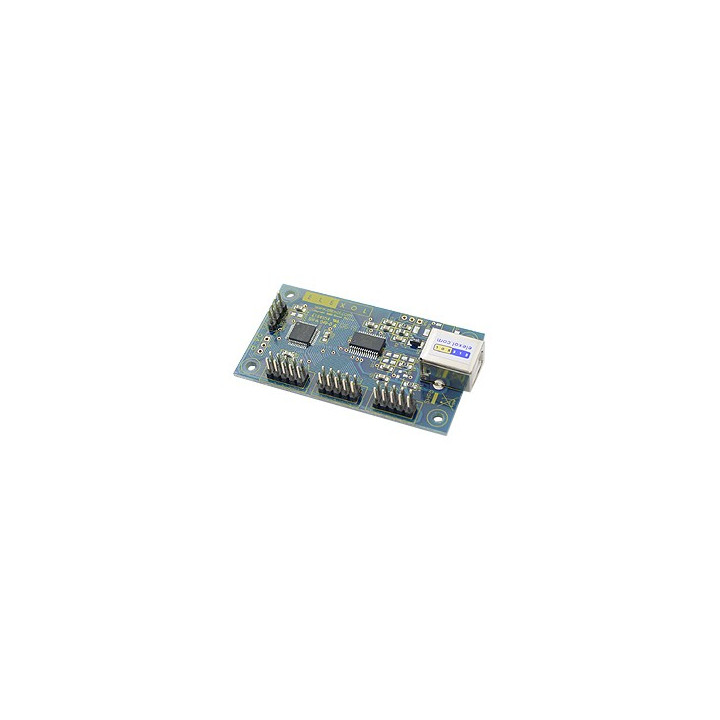

Platine d'interface USB «» 24 ports d'entrées/sorties "tout-ou-rien". Accès aux ports via des DLL ou via un port série virtuel avec des ordres et commandes très simples en "ASCII".

La platine est directement alimentée en +5 V par le port USB.

En utilisant des connexions physiques "USB" supplémentaires au niveau de votre PC (hub USB), il vous sera possible d'utiliser plusieurs modules "USB I/O 24R" sur un même PC. A noter que la version que nous commercialisons correspond au module nouvelle génération associée à un nouveau Firmware permettant (tout en étant compatible avec les versions précédentes) de:

- Pouvoir accepter des commandes de gestion des "entrées/sorties" broches à broches.
- De disposer d'une interface SPI™ (disponible pour tous les ports).
- De pouvoir gérer des capteurs de température DS18B20 sur toutes les entrées/sorties.





De plus la platine dispose désormais d'une Led supplémentaire (pouvant être pilotée) et de modes auto alimentation et alimentation bus.





Un petit programme de test (téléchargeable ci-dessous) vous permettra de vous assurer immédiatement du fonctionnement de la carte.


Programme de test
Driver de la carte
Exemple de code source en "VB"
Exemple de code source en "VC++"
DLL pour utilisation sous Windows™
DLL pour utilisation sous "VB™
Guide d'utilisation/programmation des DLL


Nous proposons en option au bas de la page des petites platines additionnelles avec des boutons-poussoirs, des interrupteurs et des Leds, des extensions 32 "E/S", des extensions pour signaux analogiques, lesquelles vous permettrons de simplifier vos phases d'évaluation et de mise au point.






Si vous ne disposez pas de langage de programmation, sachez que nous proposons également en option au bas de la page un logiciel spécialisé appelé "Profilab Expert". Ce dernier est un générateur d'applications "PC" basé sur une "saisie graphique". Ce dernier vous permettra d'afficher, de mémoriser et de traiter les données en provenance de la platine "USB I/O 24R" (uniquement les fonctions liées aux entrées/sorties, sans la gestion SPI™, ni la gestion des capteurs de température). Ce logiciel est optionnel et il n'est pas livré avec la platine.
