Interface I2C MUX MIKROE Multiplexeur 8 canaux Click Board

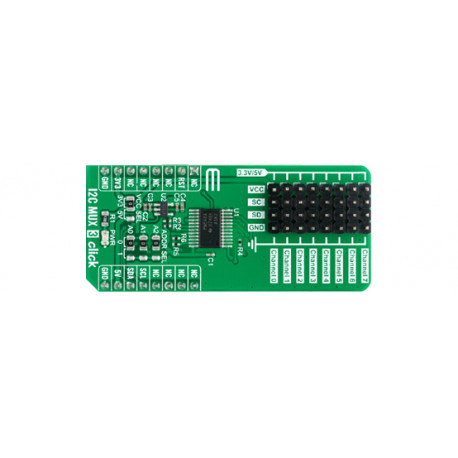

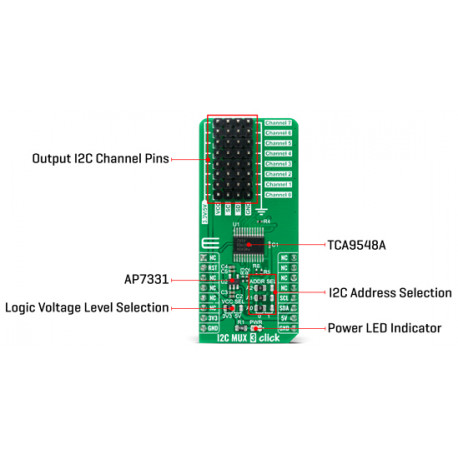

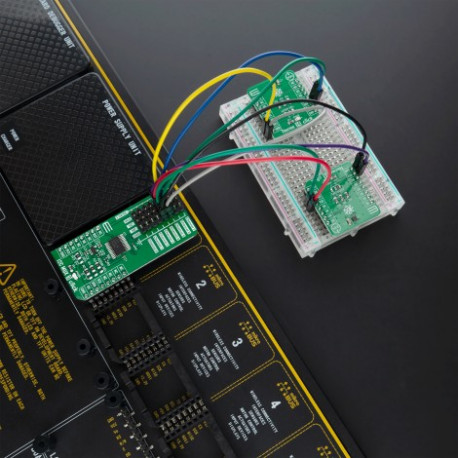

Le module Click Board™ I2C MUX de chez MikroElectronika, basé sur un TCA9548APWR associé à un AP7331 (régulateur linéaire faible décrochage) est un switch I2C à 8 canaux (avec gestion du Reset pour une initialisation correct de vos capteurs et périphériques I2C).

Ce module Click board™ est adapté pour fonctionner avec des interfaces I2C pour des applications telles que l'isolation des pannes, les conflits d'adresses, la traduction de niveau ou la communication de diffusion (serveurs, routeurs ...).

Le module s'interface à votre microcontrôleur en I2C (2 fils) et supporte le mode standard (100 KHz) ou mode rapide (400 kHz).

• Alimentation: 3,3V ou 5V
• Interface I2C 8 canaux
• TCA9548APWR
• Compatible mikroBUS™ et mikroSDK
• Interface: I2C (100 kHz et 400 kHz)
• Dimensions: 57,15 x 25,4 mm
• Poids: 21 g

Vous trouverez sur le site de MikroElektronika des exemples de programmes dédiés aux PIC, PIC32™, dsPIC30/33 & PIC24, AVR, FT90x et ARM avec les compilateurs "C" (mikroC), "PASCAL" (mikroPascal), "BASIC" (mikroBASIC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
