I2C MUX 5 Click MIKROE4453 - Module Multiplexeur avec Isolation Capacitive

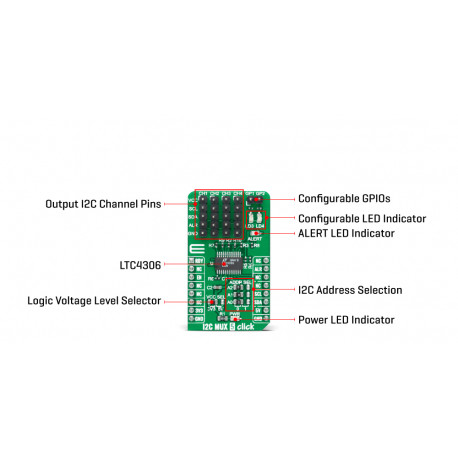

le LTC4306 divise le bus I2C en quatre sous-branches et connecte le bus 2 fils en amont à toute combinaison souhaitée de bus en aval. Il dispose d'une fonction de déconnexion programmable du bus bloqué, de quatre entrées d'alerte pour le signalement des défauts et de deux broches GPIO configurables en tant qu'entrées, sorties à drain ouvert ou push-pull.

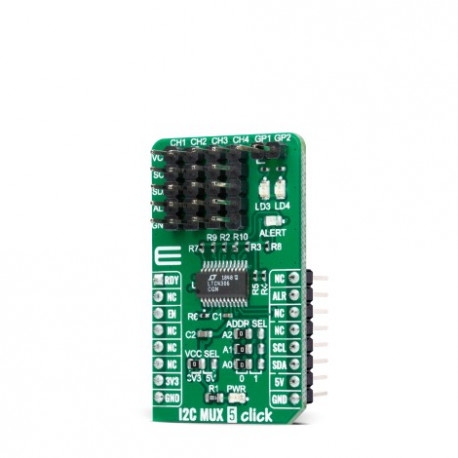

Le module I2C MUX 5 Click pourra communiquer avec lvotre microcontrôleur à l'aide d'une interface standard I2C 2 fils avec une fréquence jusqu'à 400 kHz. Il dispose également de trois broches d'adresse (A0, A1 et A2 qui fournissent 27 adresses spécifiques) programmées par l'utilisateur pour déterminer la valeur des trois derniers LSB de l'adresse esclave sélectionnée par les cavaliers SMD intégrés étiquetés ADDR SEL, permettant la sélection du LSB d'adresse d'esclave.

En plus de la communication I2C, ce module Click board ™ possède plusieurs fonctionnalités supplémentaires telles que l'activation d'interface, l'alerte de défaut et la fonction de connexion prête.

Le module peut être alimenté sous une tension de +3,3 V ou +5 Vcc.


Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.



Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
